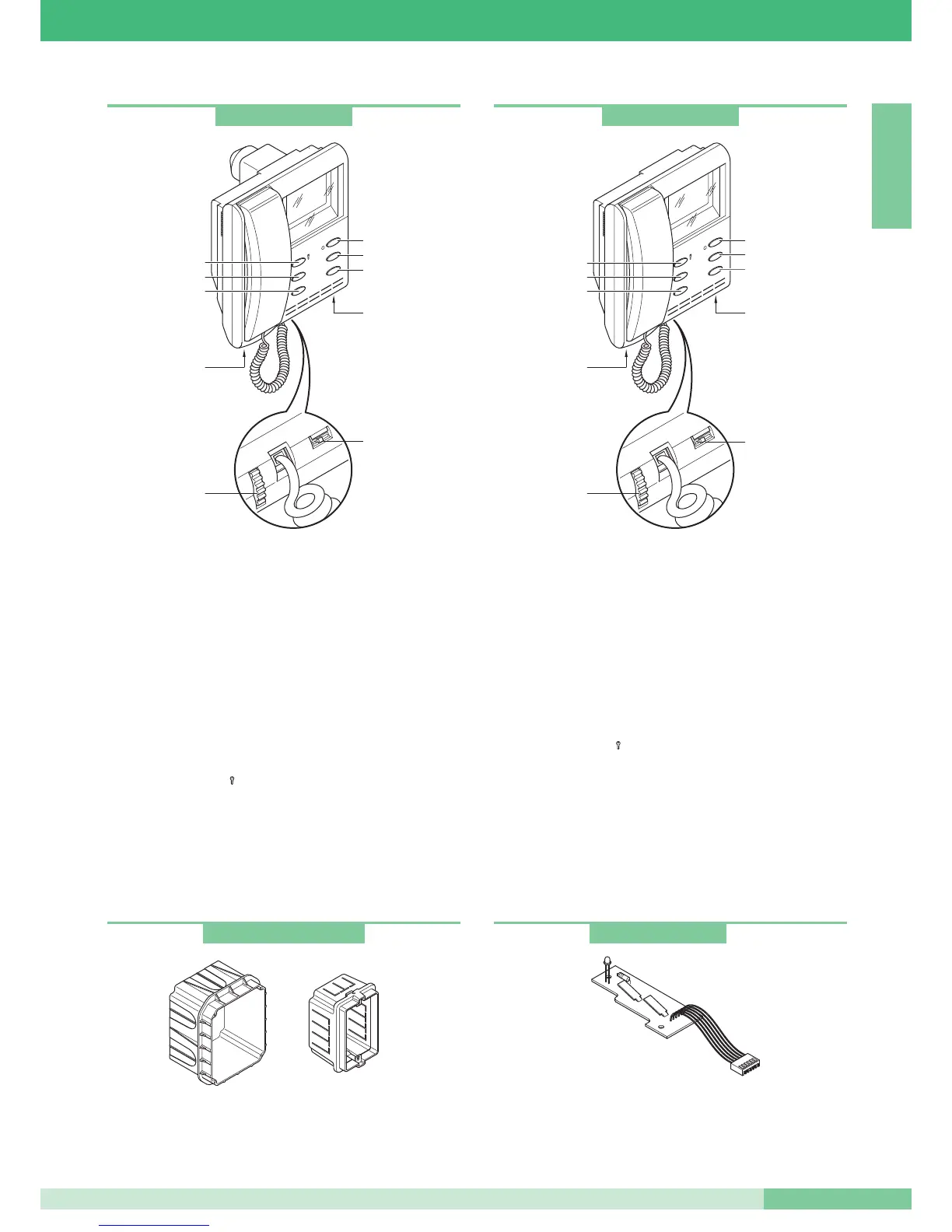

Monitor serie Videocom da semi-incasso (tubo-lungo)
Caratteristiche tecniche:
Monitor della serie Videocom di dimensioni 193x223x65, da
incasso (68mm di profondità a muro), colore bianco RAL9010
con schermo B/W da 4,5” visione diretta.
Installabile solo sulla scatola da incasso Art. 4514 vedi pag. 5.
Da completare con staffa Art. 4714W/2.
Il monitor è completo di:
1. Ganci di fissaggio alla staffa.
2. Regolazione luminosità (ruotare per variare l’intensità).
3. Regolazione volume chiamata.
(spostare verso sinistra per aumentare volume).
4. Pulsante apriporta
().
5. Pulsante chiamata a centralino / libero (1).
6. Pulsante autoaccensione / richiesta video (2).
7. Pulsante attuatore * (3).
8. Pulsante Privacy * (4).
9. LED * (0).
* disponibili solo con scheda opzionale Art. 4703W.
Art. 4514 scatola incasso monitor Art. 4700W e Art. 4700W/I.
Art. 4517 scatola serie civile 3 moduli DIN utilizzabile per incasso
monitor Art. 4700W.
Monitor serie Videocom da parete
Caratteristiche tecniche:
Monitor della serie Videocom di dimensioni 193x223x65, da parete,
colore bianco RAL9010 con schermo B/W da 4,5” visione diretta.
Da completare con staffa Art. 4714W/2.
Il monitor è completo di:
1. Ganci di fissaggio alla staffa.
2. Regolazione luminosità (ruotare per variare l’intensità).
3. Regolazione volume chiamata.
(spostare verso sinistra per aumentare volume).
4. Pulsante apriporta
().
5. Pulsante chiamata a centralino / libero (1).
6. Pulsante autoaccensione / richiesta video (2).
7. Pulsante attuatore * (3).
8. Pulsante Privacy * (4).
9. LED * (0).
* disponibili solo con scheda opzionale Art. 4703W
L’utilizzo del monitor Videocom vecchia serie 4701W può causare
problemi di funzionamento.
Art. 4700W/I
1
2
4
3
4
5
6
9
1
3
2
1
8
7
Art. 4701W/A
1
2
4
3
4
5
6
1
3
2
1
9
8
7
Art. 4514W e Art. 4517
Scheda pulsanti supplementari e LED
Scheda opzionale con 2 pulsanti supplementari e led di
segnalazione. Da inserire all’interno di tutti i monitor della serie
Videocom.
Art. 4703
