Staffa Simplebus2
Staffa di fissaggio del monitor consente l’installazione del monitor a
muro o tramite base da tavolo Art. 4712W (vedi pag. 5) e permette
il collegamento dei cavi di impianto.
Fornita di morsetti per collegamento chiamata da piano
(vedi variante G pag. 111), per la connessione di un dispositivo
di ripetizione chiamata (vedi SB2/D pag. 105) e per l’utilizzo del
pulsante 1 del monitor per usi vari (vedi variante E pag. 110).
È possibile inserire sino a 3 staffe con lo stesso codice utente
nel medesimo impianto (vedi pag. 98).
Compatibile con impianti Simplebus1.
Caratteristiche tecniche
Dimensioni: 158x121x24.

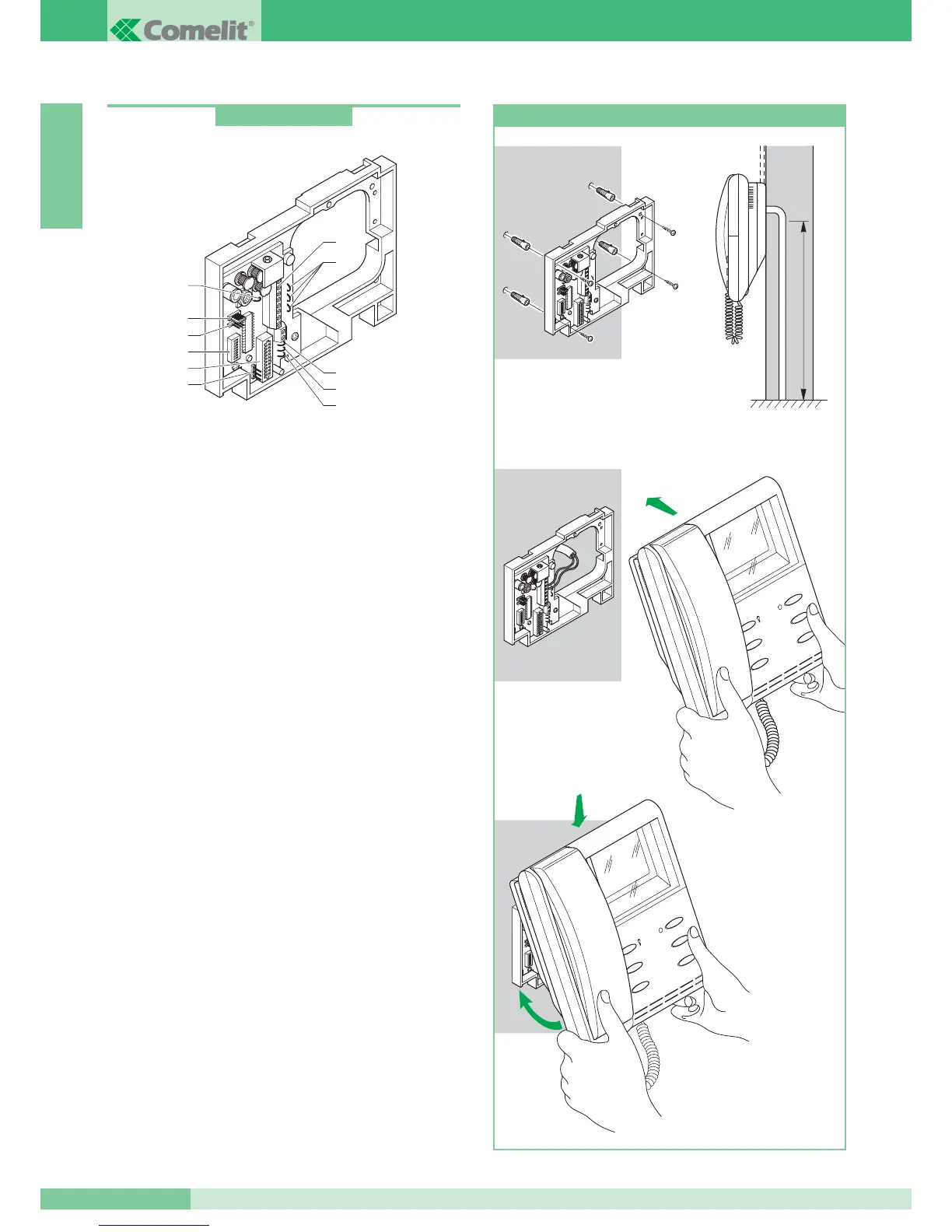

1. connettore staffa monitor.
2. morsetti connessione impianto:
0 +20V morsetti connessione Art. 1212/B.
L L connessione linea bus.
CFP CFP ingresso chiamata da piano.
P1 C1 pulsante per usi vari. Per avere un contatto pulito
NO, tagliare i cavallotti CV3 e CV4.
S+ S- morsetti per dispositivo ripetizione di chiamata.
3. CV5 Cavallotto chiusura video.
4. JP1 jumper di abilitazione richiesta video
(vedi variante F pag. 110).
5. CN2 connettore per programmazione.
6. Dip switches per programmazione codice utente.
7. CV2, CV1, CV7 cavallotti alimentazione monitor aggiuntivo
tramite Art. 1212/B (vedi variante SB2/A3 pag. 101).
8. CV3, CV4 cavallotti per liberare pulsante 1.
9. CV6 cavallotto selezione tipo di funzionamento
(Simplebus2 o Simplebus1).
10. JP2 jumper selezione tipo di funzionamento
(Simplebus2 o Simplebus1).
