Funzione di auto-monitoraggio
L'essiccatore autorigerante è dotato della funzione di
automonitoraggio.
Uscite
CONFIGURAZIONE STANDARD CONFIGURAZIONE OPZIONALE
Guasto Cosa viene rilevato Guasto Cosa viene rilevato
POWER FAILURE - Guasto nell'alimentazione
- Guasto nella scheda elettronica
POWER FAILURE - Guasto nell'alimentazione
- Guasto nella scheda elettronica
- Guasto all'elemento riscaldante
- Guasto alla cella di carico
SYSTEM FAILURE - Guasto all'elemento riscaldante
- Guasto alla cella di carico
CONFIGURAZIONE STANDARD CONFIGURAZIONE OPZIONALE
STANDARD RELÉ 1 x contatto in scambio: POWER FAILURE
(terminali 22-24-21)
1 x contatto in scambio: SYSTEM FAILURE
(terminali 12-14-11)
1 x contatto chiuso NC: POWER FAILURE
(terminali 22-21)
1 x contatto in scambio: HEATER ON
(terminali 12-14-11)
USB tipo B Interfaccia per scaricare dati Interfaccia per scaricare dati
OPZIONI USCITA ANALOGICA 4-20 mA (terminali 41-44)
Carico minimo/massimo 100 / 470 Ohm)
4-20 mA (teminali 41-44)
(Carico minimo/massimo) : 100 / 470 Ohm)
USCITA DIGITALE RS-485 Segnale digitale (terminali 3-4) Segnale digitale (terminali 3-4)
Tabella 1
Tabella 2
In caso di malfunzionamento dell'accessorio, sono presenti
N°2 contatti di segnalazione che possono essere configurati
a seconda della richiesta del cliente come segue:
ESSICCATORI AUTORIGENERANTI eSDB 10/15/30

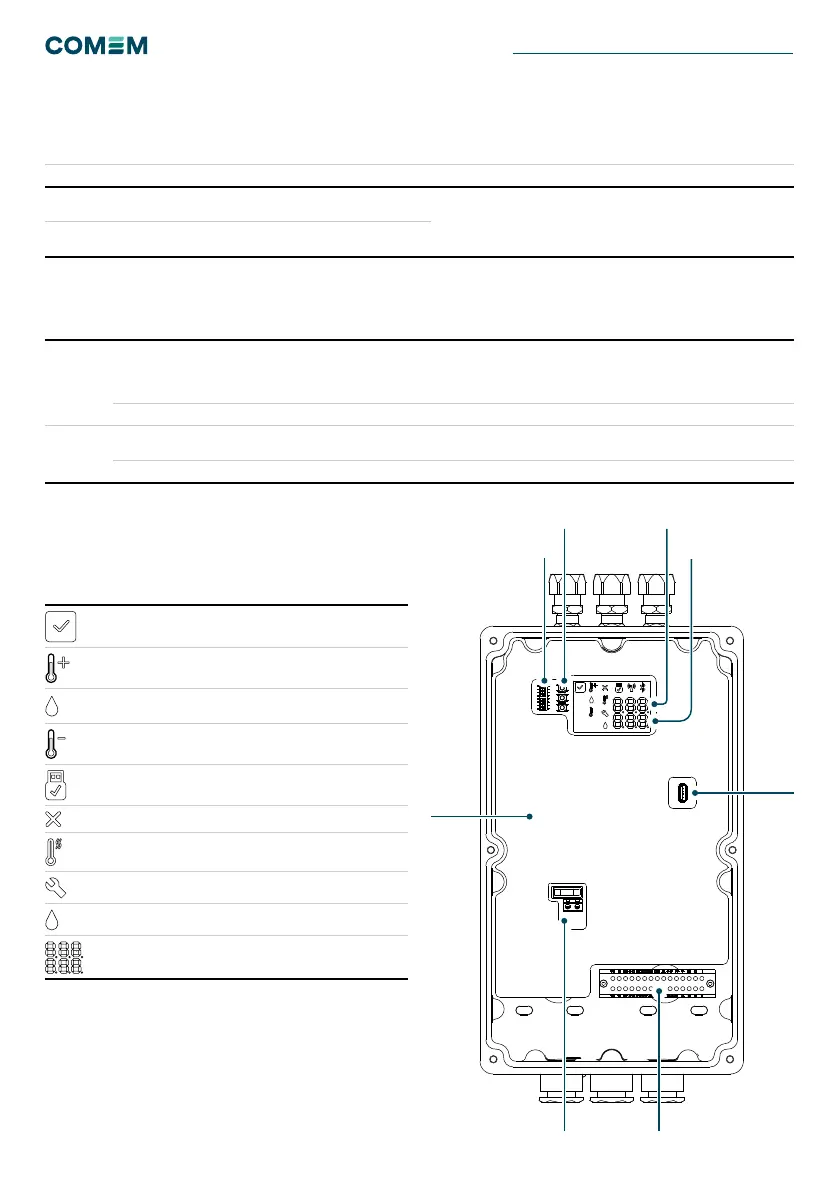

Indicatori di Stato
N° 9 Icone che indicano lo stato del dispositivo sono
posizionate all’interno della scatola elettrica e osservabili
attraverso la finestra di ispezione
Figura 2
Idle - Verde
Riscaldamento – Giallo
(Fisso serbatoio 1, Pulsante serbatoio 2)
Essiccazione – Giallo
(Fisso serbatoio 1, Pulsante serbatoio 2)
Raffreddamento – Giallo
(Fisso serbatoio 1, Pulsante serbatoio 2)
USB attiva - Blu
Elettronica guasta – Rosso
Riscaldatore guasto – Rosso
Valvola solenoide guasta – Rosso
Rigenerazione guasta- Rosso
Lettura Sensori - Bianco
Temperatura Serbatoio °C
Saturazione Sali %
Morsettiera
Coperchio
Scheda
Pulsanti di Comando
Selezione indirizzi
Modbus
Porta
USB
Protezione alle sovratensioni
