COMEM eSDB10 - Apéndice A - Opciones

44
DESECADOR AUTOREGENERANTE eSDB 10/15/30
Apéndice A - Opciones

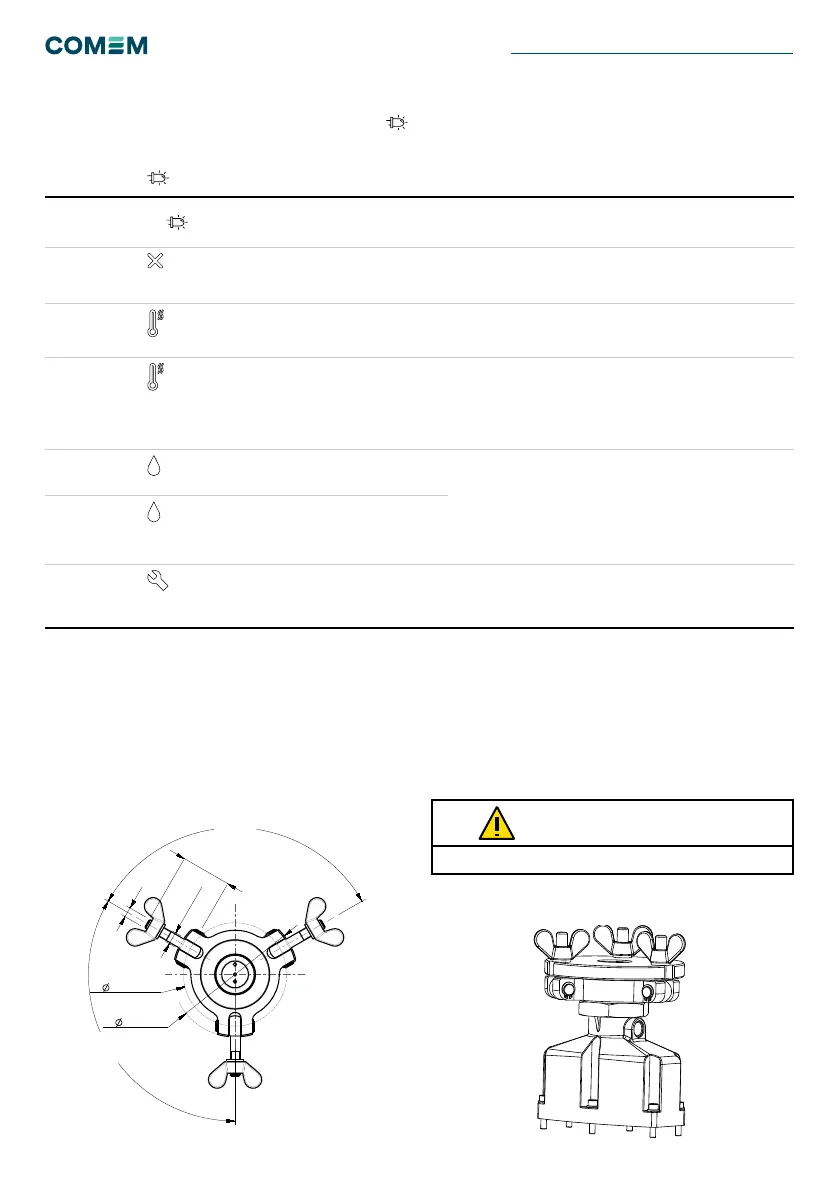

Brida de conexión DIN 45962
El espesor mínimo de la brida debe ser de 15 mm.
PRECAUCIÓN
El rango de rotación se cubrirá completamente ajustando
la posición del eSDB y jando la contratuerca.
Figura 13 Figura 14
Control de fallos
El dispositivo dispone de una función de autocontrol para
detectar los fallos internos, que se muestran mediante
y contactos de fallo.
Fallo Indicación Relé de error
(conguración
estándar)
Relé de error
(Conguración
especial)
Nota
Fallo de la tensión
de alimentación
Todos
los
apagados
FALLO DE
ALIMENTACIÓN:
terminal 22-24-21
FALLO DE
ALIMENTACIÓN:
terminal 22-24-21
Compruebe si la tensión de alimentación está conectada
correctamente
Control
electrónico
defectuoso
Red - Fixed
FALLO DE
ALIMENTACIÓN:
terminal 22-24-21
FALLO DE
ALIMENTACIÓN:
terminal 22-24-21
Intente apagar y encender la fuente de alimentación.
Restablecer el dispositivo siguiendo las instrucciones del
Apéndice C.
Si el error persiste, póngase en contacto con nosotros.
Calentador 1
defectuoso
Red - Fixed
FALLO DEL
SISTEMA: terminal
12-14-11
FALLO DE
ALIMENTACIÓN:
terminal 22-24-21
Restablezca el dispositivo siguiendo las instrucciones del
Apéndice C.
Si el error persiste, póngase en contacto con nosotros.
Calentador 2
defectuoso
Red - Blinking
FALLO DEL
SISTEMA: terminal
12-14-11
FALLO DE
ALIMENTACIÓN:
terminal 22-24-21
Restablezca el dispositivo siguiendo las instrucciones del
Apéndice C.
Si el error permanece, el respirador deshidratante continúa
funcionando porque el tanque principal no está dañado. En
esta condición, el dispositivo puede funcionar durante mucho
tiempo. Por favor, póngase en contacto con nosotros para
reemplazarlo.
Defecto de la
célula de pesaje
Red - Fixed
FALLO DEL
SISTEMA: terminal
12-14-11
FALLO DE
ALIMENTACIÓN:
terminal 22-24-21
Restablezca el dispositivo siguiendo las instrucciones del
Apéndice C. Si el error persiste, signica que la célula de pesaje
está dañada. El control del peso ya no es posible, pero el
dispositivo funciona debido al control de tiempo de respaldo. Si
el error persiste la deshidratación
el respiradero debe ser reemplazado. Por favor, póngase en
contacto con nosotros.
CELDA DE CARGA
fuera de rango
Red - Blinking
FALLO DEL
SISTEMA: terminal
12-14-11
FALLO DE
ALIMENTACIÓN:
terminal 22-24-21
Defecto EV Fail
Red - Fixed
FALLO DEL
SISTEMA: terminal
12-14-11
FALLO DE
ALIMENTACIÓN:
terminal 22-24-21
Restablezca el dispositivo siguiendo las instrucciones del
Apéndice C. Si el error persiste, signica que la válvula
solenoide está dañada y el respirador deshidratante debe
reemplazarse. Por favor, póngase en contacto con nosotros.
Tabla 5
120°
120°
150 (5.9")
15 (0.59")
M12
3x60 (2.36")
124 (4.88")
