COMEM eSDB10 - Annexe A - Options

55

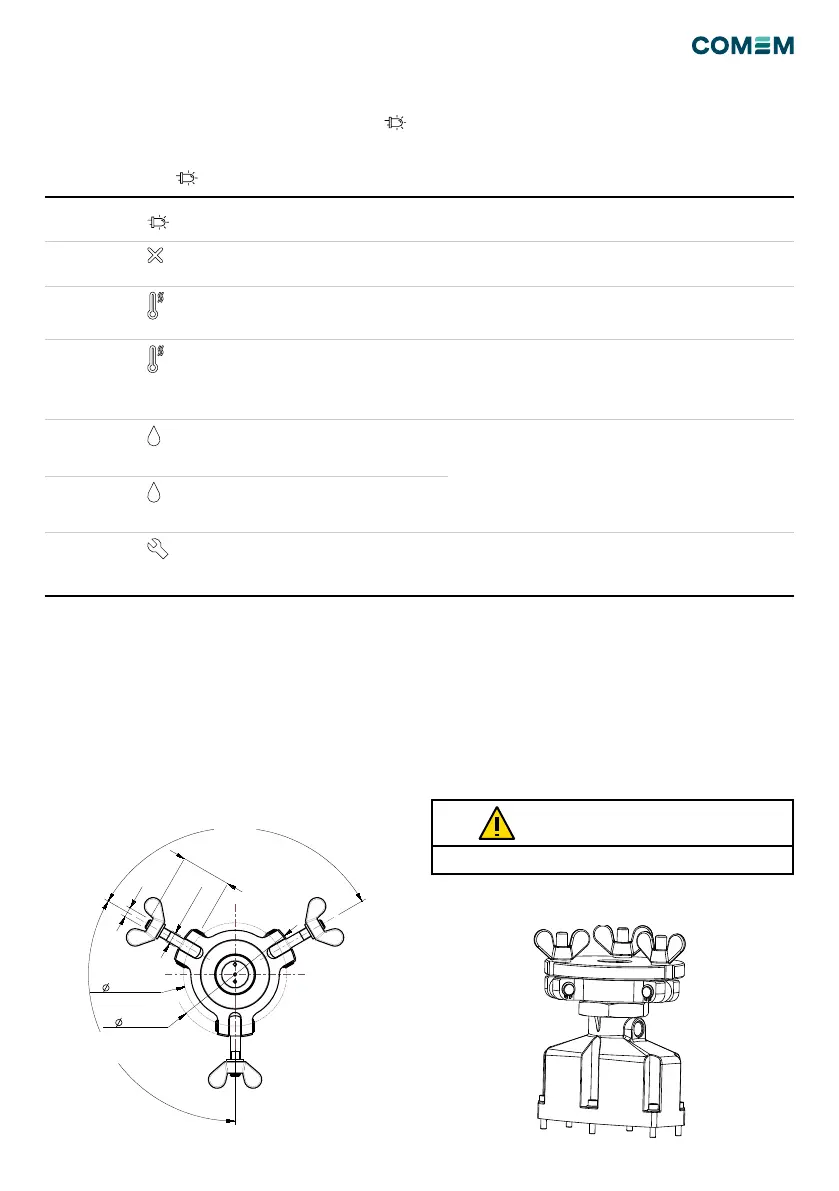

Annexe A – Options
Raccord à bride DIN 45962
L'épaisseur minimale de la bride doit être de 15 mm.
PRUDENCE
La plage de rotation doit être entièrement couverte en
réglant la position de l'eSDB et en xant le contre-écrou.
Figure 13 Figure 14
Surveillance des pannes
L'appareil dispose d'une fonction d'auto-surveillance pour
détecter les défauts internes, qui sont achés par des
et des contacts de défaillance.
Défaut Indication
de la
Relais d'erreur
(conguration
standard)
Relais d'erreur
(conguration
spéciale)
Remarque
Défaillance
de la tension
d'alimentation
Toutes les
éteintes
PANNE DE
COURANT:
bornes 22-24-21
PANNE DE
COURANT:
bornes 22-24-21
Vérier si la tension d'alimentation est correctement branchée.
Commande
électronique
défectueuse
Red - Fixed
PANNE DE
COURANT:
bornes 22-24-21
PANNE DE
COURANT:
bornes 22-24-21
Essayez d’éteindre et d’allumer le bloc d’alimentation.
Réinitialisez le dispositif suivant les instructions de l’annexe C.
Si l’erreur persiste, veuillez nous contacter.
Chauffage 1
défectueux
Red - Fixed
PANNE DU
SYSTÈME:
bornes 12-14-11
PANNE DE
COURANT:
bornes 22-24-21
Réinitialisez l’appareil en suivant les instructions de l’annexe C.
Si l’erreur persiste, veuillez nous contacter.
Chauffage 2
défectueux
Red - Blinking
PANNE DU
SYSTÈME:
bornes 12-14-11
PANNE DE
COURANT:
bornes 22-24-21
Réinitialisez l’appareil en suivant les instructions de l’annexe C.
Si l’erreur persiste, le respirateur déshydratant continue de
fonctionner car le réservoir principal n’est pas endommagé.
Dans cet état,
l’appareil peut fonctionner pendant une longue période. S’il
vous plaît contactez-nous à remplacez-le.
CELLULE
DE PESÉE
défectueuse
Red - Fixed
PANNE DU
SYSTÈME:
bornes 12-14-11
PANNE DE
COURANT:
bornes 22-24-21
Réinitialisez l’appareil en suivant les instructions de l’annexe
C. Si une erreur persiste, cela signie que la cellule de pesage
est endommagée. Le contrôle du poids n’est plus possible,
mais l’appareil fonctionne grâce au contrôle du temps de
sauvegarde. Si l’erreur persiste, la déshydratation
le respirateur doit être remplacé. Veuillez nous contacter.
CELLULE DE
CHARGE hors
plage
Red - Blinking
PANNE DU
SYSTÈME:
bornes 12-14-11
PANNE DE
COURANT:
bornes 22-24-21
Défaut EV Fail
Red - Fixed
PANNE DU
SYSTÈME:
bornes 12-14-11
PANNE DE
COURANT:
bornes 22-24-21
Réinitialisez l’appareil en suivant les instructions de l’annexe
C. Si une erreur persiste, cela signie que l’électrovanne est
endommagée et que le respirateur déshydratant doit être
remplacé.Veuillez nous contacter.
Tableau 5
120°
120°
150 (5.9")
15 (0.59")
M12
3x60 (2.36")
124 (4.88")
