COMEM eSDB10 - Appendice A - Opzioni

22

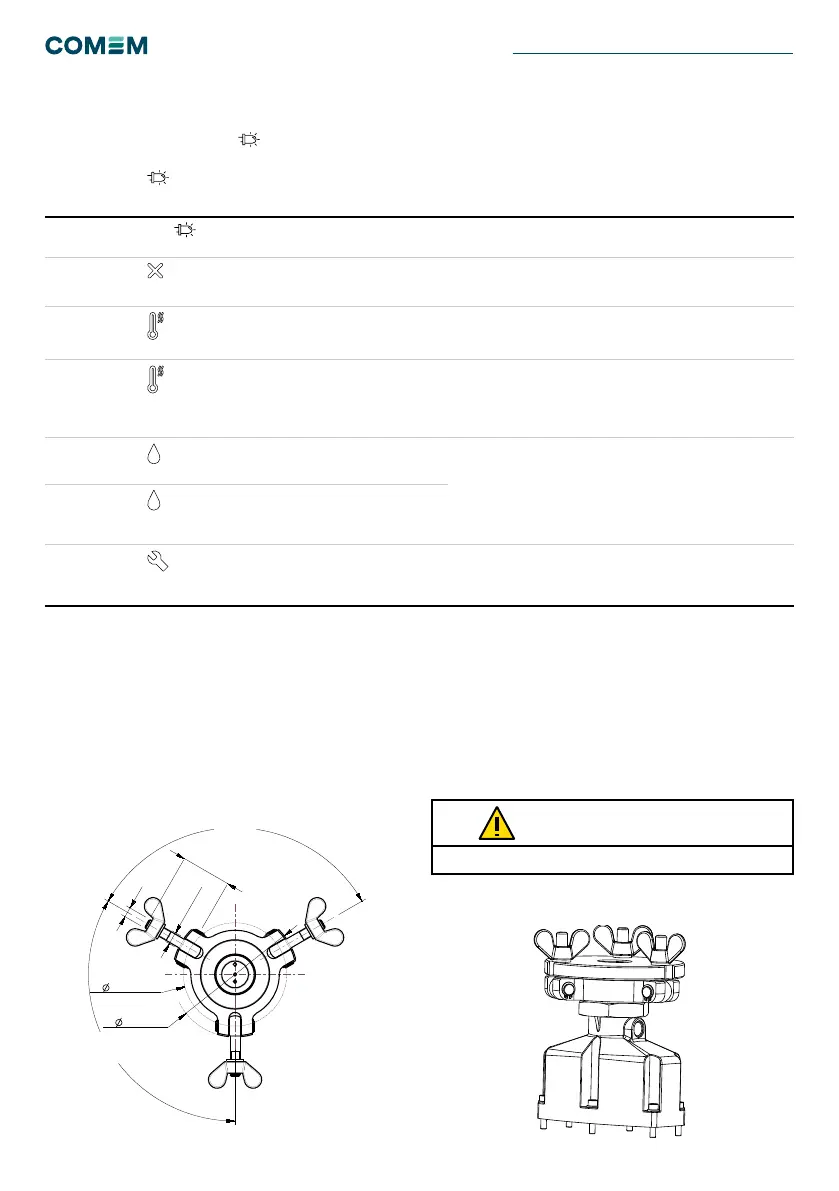

Appendice A - Opzioni
Connessione Flangia DIN 45962
La flangia deve avere uno spessore minimo di 15mm.
ATTENZIONE
Una volta ssato l'eSDB, serrare il dado.
Figura 13 Figura 14
Monitoraggio dei guasti
Il dispositivo è dotato della funzione di automonitoraggio
al ne identicare eventuali guasti interni che vengono
segnalati attraverso il display, i
ed i contatti.
Guasto Indicazione Contatto di
segnalazione
(Congurazione
Standard)
Contatto di
segnalazione
(Congurazione
opzionale)
Note
Guasto
sull'alimentazione
Tutti
:
OFF
POWER FAILURE:
terminali 22-24-21
POWER FAILURE:
terminali 22-24-21
Vericare che la tensione di alimentazione sia correttamente
collegata
Electronic control
defective
Rosso - Fisso
POWER FAILURE:
terminali 22-24-21
POWER FAILURE:
terminali 22-24-21
Provare a spegnere e riaccendere il dispositivo. Resettare il
dispositivo seguendo le istruzioni nell’appendice C. Se l’errore
persiste, contattare COMEM
Guasto
resistenza 1
Rosso - Fisso
SYSTEM FAILURE:
terminali 12-14-11
POWER FAILURE:
terminali 22-24-21
Resettare il dispositivo seguendo le istruzioni nell’appendice C.
Se l’errore persiste, contattare COMEM
Guasto
resistenza 2
Rosso -
lampeggiante
SYSTEM FAILURE:
terminali 12-14-11
POWER FAILURE:
terminali 22-24-21
Resettare il dispositivo seguendo le istruzioni nell’appendice
C. Se l’errore persiste, l’essiccatore continua a lavorare perché
il serbatoio principale non è danneggiato. In queste condizioni
il dispositivo può lavorare per un lungo periodo. Contattare
COMEM per la sostituzione
Guasto cella di
carico
Rosso - Fisso
SYSTEM FAILURE:
terminali 12-14-11
POWER FAILURE:
terminali 22-24-21
Resettare il dispositivo seguendo le istruzioni nell’appendice
C. Se l’errore persiste, signica che il sensore è danneggiato.
Monitorare il peso non è possibile ed il dispositivo continua a
lavorare in modalità «Time-Based»
Cella di carico
(fuori range)
Rosso -
lampeggiante
SYSTEM FAILURE:
terminali 12-14-11
POWER FAILURE:
terminali 22-24-21
EV Fail
defect
Rosso -
Fisso
SYSTEM FAILURE:
terminali 12-14-11
POWER FAILURE:
terminali 22-24-21
Resettare il dispositivo seguendo le istruzioni nell’appendice
C. Se l’errore persiste, signica che la valvola solenoide è
danneggiata. Contattare COMEM per la sostituzione
Tabella 5
120°
120°
150 (5.9")
15 (0.59")
M12
3x60 (2.36")
124 (4.88")
ESSICCATORI AUTORIGENERANTI eSDB 10/15/30
