Sicherheit
Produktbeschreibung
Sicherheitshinweise
Sicherstellen, dass die Person, die den selbsttrocknenden
Entfeuchter installiert, in Betrieb nimmt und bedient:
• technisch qualiziert und kompetent ist
• diese Montageanleitung in allen Details befolgt
Unsachgemäße Bedienung oder Fehlanwendungen
könnten Folgendes gefährden:
• Leib und Leben
• das Gerät oder andere Anlagen des Betreibers
• die korrekte Gerätefunktion
Die Sicherheitshinweise in diesem Handbuch werden
auf drei unterschiedliche Arten abgebildet, um wichtige
Informationen hervorzuheben.
Sicherheitshinweise zum Gerätebetrieb
Die elektrische Installation unterliegt den einschlägigen
nationalen Sicherheitsvorschriften.
Das Erdungskabel MUSS angeschlossen werden.
Diese Informationen weisen auf besondere Gefahr für Leben
und Gesundheit hin. Die Nichtbeachtung einer solchen Warnung
kann zu schweren oder tödlichen Verletzungen führen.
Es ist wichtig, vor der Inbetriebnahme des Geräts die auf den
Typenschildern und in der Betriebsanleitung angegebenen
Grenzwerte zu beachten.
Alle maßgeblichen Brandschutzvorschriften müssen streng
beachtet werden.
Diese Informationen weisen auf besondere Gefahren für die
Anlage oder anderes Eigentum des Benutzers hin. Schwere oder
tödliche Verletzungen können nicht ausgeschlossen werden.
Installation, elektrischer Anschluss und Montage des
Geräts dürfen nur von Fachpersonal und gemäß dieser
Betriebsanleitung vorgenommen werden. Der Betreiber ist
dafür verantwortlich, dass das Gerät ausschließlich für die
angegebene Anwendung eingesetzt wird.
Aus Sicherheitsgründen muss jegliche unbefugte und
unsachgemäße Verwendung verhindert werden.
Während der Regenerierung steigt die Temperatur auf der
Oberäche an. Es ist gefährlich, die Oberäche zu berühren.
Dieser Hinweis erteilt wichtige oder spezische Informationen
in Bezug auf die Anlage oder das Arbeiten mit der Anlage.
WARNUNG
WARNUNG
WARNUNG
VORSICHT
VORSICHT
VORSICHT
HINWEIS
Der Luftentfeuchter wird für ölisolierte Transformatoren
und Laststufenschalter zum Entfeuchten der Luft,
die während der Wärmekontraktion des Öls vom
Ölkonservator eingesaugt wird, eingesetzt.
Während des normalen Betriebs saugt der Ölkonservator
über den Metalllter Luft (Abb. 5-11/A) ein. Der Metalllter
hält Staub, Sand und andere in der kontaminierenden Luft
enthaltene Partikel zurück.
Die Luft strömt dann durch den Behälter 1 (Abb. 16-17-
18/1) Der Salzbehälter ist mit Silicagel gefüllt, das die
Feuchtigkeit absorbiert.
Wenn das Silicagel Feuchtigkeit absorbiert, nimmt
das Gewicht des Salzes zu. Diese Gewichtszunahme
wird konstant von einer Wägezelle kontrolliert.
Wenn das Gewicht steigt und den voreingestellten
Wert überschreitet, blockiert ein Magnetventil den
Luftstrom durch den Behälter 1 und leitet ihn durch
die „Sammelkammer“ 2 (Abb.16-17-18/2) (bei eSDB10
wird er durch den selbsttrocknenden Hauptentfeuchter
eSDB-15, eSDB-30). Gleichzeitig wird im Behälter 1 ein
Heizungssystem eingeschaltet. Der aus dem Silicagel
austretende Wasserdampf wird von einem Lüfter, der auch
die Wärme abführt, nach außen abgeleitet.
In dem Behälter kontrolliert ein Fühler die Temperatur des
Heizelements.
Wenn das Silicagel im Behälter 1 regeneriert ist, wird
das Magnetventil entregt und die Luft kann nicht mehr
durch den Behälter 2 strömen. Auch das Salz im Behälter
(2) wird entfeuchtet. Die Regenerierung des Salzes im
Behälter 2 erfolgt automatisch (gilt nicht für eSDB-10).
Es ist keine Wartung erforderlich, da das Trockenmittel
entweder ausgewechselt oder regeneriert wird.

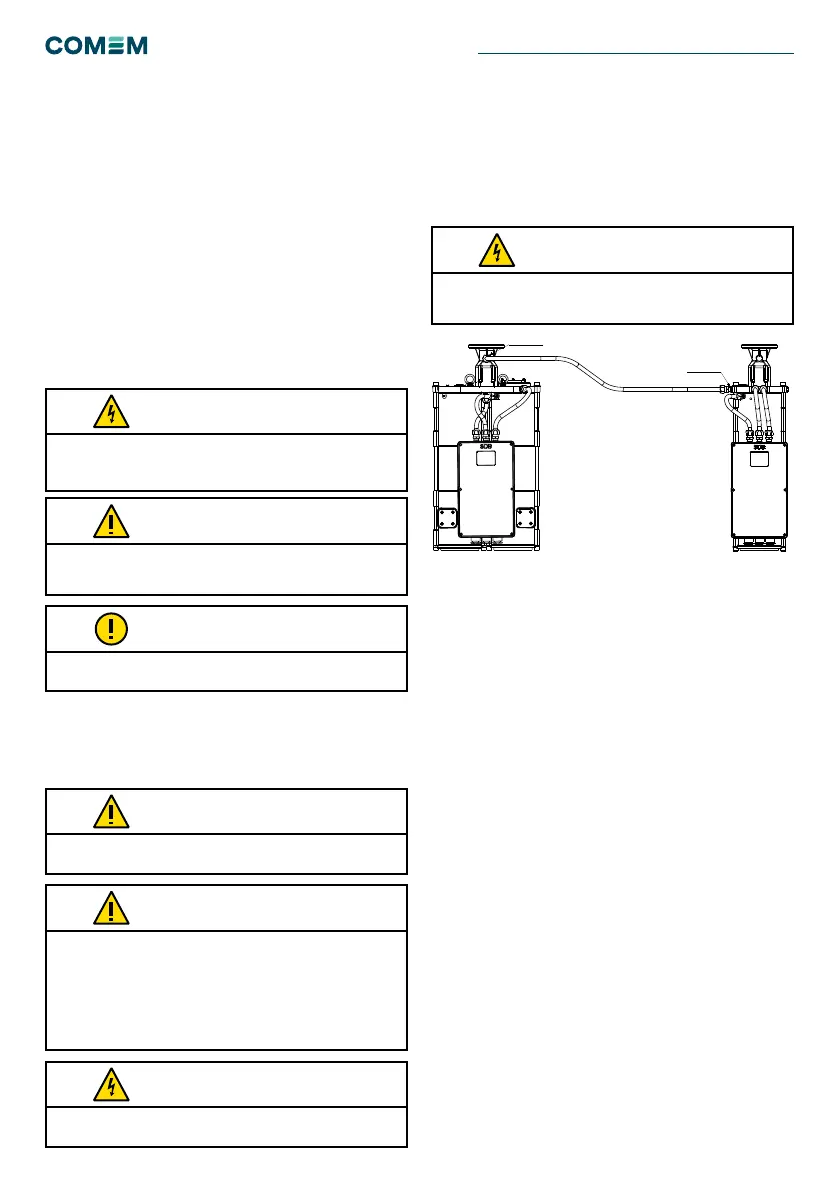

Abbildung 1
D
C
B
A
654
3
21 7 8
E
F
A
B
C
D
E
F
1 2 3 4 5 6 7 8
This document is issued by means of a computerized system.
The digitally stored original is electronically approved. The
approved document has a date entered in the `Approved'-field.
A manual signature is not required.
DRAWING SHEET ISO 5457: 1999-A3T
We reserve all rights in this document and in the information
contained therein. Reproduction, use or disclosure to third
parties without express authority is strictly fobidden.
1/1 3
A
Development
NE-286
SHEETITERREVSTATUSDOCUMENT ID
ITABB-9AAE306693
-
RESPONSIBLE DEPARTMENT
CONNECTION ESDB10
COMEM
TITLE / SUPPLEMENTARY TITLECOMPANY
Component Drawing-
PROJECT IDWORK ORDER IDBASED ON DOC IDDOCUMENT KINDAPPROVED ON
- -Diego Boro
APPROVED BYREVIEWED BYCREATED BY
© COPYRIGHT ALL RIGHTS RESERVED
LAST REVISION
DESCRIPTION
AGGIORNATO DISEGNO - Drawing updated
REPLACED
REVISION
TOLLERANZE GENERALI SECONDO - GENERAL TOLERANCES ACCORDING TO ISO 2768
m
SCALE
NO
MATERIAL WEIGHT - kg
- - -
-
PROCESS PART NUMBER
- - -
M16x1.5 PLUG
M16x1.5 PLUG
SELBST-REGENERIERENDER TROCKNER eSDB 10/15/30
