COMEM eSDB10 - Page 24

24

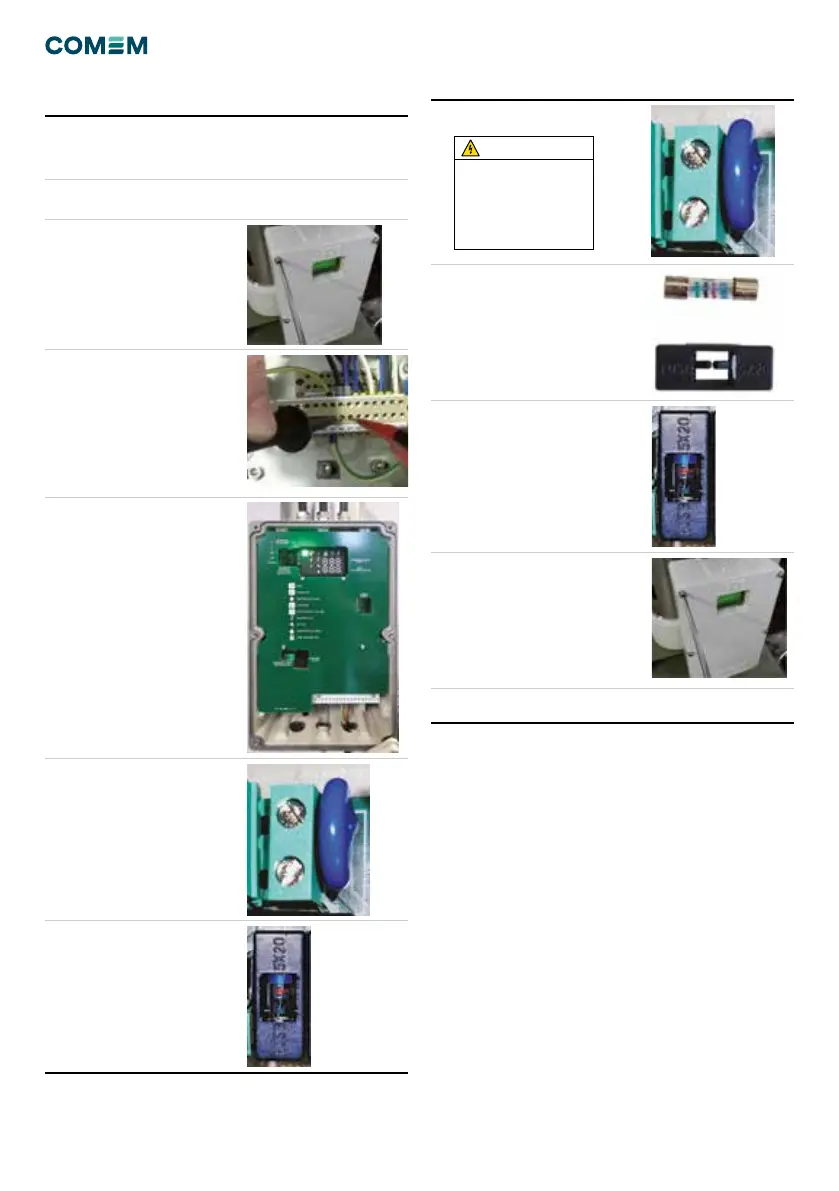

Operazioni
Tabella 8
Descrizione Attrezzo Immagini/Note
1 Informare COMEM
circa lo spegnimento
dell'eSDB a causa di una
sospetta sovratensione
0039 0444 449311
comemservice@it.comem.com
2 Togliere l'alimentazione
3 Rimuovere il coperchio
della scatola elettrica
svitando le N°6 viti
B
4 Vericare con un
multimetro l'assenza di
tensione nei morsetti di
alimentazione (terminali
31-32)
D
5 Individuare la protezione
da sovratensione
(Fusibile e varistore)
posionata nella parte
sinistra inferiore della
scheda elettronica
6 Rimuovere il varistore
svitando le N°2 viti
A
7 Rimuovere il fusibile
con la sua protezione in
plastica
Descrizione Attrezzo Immagini/Note
8 Inserire il nuovo varistore
e ssarlo con le N°2 viti
A
9 Assemblare il nuovo
fusibile con la sua
protezione in plastica
10 Assemblare il nuovo
fusibile con la sua
protezione nella scheda
C
11 Chiudere la scatola
elettrica
B
12 Alimentare l'essiccatore
Il varistore deve essere
assemblato allo stesso
modo di quello sostituito
piegando i due terminali al
fine di garantire la corretta
compressione lontano dagli
altri componenti.
AVVERTIMENTO
