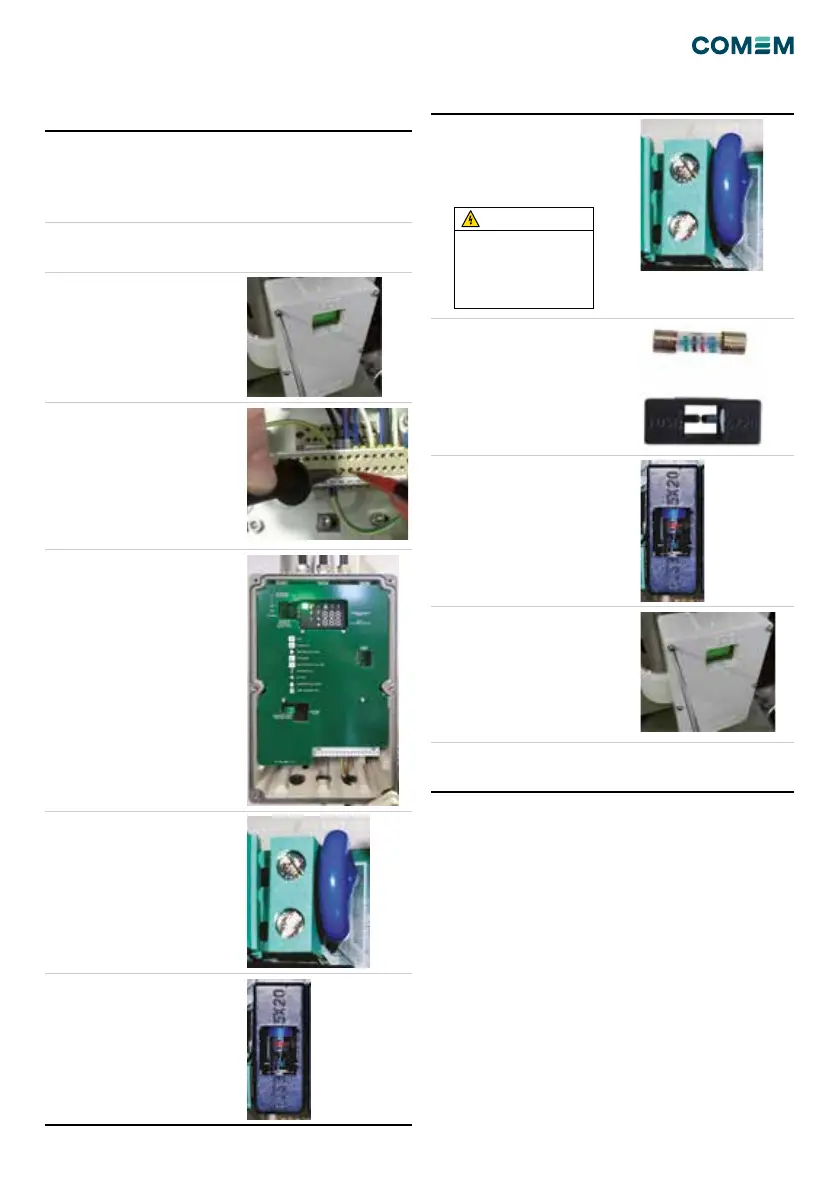

COMEM eSDB10 - Page 35

35
Arbeiten
Tabelle 8
Der Varistor muss an der
gleichen Stelle wie zuvor,
weit weg von den anderen
Komponenten, installiert
werden, ggf. die Stifte biegen,
um dies zu gewährleisten.
WARNUNG
Beschreibung des
Arbeitsschrittes
Werkzeug Abbildungen/Anmerkungen
1 COMEM über
das Schalten des
eSDB aufgrund
einer vermutlichen
Überspannung
informieren.
0039 0444 449311
comemservice@it.comem.com
2 Die
Versorgungsspannung
abklemmen.
3 Die Abdeckung
des Schaltkastens
abnehmen, hierzu
die 6 Schrauben
herausschrauben.
B
4 Mit einem Tester die
Anschlussklemmen
31-32 überprüfen, es
darf keine Spannung
anliegen.
D
5 Den
Überspannungsschutz
ausndig machen, er
bendet sich unten
links an der Platine.
Den Varistor und die
Sicherung ausndig
machen.
6 Den Varistor
ausbauen. Hierzu die
2 Schrauben an den
Anschlussklemmen
herausschrauben
und den Varistor
herausziehen.
A
7 Entfernen Sie die
Sicherung mit
ihrem
Kunststoffschutz
Beschreibung des
Arbeitsschrittes
Werkzeug Abbildungen/Anmerkungen
8 Den Stift des neuen
Varistors in die
Anschlussklemme
stecken und die 2
Schrauben an der
Klemme anziehen.
A
9 Montieren
Sie eine neue
Sicherung in ihrem
Kunststoffschutz.
10 Montieren Sie die
Sicherung mit ihrem
Kunststoffschutz auf
der Platine.
C
11 Den Schaltkasten
schließen.
B
12 Die Stromversorgung
des Gerätes wieder
herstellen.
