DESECADOR AUTOREGENERANTE eSDB 10/15/30
Función de automonitorización
El respirador de aire autodeshidratante tiene una función
de auto monitorización.
Salidas
CONFIGURACIÓN ESTÁNDAR CONFIGURACIÓN ESPECIAL
Mal funcionamiento Qué se detecta Mal funcionamiento Qué se detecta
FALLO DE ALIMENTACIÓN - Fallo de la fuente de alimentación
- Fallo del circuito electrónico
FALLO DE
ALIMENTACIÓN
- Fallo de la fuente de alimentación
- Fallo del circuito electrónico
- Fallo del elemento calefactor
- Fallo de la célula de pesaje
FALLO DEL SISTEMA - Fallo del elemento calefactor
- Fallo de la célula de pesaje
CONFIGURACIÓN ESTÁNDAR CONFIGURACIÓN ESPECIAL
ESTÁNDAR RELÉ 1 x contacto de conmutación:
FALLO DE ALIMENTACIÓN (terminales 22-24-21)
1 x contacto de conmutación:
FALLO DEL SISTEMA (terminales 12-14-11)
1 contacto NC:
FALLO DE ALIMENTACIÓN (terminales 22-21)
1 x contacto de conmutación:
CALENTADOR ENCENDIDO (terminales 12-14-11)
USB type B Interfaz para descargar los datos pertinentes del
dispositivo
interfaz para descargar los datos pertinentes del
dispositivo
OPCIONES SALIDA ANALÓGICA 4-20 mA (terminales 41-44)
(Resistencia mínima / máxima: 100 / 470 Ohm)
4-20 mA (terminales 41-44)
(Resistencia mínima / máxima: 100 / 470 Ohm)
SALIDA DIGITAL RS-485 Señal digital (terminales 3-4) Señal digital (terminales 3-4)
Tabla 1
Tabla 2
Cuando el dispositivo tiene un fallo, éste es detectado por
los contactos que se pueden establecer de acuerdo con la
demanda del cliente en la siguiente conguración:
Indicadores de estado
9 Icono que indica el estado del dispositivo se instala
dentro de la caja de terminales y se observa a través del
cristal.

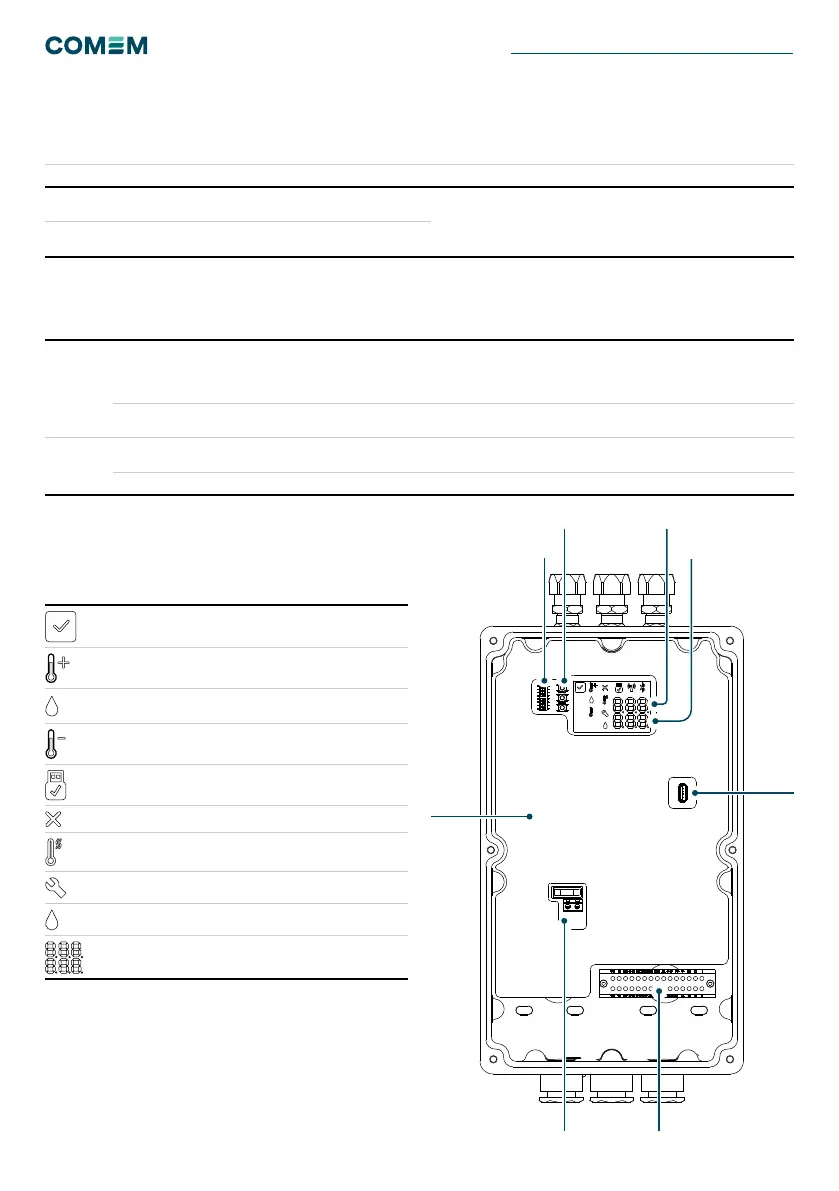

Figura 2
Ticked - Verde
Advertencia - Amarillo
(Tanque jo 1, tanque parpadeante 2)
Secado - Amarillo
(Tanque jo 1, tanque parpadeante 2)
Refrigeración - Amarillo
(Tanque jo 1, tanque parpadeante 2)
USB activo - Blu
Fallo de la placa electrónica - Rojo
Fallo del calentador - Rojo
Falla de la válvula solenoide - Rojo
Fallo de secado - Rojo
Lectura de sensores - Blanco
Temperatura tanque °C
Saturación de sal %
Placa de terminales
Cubierta
de la placa
Botones de comando
Selección de direcciones
Modbus
Puerto
USB A
Protección contra
sobretensión
