Fonction d'auto-surveillance
Le reniard d'air auto-déshydratant a une fonction
d'auto-surveillance.
Sorties
CONFIGURATION STANDARD CONFIGURATION SPÉCIALE
Dysfonctionnement Ce qui est détecté Dysfonctionnement Ce qui est détecté
PANNE DE COURANT - Défaillance de l'alimentation électrique
- Défaillance du circuit électronique
PANNE DE COURANT - Défaillance de l'alimentation
électrique
- Défaillance du circuit électronique
- Défaillance de l'élément chauffant
- Défaillance de la cellule de pesée
DÉFAILLANCE DU
SYSTÈME
- Défaillance de l'élément chauffant
- Défaillance de la cellule de pesée
CONFIGURATION STANDARD CONFIGURATION SPÉCIALE
STANDARD RELAIS x 1 contact inverseur:
PANNE DE COURANT (bornes 22-24-21)
x 1 contact inverseur:
DÉFAILLANCE DU SYSTÈME (bornes 12-14-11)
x 1 contact NC:
PANNE DE COURANT (bornes 22-21)
x 1 contact inverseur:
CHAUFFAGE EN MARCHE (bornes 12-14-11)
USB type B Interface pour télécharger les données
pertinentes de l'appareil
Interface pour télécharger les données
pertinentes de l'appareil
OPTIONS SORTIE ANALOGIQUE 4-20 mA (bornes 41-44)
(Résistance minimale/maximale: 100/470 Ohm)
4-20 mA (bornes 41-44)
(Résistance minimale/maximale: 100/470 Ohm)
SORTIE NUMÉRIQUE
RS-485
Signal numérique (bornes 3-4) Signal numérique (bornes 3-4)
Tableau 1
Tableau 2
Lorsque l'appareil est en panne, cela est détecté par des
contacts qui peuvent être congurés conformément à la
demande du client sur la conguration suivante:

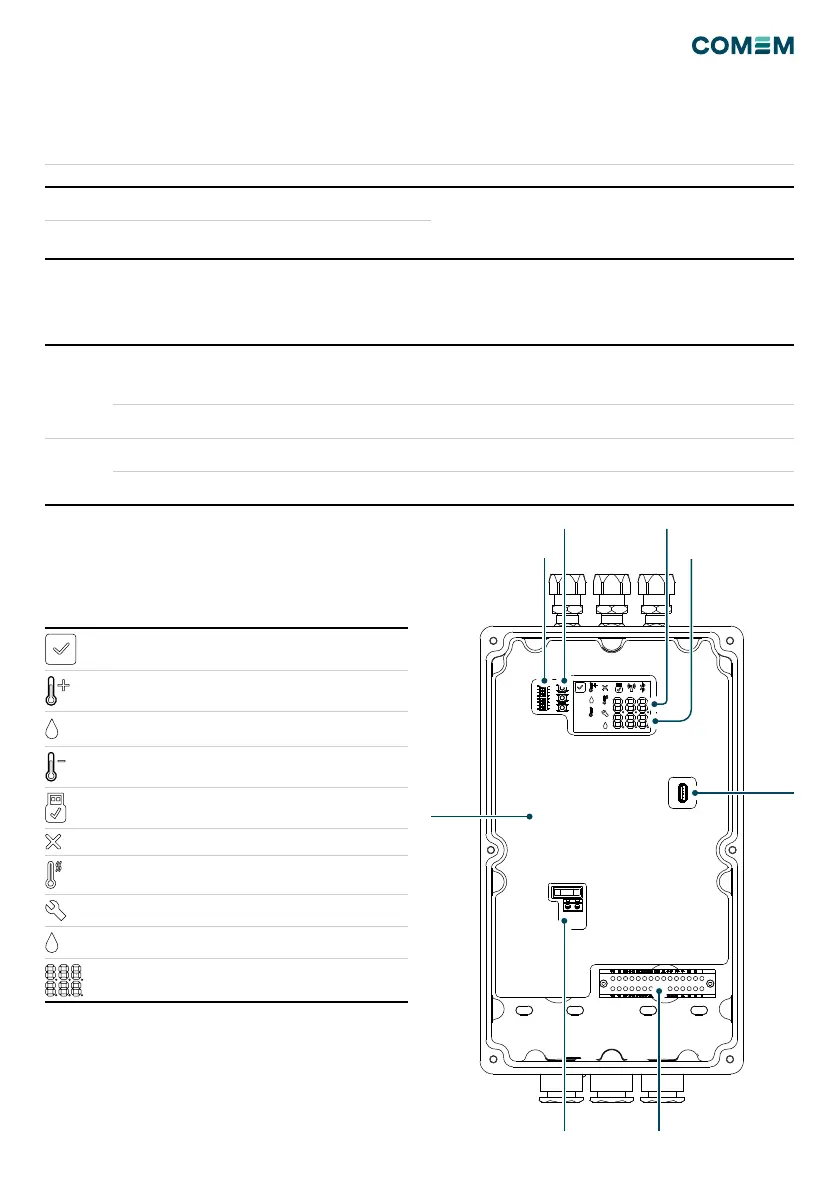

Indicateurs d'état
9 icône qui indiquent l’état de l’appareil sont installés à
l’intérieur de la boîte à bornes et observables à travers la
vitre.
Figure 2
Idle - Vert
Avertissement - Jaune
(Réservoir xe 1, Réservoir clignotant 2)
Séchage - Jaune
(Réservoir xe 1, Réservoir clignotant 2)
Refroidissement - Jaune
(Réservoir xe 1, Réservoir clignotant 2)
USB actif - Bleu
Défaillance de la carte électronique - Rouge
Panne de chauffage - Rouge
Défaillance de l’électrovanne - Rouge
Échec de séchage - Rouge
Lecture des capteurs - Blanc
Température du réservoir °C
Saturation en sel %
Carte de terminal
Couverture
de la
planche
Boutons de commande
Sélection d’adresse
Modbus
USB A
Port
Carte de terminal
