COMEM eSDB10 - Page 57

57

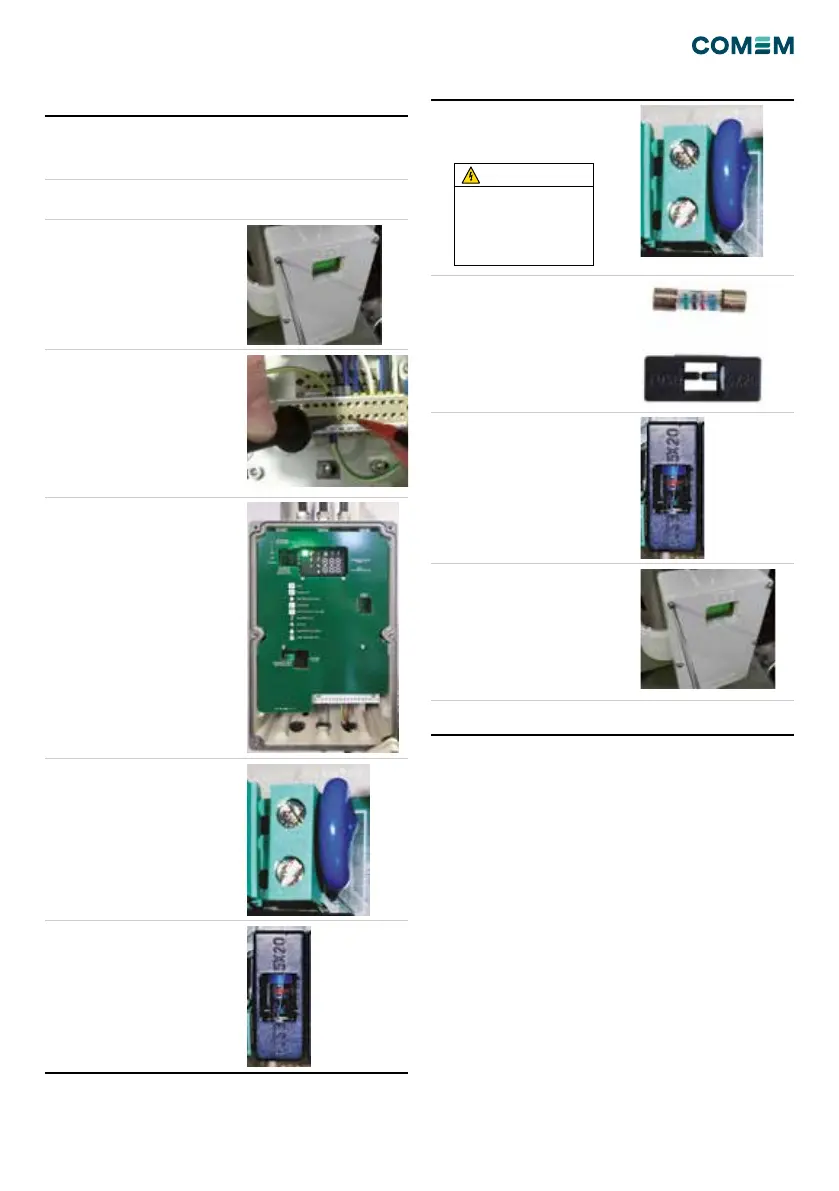

Opérations
Tableau 8
Description de l'action Outil Images/Notes
1 Informez COMEM de la
commutation de l'eSDB
en raison d'une surtension
suspecte.
0039 0444 449311
comemservice@it.comem.com
2 Coupez la tension
d'alimentation.
3 Retirez le couvercle du
boîtier électronique en
dévissant les 6 vis.
B
4 Vériez avec un testeur sur
la borne 31-32, puis vériez
l'absence de tension.
D
5 Localisez la position de
protection contre les
surtensions en bas à
gauche de la carte de
commande électronique.
Cherchez la varistance et
le fusible.
6 Retirez la varistance en
vissant les 2 vis sur les
bornes, puis glissez la
varistance.
A
7 Retirez le fusible avec sa
protection en plastique
Description de l'action Outil Images/Notes
8 Insérez la broche de la
nouvelle varistance dans la
borne, puis xez les 2 vis
sur la borne.
A
9 Montez un nouveau fusible
dans sa protection en
plastique.
10 Montez le fusible sur le
planche avec sa protection
en plastique.
C
11 Fermez le boîtier électrique. B
12 Mettez l'appareil sous
tension.
La varistance doit être
assemblée dans la même
position avant de plier les
broches, an de garantir une
position correcte, loin des
autres composants.
AVERTISSEMENT
