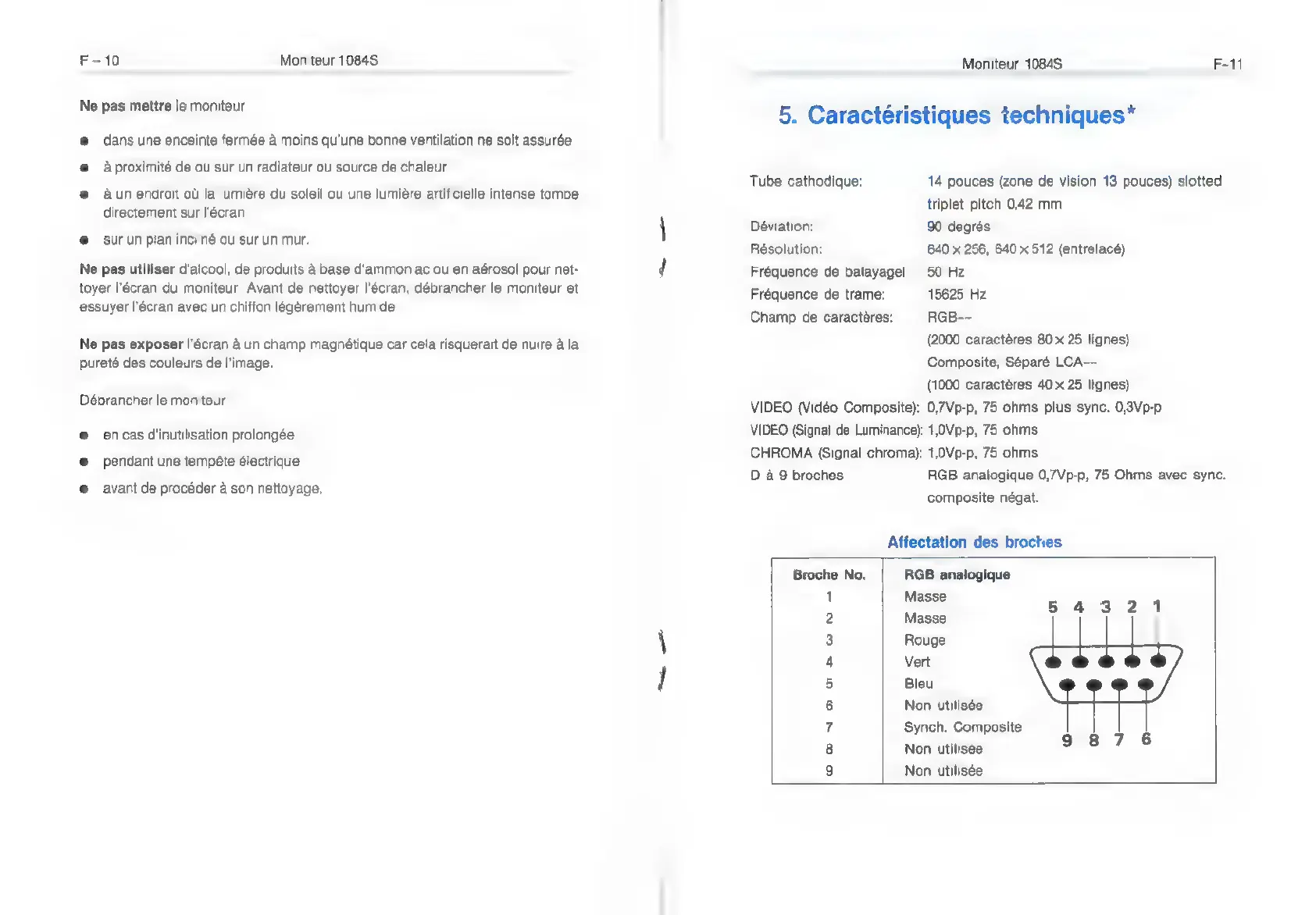

Commodore AMIGA 1084S - Caractéristiques Techniques

F-10 Moniteur 1084S
Ne pas mettre le moniteur
e dans une enceinte fermée à moins qu'une bonne ventilation ne soit assurée
@ à proximité de ou sur un radiateur ou source de chaleur
e aun endroit où la lumière du soleil ou une lumière artificielle intense tombe
directement sur l'écran
@ surun plan incliné ou sur un mur.
Ne pas utiliser d'alcool, de produits à base d'ammoniac ou en aérosol pour net-
toyer l'écran du moniteur, Avant de nettoyer l'écran, débrancher le moniteur et
essuyer l'écran avec un chiffon légèrement humide.
Ne pas exposer l'écran à un champ magnétique car cela risquerait de nuire à la
pureté des couleurs de l'image.
Débrancher le moniteur
e en cas d'inutilisation prolongée
e pendant une tempête électrique
e avant de procéder à son nettoyage,
Moniteur 1084S F-11
5. Caractéristiques techniques*
Tube cathodique:
Déviation:
Résolution:
Fréquence de balayagel
Fréquence de trame:
Champ de caractères:
VIDEO (Vidéo Composite):
VIDEO (Signal de Luminance):
CHROMA (Signal chroma):
D à 9 broches
14 pouces (zone de vision 13 pouces) slotted
triplet pitch 0,42 mm
90 degrés
640 x 256, 640 x 512 (entrelacé)
50 Hz
15625 Hz
RGB--
(2000 caractäres 80 x 25 lignes)
Composite, Séparé LCA--
(1000 caractères 40 x 25 lignes)
0,7Vp-p, 75 ohms plus sync. 0,3Vp-p
1,0Vp-p, 75 ohms
1,0Vp-p, 75 ohms
RGB analogique 0,7Vp-p, 75 Ohms avec sync.
composite négat.
Affectation des broches
oeonounom
Broche No. RGB analogique
1 Masse
Masse
Rouge
Vert
Bleu
Non utilisée
Synch. Composite
Non utilisée
Non utilisée
5 4 3 2 1
9 8 7 6
