Commodore AMIGA 1084S - Dati Tecnici

1-10 Monitor 1084S
Non collocare il monitor
e in un armadio a muro privo di ventilazione appropriata
@ presso o su un radiatore
e con lo schermo esposto a radiazione solare diretta
e su uno scaffale inclinato od appeso alla parete.
Non usare alcol, prodotti ammoniacali, o atomizzatori per pulire lo schermo. Per
la pulitura, scollegare il monitor e strofinare con un panno leggermente umido.
Non avvicinare dispositivi magnetici allo schermo. Possono alterare la purezza
del colore nell'immagine.
Scollegare il monitor
e serimane inutilizzato a lungo
e durante un temporale
e prima della pulitura.
Monitor 1084S 1-11

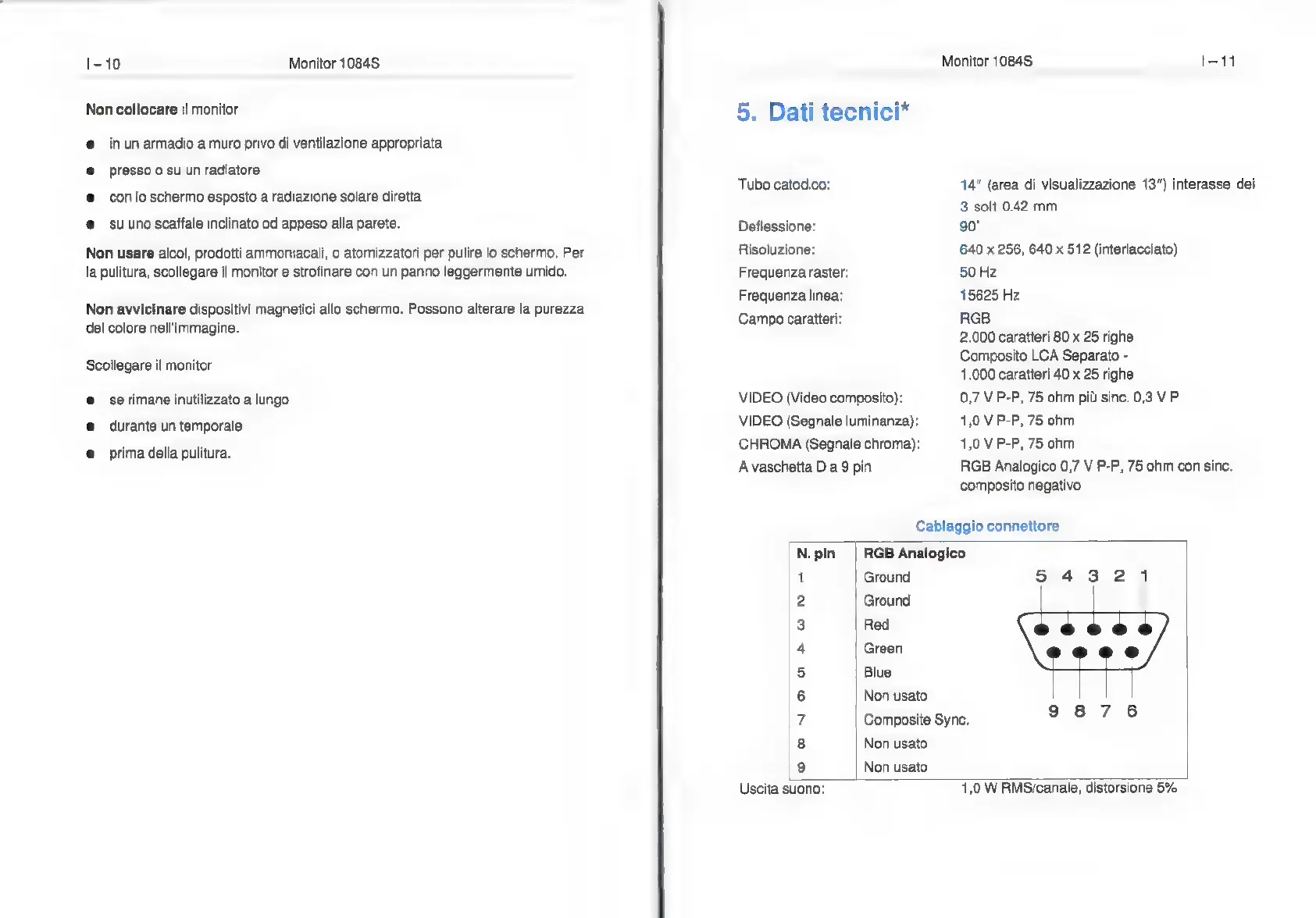

5. Dati tecnici*
Tubo catodico: 14” (area di visualizzazione 13") interasse dei
3 solt 0.42 mm
Deflessione: 90°
Risoluzione: 640 x 256, 640 x 512 (interlacciato)
Frequenza raster: 50 Hz
Frequenza linea: 15625 Hz
Campo caratteri: RGB
2.000 caratteri 80 x 25 righe
Composito LCA Separato -
1.000 caratteri 40 x 25 righe
VIDEO (Video composito): 0,7 V P-P, 75 ohm più sinc. 0,3 V P
VIDEO (Segnale luminanza): 1,0 V P-P, 75 ohm
CHROMA (Segnale chroma): 1,0 V P-P, 75 ohm
A vaschetta D a 9 pin RGB Analogico 0,7 V P-P, 75 ohm con sinc.
composito negativo
Cablaggio connettore
N. pin RGB Analogico
1 Ground 5432 1
|2 | Ground |
|3 Red
|4 Green
5 Blue
6 Non usato
17 Composite Sync. 9876
8 Non usato
E Non usato
Uscita suono: 1,0 W RMS/canale, distorsione 5%
