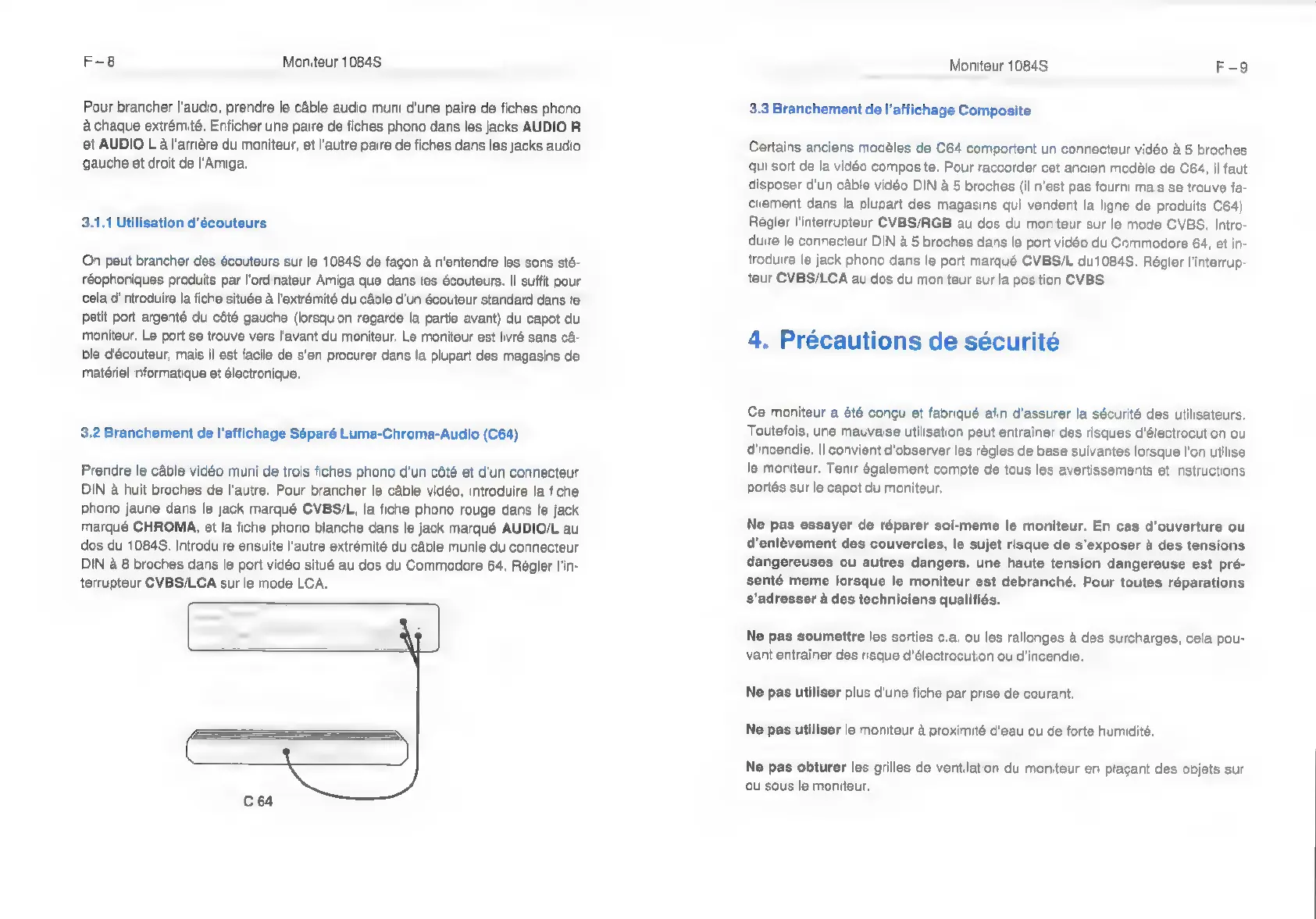

F-8
Moniteur
1084S,
Pour brancher l'audio, prendre le cäble audio muni d'une paire de fiches phono
à chaque extrémité. Enficher une paire de fiches phono dans les jacks AUDIO R
et AUDIO L à l'arrière du moniteur, et l'autre paire de fiches dans les jacks audio
gauche et droit de l'Amiga.
3.1.1 Utilisation d'écouteurs
On peut brancher des écouteurs sur le 1084S de façon à n'entendre les sons sté-
réophoniques produits par l'ordinateur Amiga que dans les écouteurs. || suffit pour
cela d'introduire la fiche située à l'extrémité du câble d'un écouteur standard dans le
petit port argenté du côté gauche (lorsqu'on regarde la partie avant) du capot du
moniteur. Le port se trouve vers l'avant du moniteur. Le moniteur est livré sans cá-
ble d'écouteur, mais il est facile de s'en procurer dans la plupart des magasins de
matériel informatique et électronique.
3.2 Branchement de l'affichage Séparé Luma-Chroma-Audio (C64)
Prendre le câble vidéo muni de trois fiches phono d'un côté et d'un connecteur
DIN à huit broches de l'autre. Pour brancher le câble vidéo, introduire la fiche
phono jaune dans le jack marqué CVBS/L, la fiche phono rouge dans le jack
marqué CHROMA, et la fiche phono blanche dans le jack marqué AUDIO/L au
dos du 1084S. Introduire ensuite l'autre extrémité du câble munie du connecteur
DIN à 8 broches dans le port vidéo situé au dos du Commodore 64. Régler l'in-
terrupteur CVBS/LCA sur le mode LCA.
Moniteur 1084S F-9
3.3 Branchement de l'affichage Composite
Certains
anciens
modéles
de
C64
comportent
un
connecteur
vidéo
á
5
broches
qui
sort
de
la
vidéo
composite.
Pour
raccorder
cet
ancien
modèle
de
C64,
il
faut
disposer
d'un
câble
vidéo
DIN
à
5
broches
(il
n'est
pas
fourni
mais
se
trouve
fa-
cilement
dans
la
plupart
des
magasins
qui
vendent
la
ligne
de
produits
C64).
Régler
l'interrupteur
CVBS/RGB
au
dos
du
moniteur
sur
le
mode
CVBS.
Intro-
duire
le
connecteur
DIN
à
5
broches
dans
le
port
vidéo
du
Commodore
64,
et
in-
troduire
le
jack
phono
dans
le
port
marqué
CVBS/L
du1084S.
Régler
l'interrup-
teur
CVBS/LCA
au dos
du
moniteur
sur
la
position
CVBS.
4. Précautions de sécurité
Ce moniteur a été conçu et fabriqué afin d'assurer la sécurité des utilisateurs.
Toutefois, une mauvaise utilisation peut entraîner des risques d'électrocution ou
d'incendie. || convient d'observer les règles de base suivantes lorsque l'on utilise
le
moniteur.
Tenir
également
compte
de
tous
les
avertissements
et
instructions
portés sur le capot du moniteur.
Ne pas essayer de réparer soi-meme le moniteur. En cas d'ouverture ou
d'enlèvement des couvercles, le sujet risque de s'exposer à des tensions
dangereuses ou autres dangers. une haute tension dangereuse est pré-
senté meme lorsque le moniteur est debranché. Pour toutes réparations
s'adresser à des techniciens qualifiés.
Ne pas soumettre les sorties c.a, ou les rallonges à des surcharges, cela pou-
vant entraîner des risque d'électrocution ou d'incendie.
Ne pas utiliser plus d'une fiche par prise de courant.
Ne pas utiliser le moniteur à proximité d'eau ou de forte humidité.
Ne pas obturer les grilles de ventilation du moniteur en plaçant des objets sur
ou sous le moniteur.
