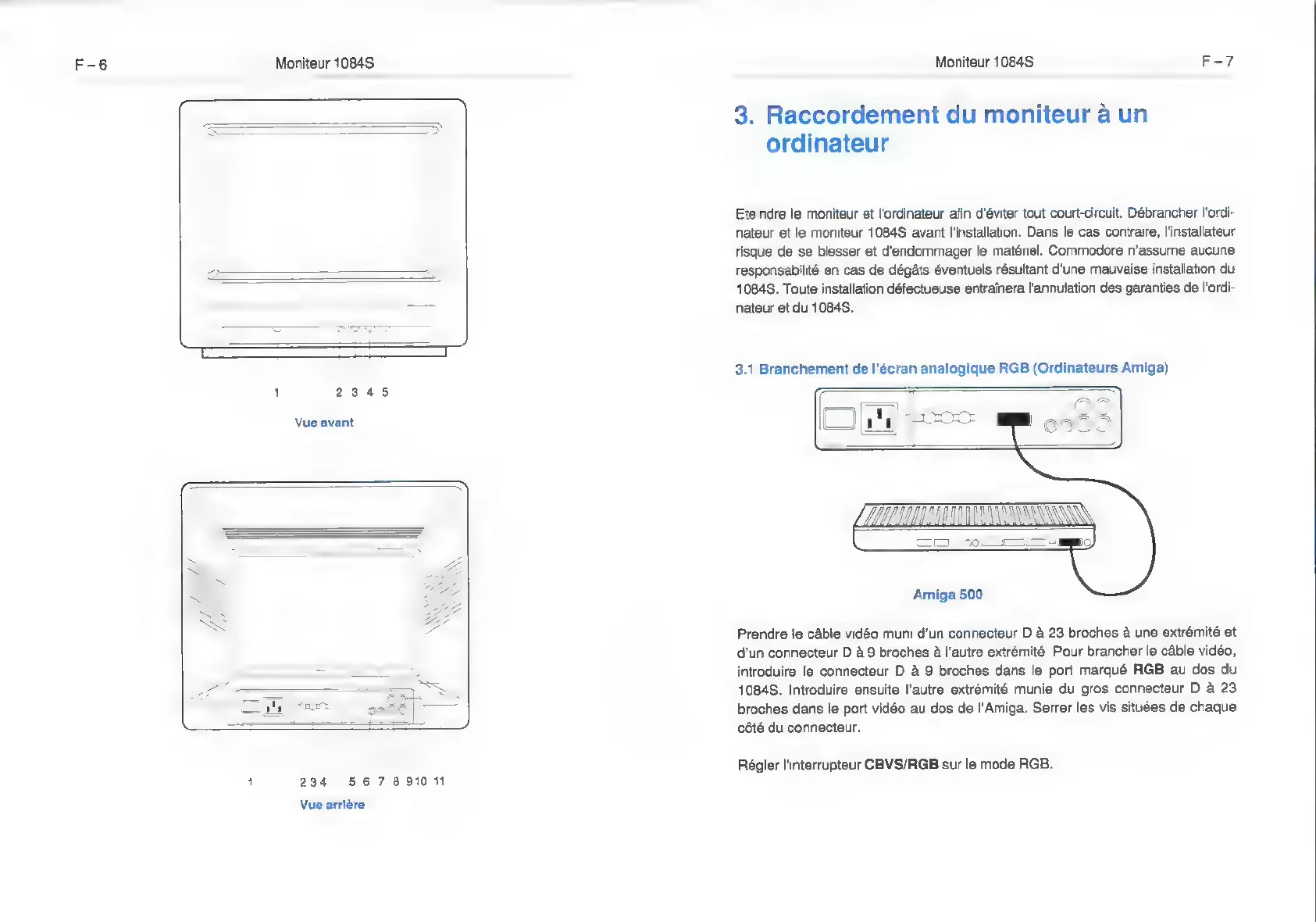

Moniteur 1084S,
1 2345
Vue avant
234 567891011
Vue arrière
Moniteur 1084S F-7
3. Raccordement du moniteur á un
ordinateur
Eteindre le moniteur et l'ordinateur afin d'éviter tout court-circuit. Débrancher l'ordi-
nateur et le moniteur 1084S avant l'installation. Dans le cas contraire, l'installateur
risque de se blesser et d'endommager le matériel. Commodore n'assume aucune
responsabilité en cas de dégâts éventuels résultant d'une mauvaise installation du
1084S. Toute installation défectueuse entraînera l'annulation des garanties de l'ordi-
nateur et du 1084S.
3.1 Branchement de l'écran analogique RGB (Ordinateurs Amiga)
O
Amiga 500
Prendre le câble vidéo muni d'un connecteur D à 23 broches à une extrémité et
d'un connecteur D à 9 broches à l'autre extrémité. Pour brancher le câble vidéo,
introduire le connecteur D à 9 broches dans le port marqué RGB au dos du
1084S. Introduire ensuite l'autre extrémité munie du gros connecteur D à 23
broches dans le port vidéo au dos de l'Amiga. Serrer les vis situées de chaque
côté du connecteur.
Régler l'interrupteur CBVS/RGB sur le mode RGB.
