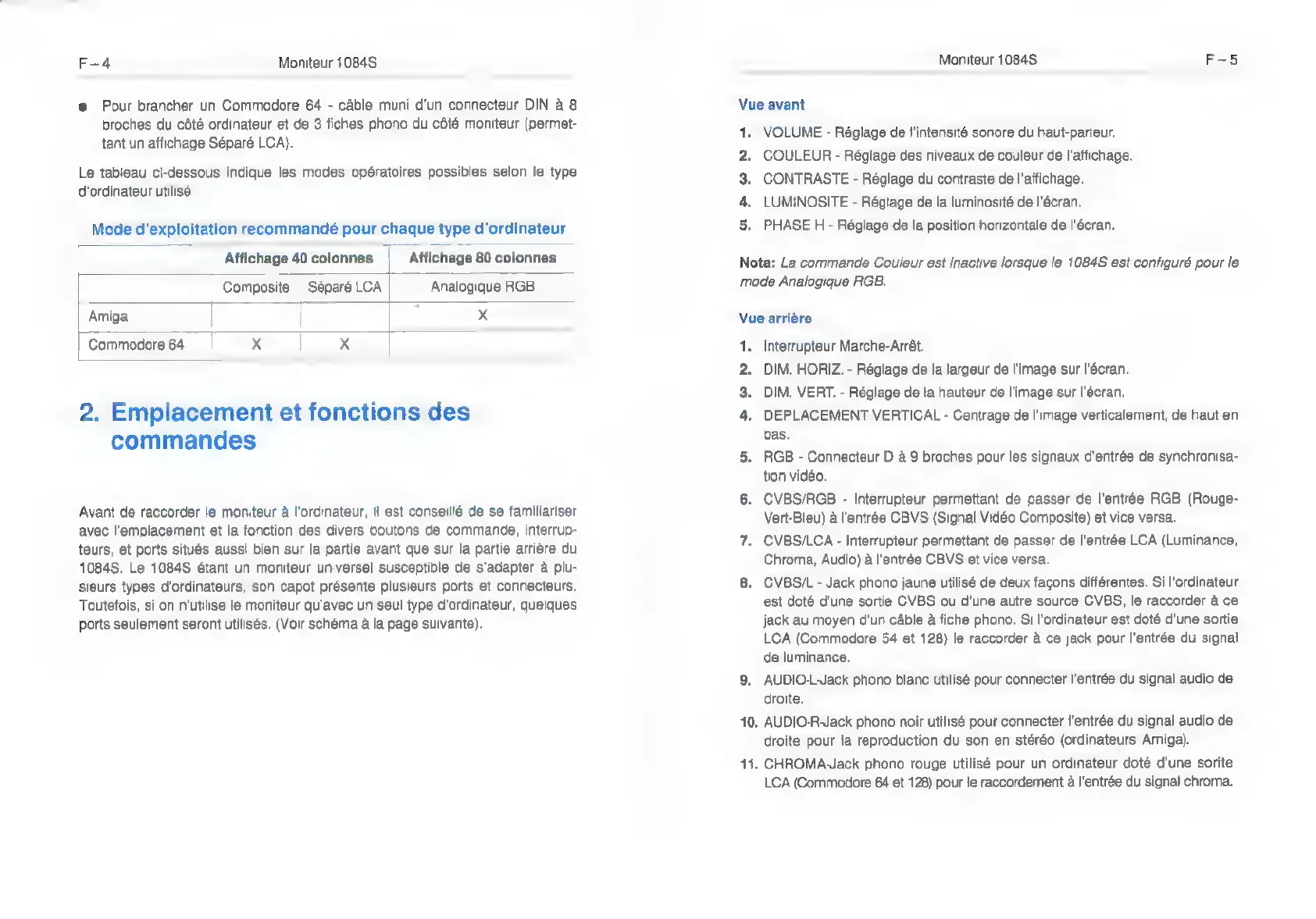

F-4 Moniteur 1084S
e Pour brancher un Commodore 64 - câble muni d'un connecteur DIN à 8
broches du côté ordinateur et de 8 fiches phono du côté moniteur (permet-
tant un affichage Séparé LCA).
Le tableau ci-dessous indique les modes opératoires possibles selon le type
d'ordinateur utilisé:
Mode d'exploitation recommandé pour chaque type d'ordinateur
Affichage 40 colonnes | Affichage 80 colonnes
Composite | Séparé LCA Analogique RGB
Amiga Ta x
| Commodore 64 | Xx | x =
2. Emplacement et fonctions des
commandes
Avant de raccorder le moniteur à l'ordinateur, il est conseillé de se familiariser
avec l'emplacement et la fonction des divers boutons de commande, interrup-
teurs, et ports situés aussi bien sur la partie avant que sur la partie arrière du
1084S, Le 1084S étant un moniteur universel susceptible de s'adapter à plu-
sieurs types d'ordinateurs, son capot présente plusieurs ports et connecteurs.
Toutefois, si on n'utilise le moniteur qu'avec un seul type d'ordinateur, quelques
ports seulement seront utilisés. (Voir schéma à la page suivante).
Moniteur 1084S F-5
Vue avant
VOLUME - Réglage de l'intensité sonore du haut-parleur.
COULEUR - Réglage des niveaux de couleur de l'affichage.
CONTRASTE - Réglage du contraste de l'affichage.
LUMINOSITE - Réglage de la luminosité de l'écran.
PHASE H - Réglage de la position horizontale de l'écran. D PIS pa
Nota; La commande Couleur est inactive lorsque le 1084S est configuré pour le
mode Analogique RGB.
Vue arrière
Interrupteur Marche-Arrêt.
DIM. HORIZ. - Réglage de la largeur de l'image sur l'écran.
DIM. VERT. - Réglage de la hauteur de l'image sur l'écran.
DEPLACEMENT VERTICAL - Centrage de l'image verticalement, de haut en
bas.
5. RGB - Connecteur D à 9 broches pour les signaux d'entrée de synchronisa-
tion vidéo.
6. CVBS/RGB - Interrupteur permettant de passer de l'entrée RGB (Rouge-
Vert-Bleu) à l'entrée CBVS (Signal Vidéo Composite) et vice versa.
7. CVBS/LCA - Interrupteur permettant de passer de l'entrée LCA (Luminance,
Chroma, Audio) à l'entrée CBVS et vice versa.
8. CVBS/L - Jack phono jaune utilisé de deux façons différentes. Si l'ordinateur
est doté d'une sortie CVBS ou d'une autre source CVBS, le raccorder à ce
jack au moyen d'un câble à fiche phono. Si l'ordinateur est doté d'une sortie
LCA (Commodore 54 et 128) le raccorder à ce jack pour l'entrée du signal
de luminance.
9. AUDIO-LJack phono blanc utilisé pour connecter l'entrée du signal audio de
droite.
10. AUDIO-R-Jack phono noir utilisé pour connecter l'entrée du signal audio de
droite pour la reproduction du son en stéréo (ordinateurs Amiga).
11. CHROMA-Jack phono rouge utilisé pour un ordinateur doté d'une sorite
LCA (Commodore 64 et 128) pour le raccordement à l'entrée du signal chroma.
