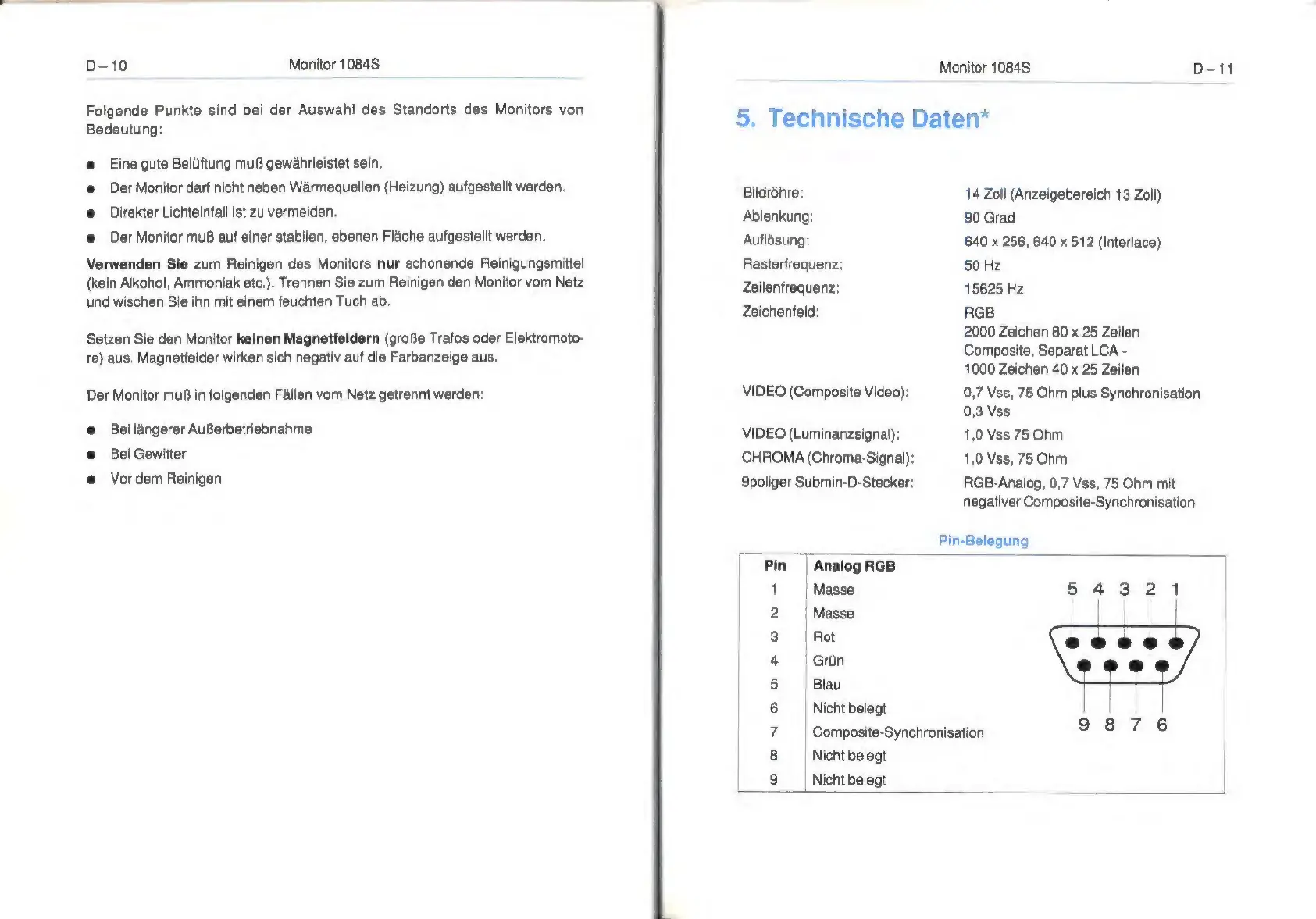

Commodore AMIGA 1084S - Technische Daten

D-10 Monitor 1084S
Folgende Punkte sind bei der Auswahl des Standorts des Monitors von
Bedeutung:
Eine gute Belüftung muß gewährleistet sein.
Der Monitor darf nicht neben Wärmequellen (Heizung) aufgestellt werden.
Direkter Lichteinfall ist zu vermeiden.
Der Monitor muß auf einer stabilen, ebenen Fläche aufgestellt werden.
Verwenden Sie zum Reinigen des Monitors nur schonende Reinigungsmittel
(kein Alkohol, Ammoniak etc.). Trennen Sie zum Reinigen den Monitor vom Netz
und wischen Sie ihn mit einem feuchten Tuch ab.
Setzen Sie den Monitor keinen Magnetfeldern (große Trafos oder Elektromoto-
re) aus. Magnetfelder wirken sich negativ auf die Farbanzeige aus.
Der Monitor muß in folgenden Fällen vom Netz getrennt werden:
e Bei längerer Außerbetriebnahme
e Bei Gewitter
e Vor dem Reinigen
Monitor 1084S
5. Technische Daten*
Bildröhre:
Ablenkung:
Auflösung:
Rasterfrequenz:
Zeilenfrequenz:
Zeichenfeld:
VIDEO (Composite Video):
VIDEO (Luminanzsignal):
CHROMA (Chroma-Signal):
9poliger Submin-D-Stecker:
14 Zoll (Anzeigebereich 13 Zoll)
90 Grad
640 x 256, 640 x 512 (Interlace)
50 Hz
15625 Hz
RGB
2000 Zeichen 80 x 25 Zeilen
Composite, Separat LCA -
1000 Zeichen 40 x 25 Zeilen
0,7 Vss, 75 Ohm plus Synchronisation
0,3 Vss
1,0 Vss 75 Ohm
1,0 Vss, 75 Ohm
RGB-Analog, 0,7 Vss, 75 Ohm mit
negativer Composite-Synchronisation
Pin-Belegung
D-11
Pin | Analog RGB
1 | Masse
2 Masse
3 Rot
4 Grün
5 Blau
6 Nicht belegt
7
8
9
Composite-Synchronisation
Nicht belegt
| Nicht belegt
