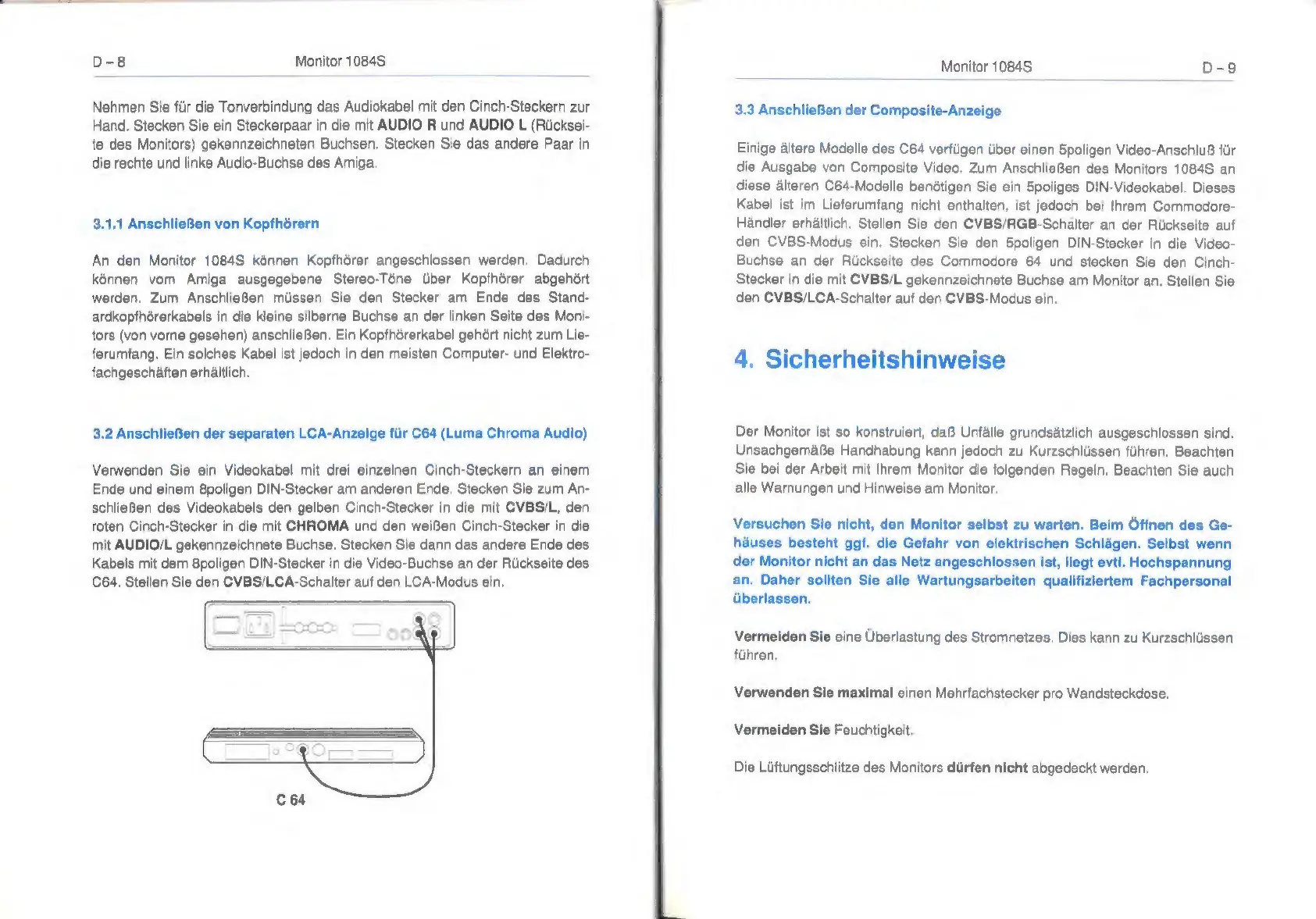

D-8 Monitor 1084S
Nehmen Sie fúr die Tonverbindung das Audiokabel mit den Cinch-Steckern zur
Hand. Stecken Sie ein Steckerpaar in die mit AUDIO R und AUDIO L (Rúcksei-
te des Monitors) gekennzeichneten Buchsen. Stecken Sie das andere Paar in
die rechte und linke Audio-Buchse des Amiga.
3.1.1 Anschließen von Kopfhörern
An den Monitor 1084S können Kopfhörer angeschlossen werden. Dadurch
können vom Amiga ausgegebene Stereo-Töne über Kopfhörer abgehört
werden. Zum Anschließen müssen Sie den Stecker am Ende des Stand-
ardkopfhörerkabels in die kleine silberne Buchse an der linken Seite des Moni-
tors (von vorne gesehen) anschließen. Ein Kopfhörerkabel gehört nicht zum Lie-
ferumfang. Ein solches Kabel ist jedoch in den meisten Computer- und Elektro-
fachgeschäften erhältlich.
3.2 Anschließen der separaten LCA-Anzeige für C64 (Luma Chroma Audio)
Verwenden Sie ein Videokabel mit drei einzelnen Cinch-Steckern an einem
Ende und einem 8poligen DIN-Stecker am anderen Ende, Stecken Sie zum An-
schließen des Videokabels den gelben Cinch-Stecker in die mit CVBS/L, den
roten Cinch-Stecker in die mit CHROMA und den weißen Cinch-Stecker in die
mit AUDIO/L gekennzeichnete Buchse. Stecken Sie dann das andere Ende des
Kabels mit dem 8poligen DIN-Stecker in die Video-Buchse an der Rückseite des
C64. Stellen Sie den CVBS/LCA-Schalter auf den LCA-Modus ein.
Monitor 1084S D-9
3.3 Anschließen der Composite-Anzeige
Einige ältere Modelle des C64 verfügen über einen 5poligen Video-Anschluß für
die Ausgabe von Composite Video, Zum Anschließen des Monitors 1084S an
diese älteren C64-Modelle benötigen Sie ein Spoliges DIN-Videokabel. Dieses
Kabel ist im Lieferumfang nicht enthalten, ist jedoch bei Ihrem Commodore-
Händler erhältlich. Stellen Sie den CVBS/RGB-Schälter an der Rückseite auf
den CVBS-Modus ein. Stecken Sie den 5poligen DIN-Stecker in die Video-
Buchse an der Rückseite des Commodore 64 und stecken Sie den Cinch-
Stecker in die mit CVBS/L gekennzeichnete Buchse am Monitor an, Stellen Sie
den CVBS/LCA-Schalter auf den CVBS-Modus ein.
4. Sicherheitshinweise
Der Monitor ist so konstruiert, daß Unfälle grundsätzlich ausgeschlossen sind.
Unsachgemäße Handhabung kann jedoch zu Kurzschlüssen führen, Beachten
Sie bei der Arbeit mit Ihrem Monitor die folgenden Regeln. Beachten Sie auch
alle Warnungen und Hinweise am Monitor.
Versuchen Sie nicht, den Monitor selbst zu warten. Beim Öffnen des Ge-
häuses besteht ggf. die Gefahr von elektrischen Schlägen. Selbst wenn
der Monitor nicht an das Netz angeschlossen ist, liegt evtl. Hochspannung
an. Daher sollten Sie alle Wartungsarbeiten qualifiziertem Fachpersonal
überlasseı
Vermeiden Sie eine Überlastung des Stromnetzes. Dies kann zu Kurzschlüssen
führen.
Verwenden Sie maximal einen Mehrfachstecker pro Wandsteckdose.
Vermeiden Sie Feuchtigkeit.
Die Lüftungsschlitze des Monitors dürfen nicht abgedeckt werden.
