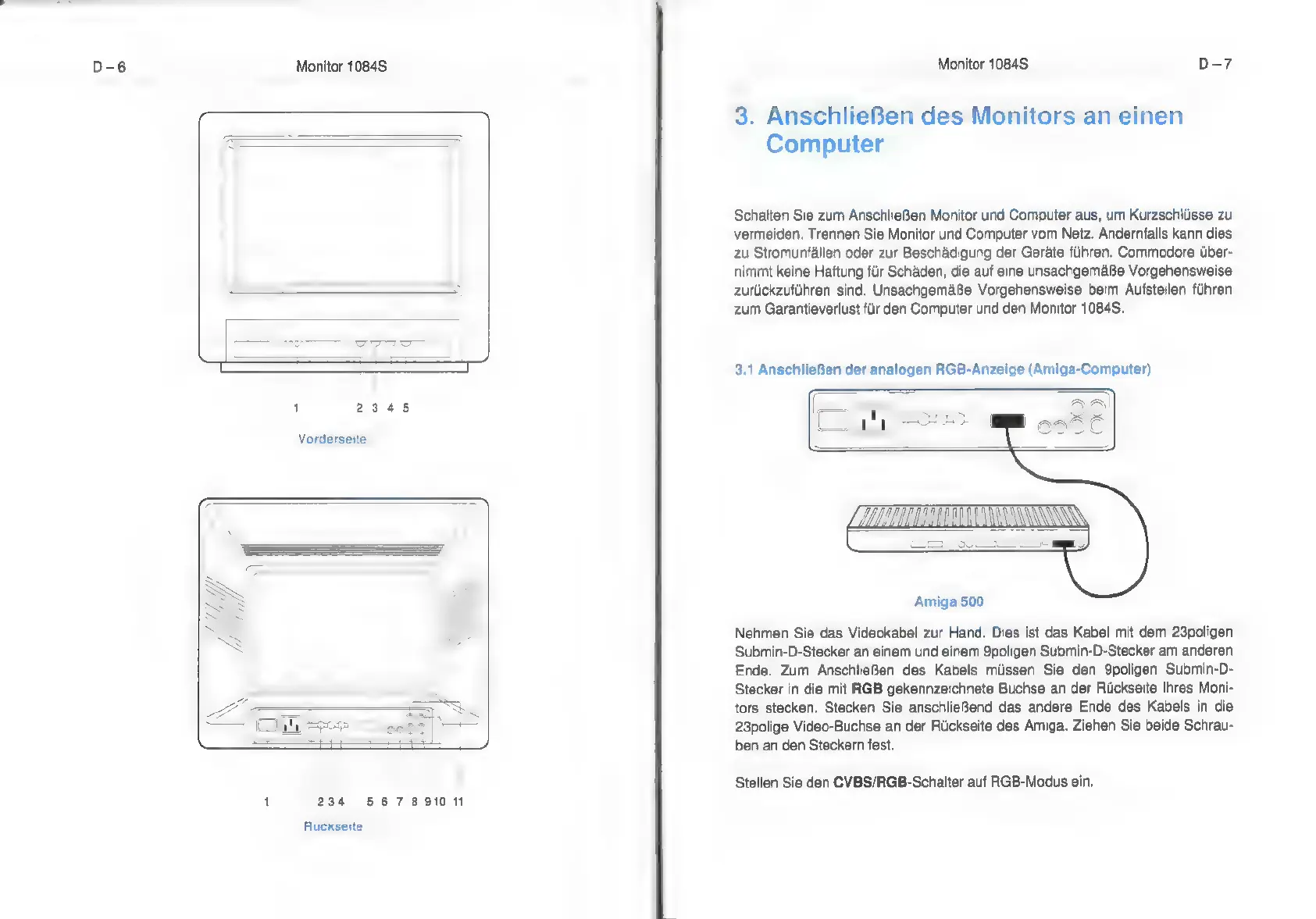

D-6 Monitor 1084S
1 234 567891011
Rückseite
Monitor 1084S D-7
3. Anschließen des Monitors an einen
Computer
Schalten Sie zum Anschließen Monitor und Computer aus, um Kurzschlüsse zu
vermeiden. Trennen Sie Monitor und Computer vom Netz. Andernfalls kann dies
zu Stromunfällen oder zur Beschädigung der Geräte führen. Commodore über-
nimmt keine Haftung für Schäden, die auf eine unsachgemäße Vorgehensweise
zurückzuführen sind. Unsachgemäße Vorgehensweise beim Aufstellen führen
zum Garantieverlust für den Computer und den Monitor 1084S.
3.1 Anschließen der analogen RGB-Anzeige (Amiga-Computer)
Amiga 500
Nehmen Sie das Videokabel zur Hand. Dies ist das Kabel mit dem 23poligen
Submin-D-Stecker an einem und einem 9poligen Submin-D-Stecker am anderen
Ende. Zum Anschließen des Kabels müssen Sie den 9poligen Submin-D-
Stecker in die mit RGB gekennzeichnete Buchse an der Rückseite Ihres Moni-
tors stecken. Stecken Sie anschließend das andere Ende des Kabels in die
23polige Video-Buchse an der Rückseite des Amiga. Ziehen Sie beide Schrau-
ben an den Steckern fest.
Stellen Sie den CVBS/RGB-Schalter auf RGB-Modus ein.
