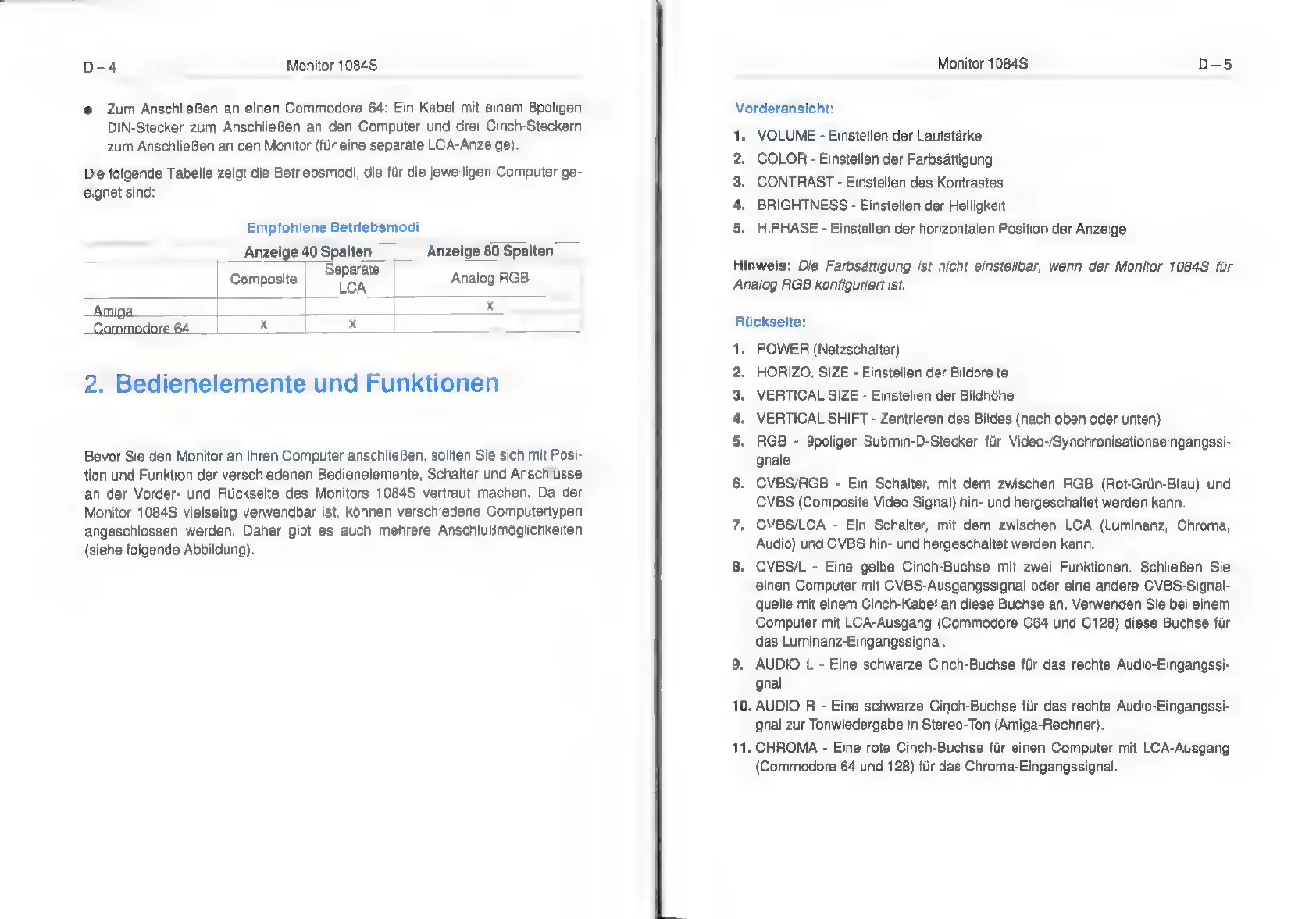

D-4 Monitor 1084S,
e Zum Anschließen an einen Commodore 64: Ein Kabel mit einem 8poligen
DIN-Stecker zum Anschließen an den Computer und drei Cinch-Steckern
zum Anschließen an den Monitor (für eine separate LCA-Anzeige).
Die folgende Tabelle zeigt die Betriebsmodi, die für die jeweiligen Computer ge-
eignet sind:
Empfohlene Betriebsmodi
Anzeige 80 Spalten
Anzeige 40 Spalten
f 3 Separate
= | Composite | LCA | Analog RGB E
Amiga Pp] | on NS
re 64 x = x L =
2. Bedienelemente und Funktionen
Bevor Sie den Monitor an Ihren Computer anschließen, sollten Sie sich mit Posi-
tion und Funktion der verschiedenen Bedienelemente, Schalter und Anschlüsse
an der Vorder- und Rückseite des Monitors 1084S vertraut machen. Da der
Monitor 1084S vielseitig verwendbar ist, können verschiedene Computertypen
angeschlossen werden. Daher gibt es auch mehrere Anschlußmöglichkeiten
(siehe folgende Abbildung).
Monitor 1084S D-5
Vorderansicht:
1. VOLUME - Einstellen der Lautstärke
COLOR - Einstellen der Farbsättigung
CONTRAST - Einstellen des Kontrastes
BRIGHTNESS - Einstellen der Helligkeit
H.PHASE - Einstellen der horizontalen Position der Anzeige
an
Hinweis: Die Farbsättigung ist nicht einstellbar, wenn der Monitor 1084S für
Analog RGB konfiguriert ist,
Rückseite:
1. POWER (Netzschalter)
2. HORIZO. SIZE - Einstellen der Bildbreite
3. VERTICAL SIZE - Einstellen der Bildhöhe
4. VERTICAL SHIFT - Zentrieren des Bildes (nach oben oder unten)
5. RGB - 9poliger Submin-D-Stecker für Video-/Synchronisationseingangssi-
gnale
6. CVBS/RGB - Ein Schalter, mit dem zwischen RGB (Rot-Grün-Blau) und
CVBS (Composite Video Signal) hin- und hergeschaltet werden kann.
7. CVBS/LCA - Ein Schalter, mit dem zwischen LCA (Luminanz, Chroma,
Audio) und CVBS hin- und hergeschaltet werden kann.
8. CVBS/L - Eine gelbe Cinch-Buchse mit zwei Funktionen. Schließen Sie
einen Computer mit CVBS-Ausgangssignal oder eine andere CVBS-Signal-
quelle mit einem Cinch-Kabel an diese Buchse an. Verwenden Sie bei einem
Computer mit LCA-Ausgang (Commodore C64 und C128) diese Buchse für
das Luminanz-Eingangssignal.
9. AUDIO L - Eine schwarze Cinch-Buchse für das rechte Audio-Eingangssi-
gnal.
10. AUDIO R - Eine schwarze Cinch-Buchse für das rechte Audio-Eingangssi-
gnal zur Tonwiedergabe in Stereo-Ton (Amiga-Rechner).
11. CHROMA - Eine rote Cinch-Buchse für einen Computer mit LCA-Ausgang
(Commodore 64 und 128) für das Chroma-Eingangssignal.
