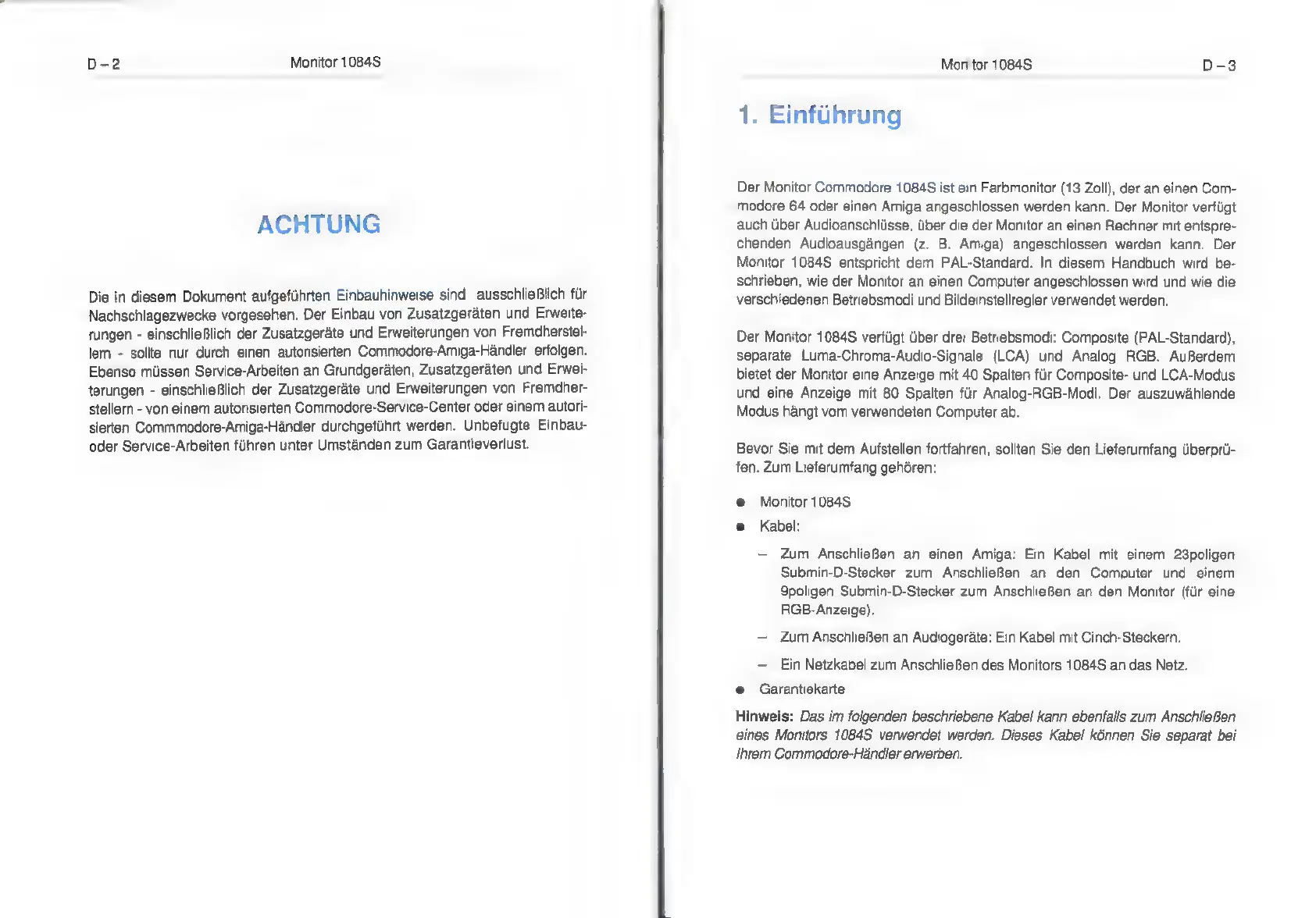

D-2 Monitor 1084S
ACHTUNG
Die
in
diesem
Dokument
aufgeführten
Einbauhinweise
sind
ausschließlich
für
Nachschlagezwecke
vorgesehen.
Der
Einbau
von
Zusatzgeräten
und
Erweite-
rungen
-
einschließlich
der
Zusatzgeräte
und
Erweiterungen
von
Fremdherstel-
lern
-
sollte
nur
durch
einen
autorisierten
Commodore-Amiga-Händler
erfolgen.
Ebenso
müssen
Service-Arbeiten
an
Grundgeräten,
Zusatzgeräten
und
Erwei-
terungen
-
einschließlich
der
Zusatzgeräte
und
Erweiterungen
von
Fremdher-
stellern
-
von
einem
autorisierten
Commodore-Service-Center
oder
einem
autori-
sierten
Commmodore-Amiga-Händler
durchgeführt
werden.
Unbefugte
Einbau-
oder
Service-Arbeiten
führen
unter
Umständen
zum
Garantieverlust.
Monitor 1084S D-3
1. Einführung
Der Monitor Commodore 10848 ist ein Farbmonitor (13 Zoll), der an einen Com-
modore 64 oder einen Amiga angeschlossen werden kann. Der Monitor verfügt
auch über Audioanschlüsse, über die der Monitor an einen Rechner mit entspre-
chenden Audioausgängen (z. B. Amiga) angeschlossen werden kann. Der
Monitor 1084S entspricht dem PAL-Standard. In diesem Handbuch wird be-
schrieben, wie der Monitor an einen Computer angeschlossen wird und wie die
verschiedenen Betriebsmodi und Bildeinstellregler verwendet werden.
Der Monitor 1084S verfügt über drei Betriebsmodi: Composite (PAL-Standard),
separate Luma-Chroma-Audio-Signale (LCA) und Analog RGB. Außerdem
bietet der Monitor eine Anzeige mit 40 Spalten für Composite- und LCA-Modus
und eine Anzeige mit 80 Spalten für Analog-RGB-Modi. Der auszuwählende
Modus hängt vom verwendeten Computer ab.
Bevor Sie mit dem Aufstellen fortfahren, sollten Sie den Lieferumfang überprü-
fen. Zum Lieferumfang gehören:
e Monitor 1084S
e Kabel:
— Zum Anschließen an einen Amiga: Ein Kabel mit einem 23poligen
Submin-D-Stecker zum Anschließen an den Computer und einem
9poligen Submin-D-Stecker zum Anschließen an den Monitor (für eine
RGB-Anzeige).
— Zum Anschließen an Audiogeräte: Ein Kabel mit Cinch-Steckern.
— Ein Netzkabel zum Anschließen des Monitors 1084S an das Netz.
e Garantiekarte
Hinweis: Das im folgenden beschriebene Kabel kann ebenfalls zum Anschließen
eines Monitors 1084S verwendet werden. Dieses Kabel können Sie separat bei
Ihrem Commodore-Händler erwerben.
