SPC-8520-LA , SPC-8521-LA
Connector & Jumper Location
1
1
1
1
1
1
1
11
1
1
1
1
1
1
1
1
1
1
1
1
CN3
CNK1
CNJ1
JP3
CNW1
JBAT1
CNJ2
CNQ2
JKB1
JP5
CNP1
CNF1
JP3JP2JP1CNI1
CNG1CNG2
CNA1
CN1CN2
CNL1
CNU1
CNU2
CNV1
CNQ1
CND1
CNE1
1
CN6

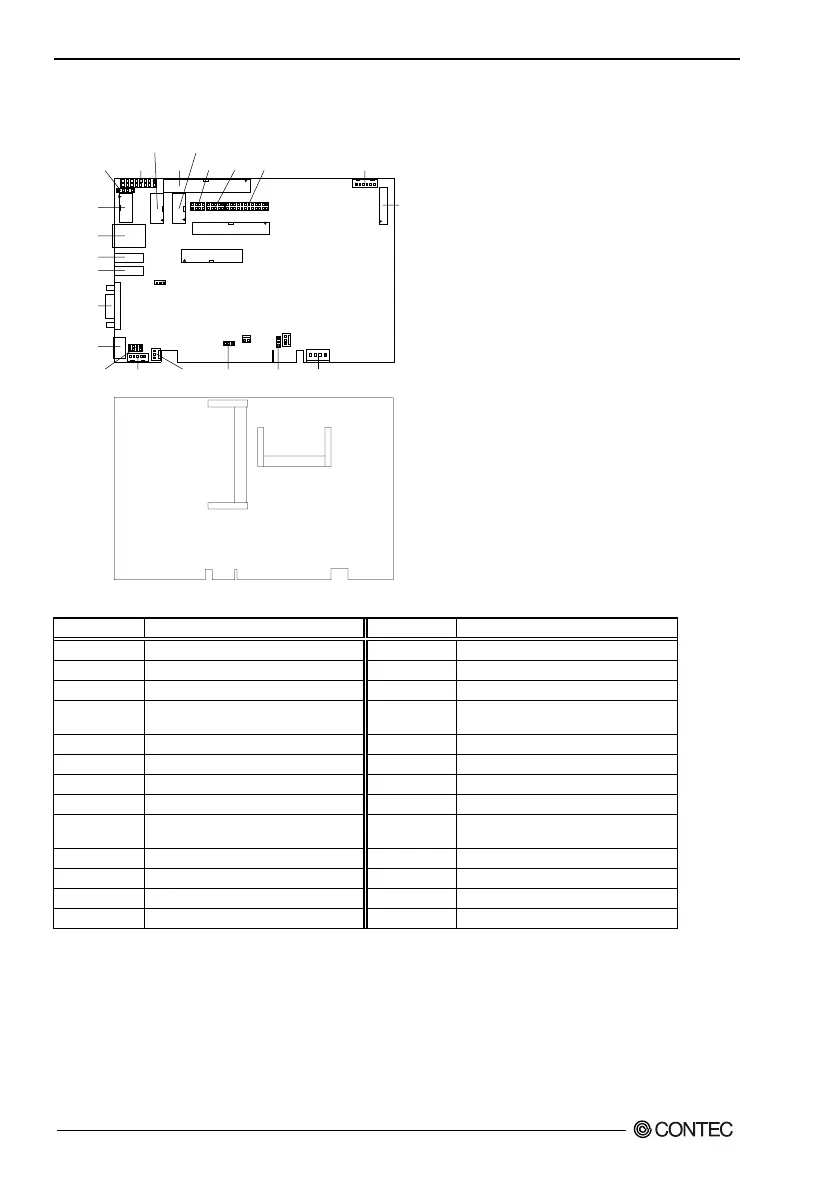

Figure 2.1. Connector & Jumper Location
Item Content
Item Content
CN1 Front Panel Connector CNK1 LVDS LCD Panel Connector
CN2 CD-IN Connector CNL1 10/100BASE-TX LAN Connector
CN3 ATX power control Connector CNP1 Parallel Port Connector
CN6
External Power Connector
(only SPC-8521-LA)
CNQ1 Keyboard / Mouse Connector
CNA1 Audio connector CNQ2 External Keyboard Connector
CND1 SO-DIMM Memory Socket CNU1 / CNU2 USB Connector
CNE1 CF Slot CNW1 On board Battery Connector
CNF1 Floppy Disk Drive Connector JBAT1 Clear CMOS Content
CNG1 / CNG2
Serial Port Connector
(SERIAL1,SERIAL2)
JKB1 Keyboard / Mouse Selector
CNV1 Analog RGB Connector JP1 RS-422A/485 Terminator
CNI1 Primary IDE Connector JP2 / JP3 RS-232C/422A/485 Selector
CNJ1 FAN1 Connector JP5 Clear ROM Content
CNJ2 FAN2 Connector
