Guide pas à pas pour l’Unidrive M200/M201/M300 13
Édition : 1
English
Français
Deutsch Italiano Español
ÉTAPE 3 : Montage du variateur
Plage de température ambiante en fonctionnement :
- 20 à 55 °C
Un déclassement des courants de sortie peut être nécessaire pour des températures ambiantes >40 °C.
Consulter le Guide d’installation - Puissance (Section 5.1) correspondant. Pour les installations UL,
la température ambiante maximale autorisée est de 50 °C, quel que soit le déclassement appliqué.
Le variateur peut être fixé sur une paroi ou encastré (voir le chapitre 3 du Guide d’installation - Puissance).
Le Tableau 3-1 fournit des indications sur les espacements.

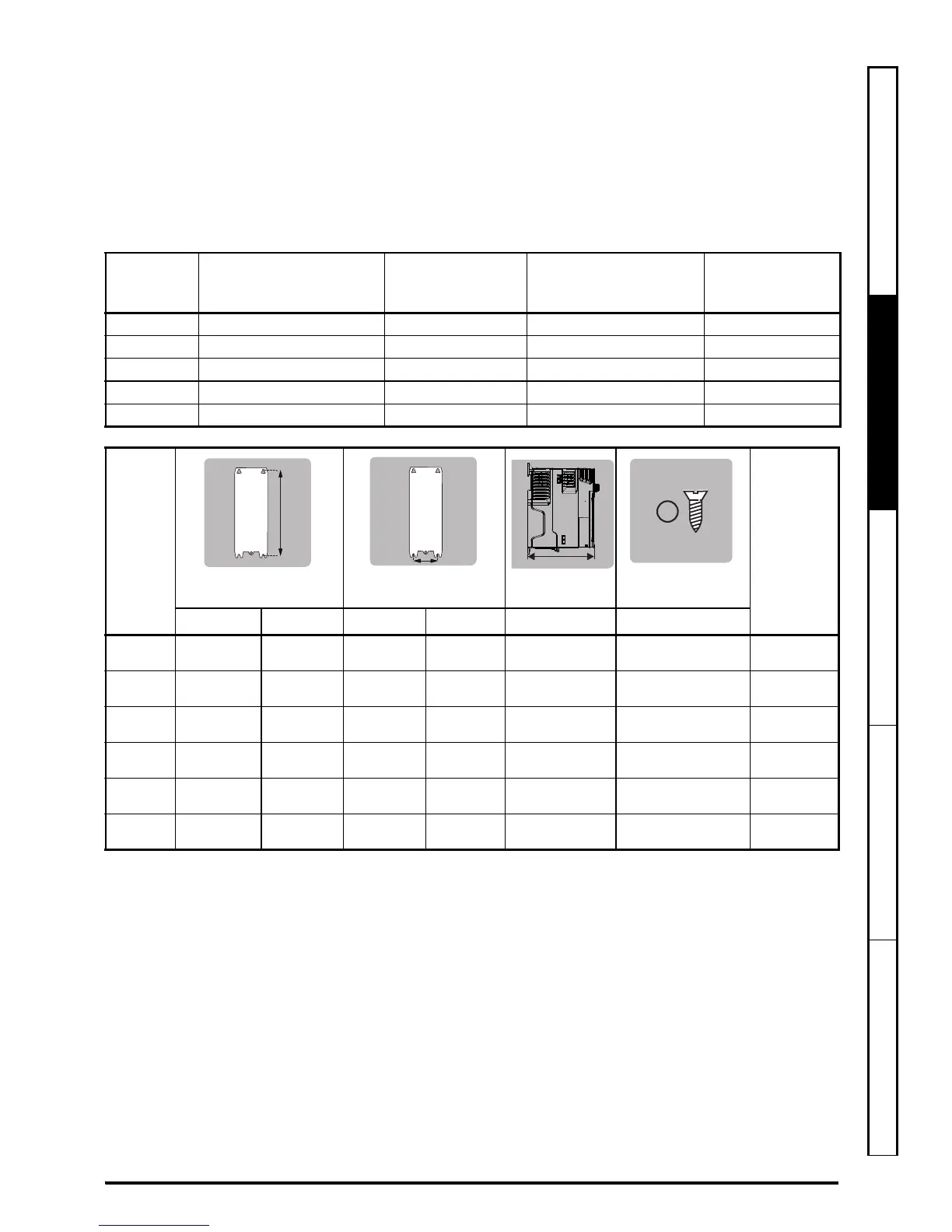

Tableau 3-1 Espacement recommandé
* Le Potentiomètre de référence de vitesse ajoute 11 mm supplémentaires à la profondeur totale pour les
variateurs Unidrive M201 uniquement.
ÉTAPE 4 : Montage de l’étrier de mise à la terre
L’étrier de mise à la terre facilite la gestion des câbles après leur connexion au variateur. L’étrier est aussi utilisé
pour fixer le blindage des câbles à la terre afin de permettre la conformité CEM (voir la Figure 7-1).
Taille
Espacement entre le
variateur et l’armoire /
filtre CEM
Espacement entre
les variateurs
Espacement au-dessus
du variateur
Espacement sous
le variateur
5 30mm 0mm 100mm 100mm
6 30mm 0mm 100mm 100mm
7 45mm 30mm 60mm 100mm
8 45mm 30mm 60mm 100mm
9 45mm 60mm 60mm 100mm
Taille Poids
HWP*Ø
Fixation Hors tout Fixation Hors tout Hors tout Diamètre
5 375 mm 391 mm 106 mm 143 mm 200 mm 6,5 mm 7,4 kg
6 378 mm 391 mm 196 mm 210 mm 227 mm 7,0 mm 14 kg
7 538 mm 557 mm 220 mm 270 mm 280 mm 9,0 mm 28 kg
8 784 mm 804 mm 259 mm 310 mm 290 mm 9,0 mm 52 kg
9E 1051 mm 1069 mm 259 mm 310 mm 290 mm 9,0 mm 46 kg
9A 1090 mm 1108 mm 259 mm 310 mm 290 mm 9,0 mm 66,5 kg
