SCHRITT 6: Abdeckung abnehmen

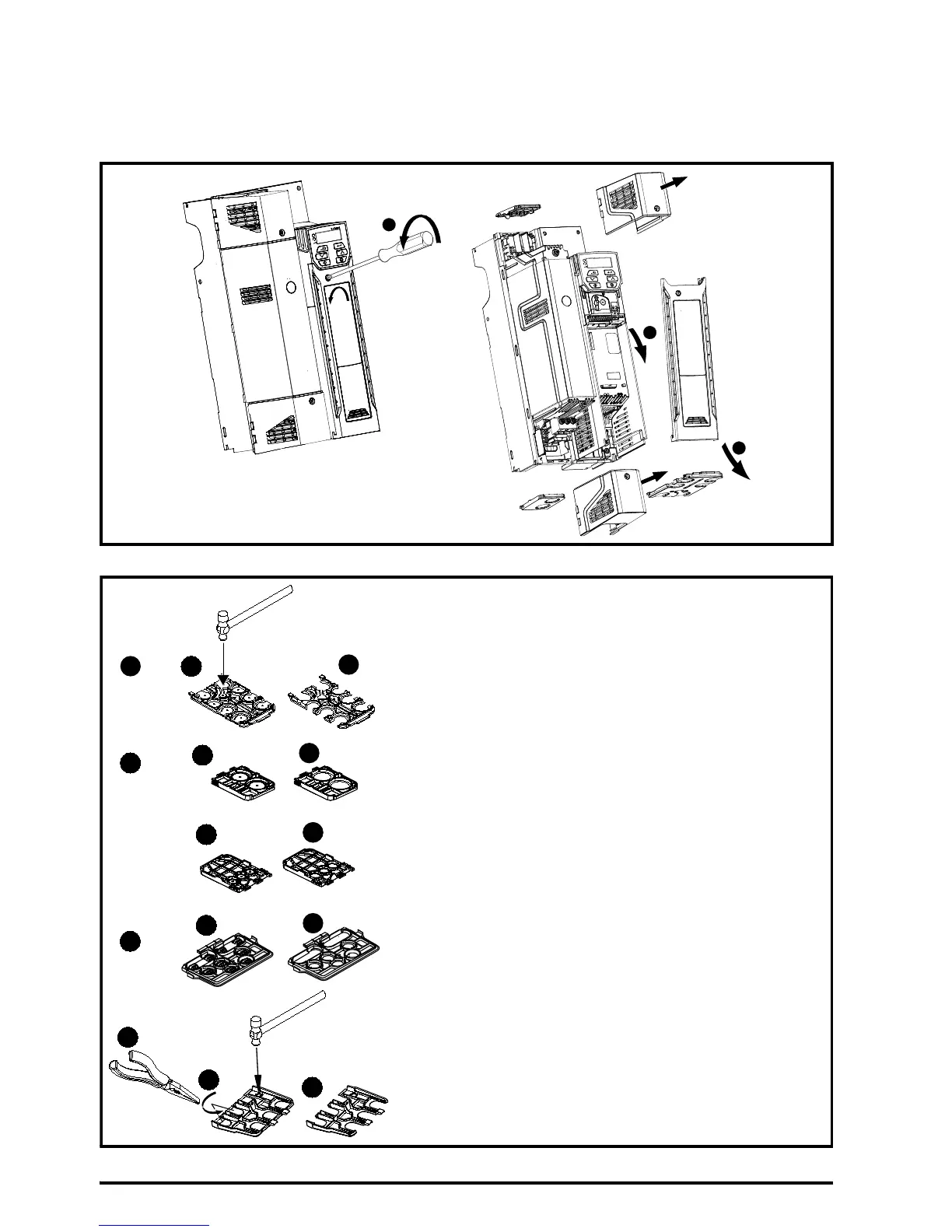

1. Drehen Sie die Verriegelung der Klemmenabdeckung mit einem Schlitzschraubendreher um etwa 30° gegen
den Uhrzeigersinn.
2. Schieben Sie die Klemmenabdeckung nach unten.
3. Entfernen Sie die Klemmenabdeckung in der dargestellten Richtung.
Entfernen der Ausbrüche der Kabeleinführungen
A: Baugröße 5 bis 9
B: Nur Baugröße 5
C: Nur Baugröße 6
D: Baugröße 7 bis 9
Legen Sie die Kabeleinführung auf eine flache feste Oberfläche.
Schlagen Sie die erforderlichen Ausbrüche mit einem Hammer
wie dargestellt (1) heraus. Für die Baugrößen 7 bis 9 kann eine
Zange verwendet werden, um die Ausbrüche zu entfernen.
Greifen Sie den entsprechenden Ausbruch mit der Zange und
drehen Sie ihn wie gezeigt (3). Wiederholen Sie dies, bis alle
erforderlichen Ausbrüche entfernt worden sind (2). Entgraten Sie
alle Ausbrüche.
Abdeckkappen für die Kabeleinführung sind im Zubehörsatz für
Baugröße 5 und 6 enthalten.
