ÉTAPE 7 : Identification des composants du variateur

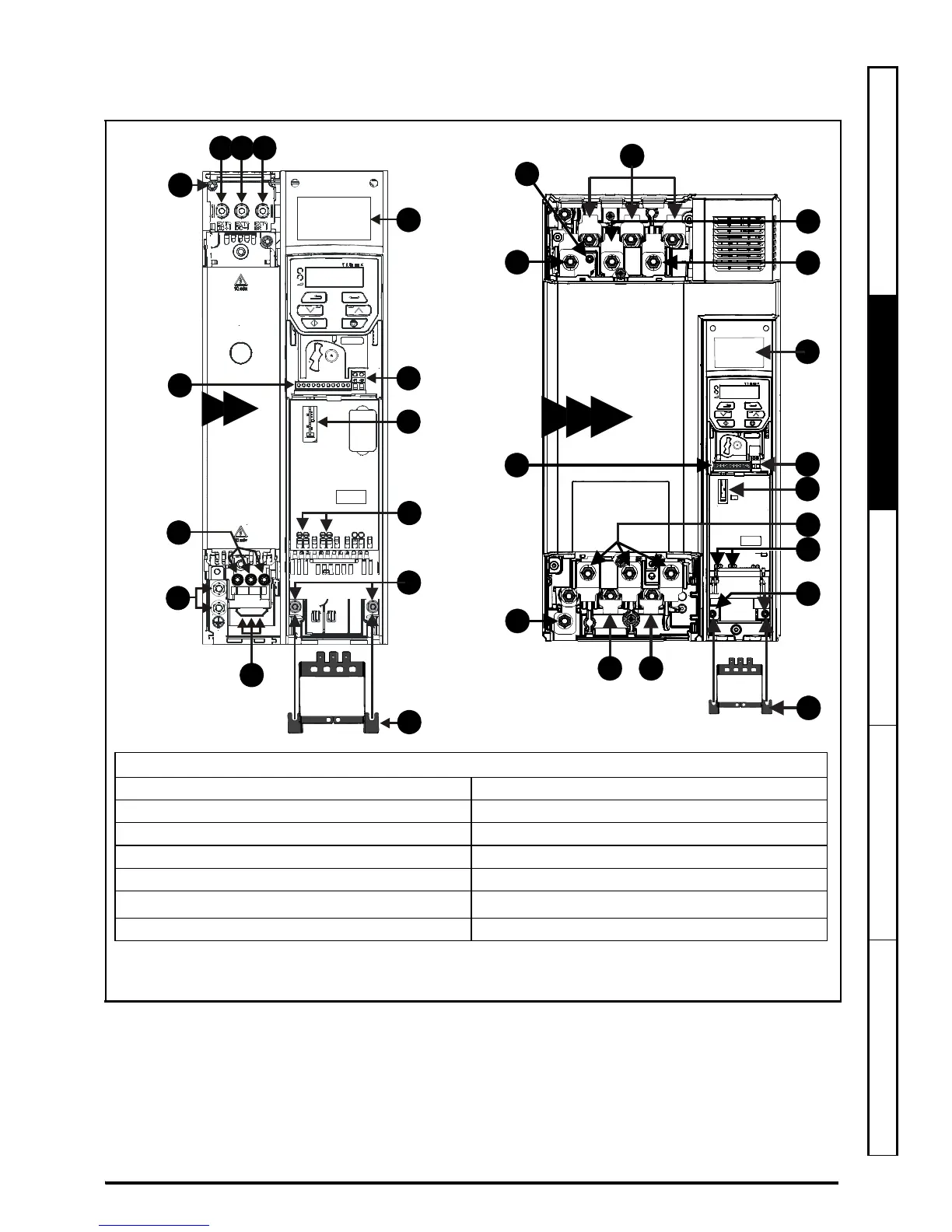

Figure 7-1 Schéma des composants
PE
+DC -DC
U
V
W
L1 L2 L3
6
5
5
1
41 42
2
3
4
7
7
8
9
+DC
BRAKE
8
10
11
13
7 8
9
12
5
1
2
7
U V W
5
12
12
12 12
910
8
12
1
1
2
3
13
11
4
5
6
7
6
5
Légende
1. Étiquette de valeurs nominales 2. Connexions relais
3. Emplacement 1 du module optionnel 4. Raccordements au moteur
5. Raccordements à la terre 6. Raccordement de l'alimentation AC
7. Raccordements de contrôle 8. Bus DC +
9. Bus DC - 10. Borne de freinage
11. Étrier de mise à la terre des câbles
12. Vis du filtre CEM interne
*
13. Bornes Absence sûre du couple (STO)**
* Avant de retirer la vis, consulter le chapitre 4 du Guide d’installation - Puissance.
** Unidrive M300 uniquement.
