48 Unidrive M200/M201/M300 Guía detallada
Edición: 1

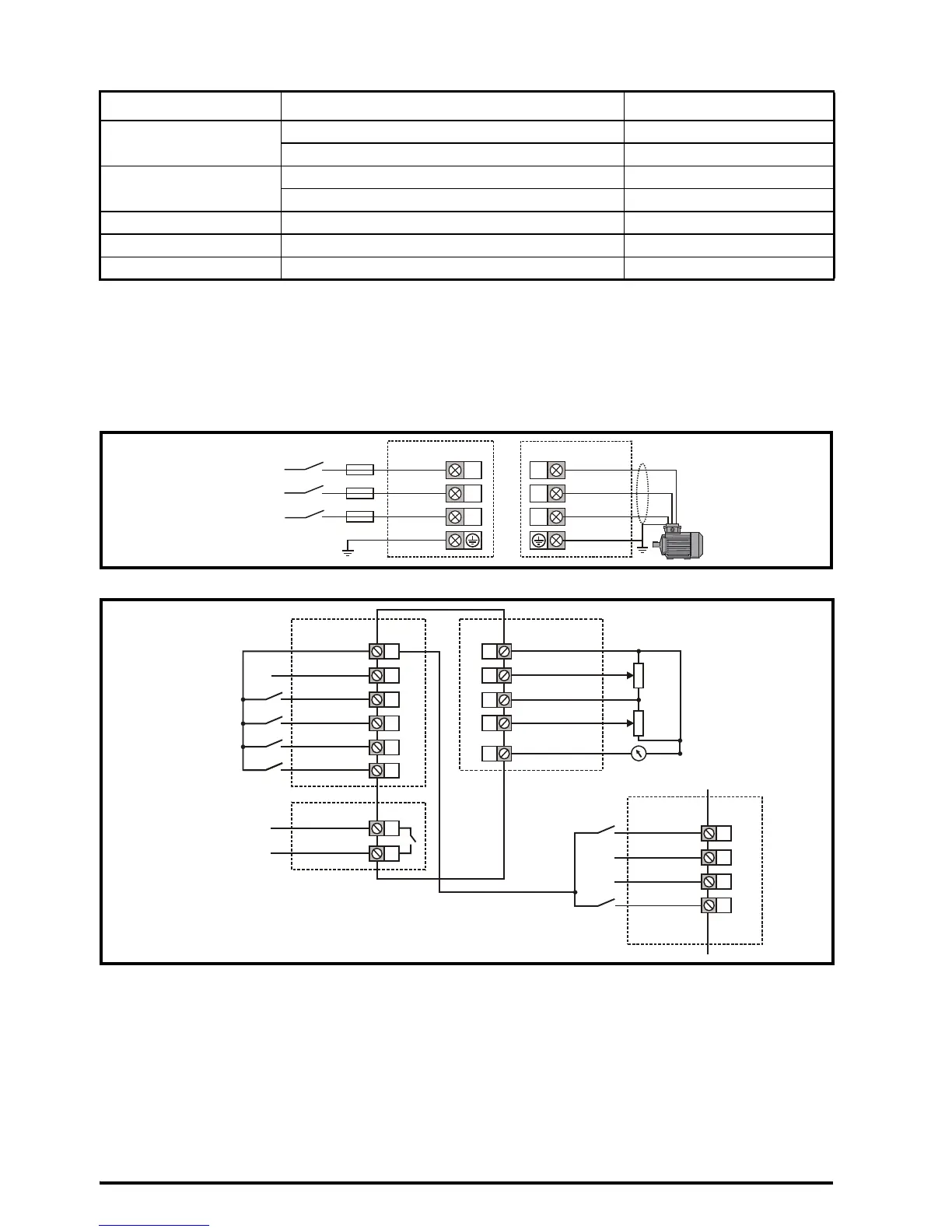

Tabla 7-1 Valores de par recomendados
PASO 8: Cableado del accionamiento
M200/M300: El diagrama de cableado es para la configuración por defecto del accionamiento (Pr 05 ajustado en
AV), cuya frecuencia se controla mediante Entrada analógica 1 (0 -10 V) o Entrada analógica 2 (0-10 V),
seleccionada por el terminal 14.
M201: Para el ajuste por defecto se utiliza el Potenciómetro de referencia de velocidad integrado en lugar de la
entrada analógica para la referencia de frecuencia (solo se requiere el terminal de activación del accionamiento).
Figura 8-1 Conexiones de los terminales de potencia
Figura 8-2 Conexiones de terminales de control de Unidrive M200/M201/M300
* No se requiere en los accionamientos Unidrive M201 dado que el producto ya tiene integrado el Potenciómetro
de referencia de velocidad. Las órdenes de marcha/parada se realizan desde el teclado y, si se necesita la
dirección inversa, el usuario debe fijar Pr 17 en On.
** 250 VCA como máximo (UL clase 1).
*** Unidrive M300 utiliza entradas Safe Torque Off (activación del accionamiento) y el terminal 11 no está asignado.
Consulte la sección 4.1 de la Guía de Consulta Rápida sobre Control, información y diagramas de control de
configuraciones alternativas.
Si es necesario, se puede conectar una resistencia de frenado externa. Para obtener más información, consulte el
Capítulo 4 de la Guía de instalación.
Tamaño de modelo Descripción del terminal Ajustes de par
Todo s
Terminales de control 0,2 N m
Terminales de relé 0,5 N m
5
Terminales de alimentación 1,5 N m
Terminales de tierra 2,0 N m
6 Terminales de alimentación y a tierra 6,0 N m
7 Terminales de alimentación y a tierra 12 N m
8 y 9 Terminales de alimentación y a tierra 15 N m
L1
L2
L3
U
V
W
Alimentación de CA Motor
Alimentación CA
de 3 fases
9
10
11
12
13
14
E/S digital
41
42
Accionamiento OK
Relé 1**
1
2
E/S analógica
7
4
5
Salida de frecuencia
10 kΩ
31
32
35
36
ST01
0 V
ST01
0 V
ST02
ST02
Solo M300
Usuario 24 V
Usuario 24 V
E/S digital 1
Entrada digital 2
Entrada digital 3
Entrada digital 4
Entrada digital 5
0 V
Entrada analógica 1
Usuario 10 V
Entrada analógica 2
Salida analógica 1
10 kΩ
Frecuencia cero
Activación de
accionamiento***
Marcha adelante*
Marcha atrás*
Seleccionar entrada
analógica 1/ entrada
analógica 2*
Referencia de
frecuencia 1*
Referencia de
frecuencia 2*
Safe Torque
Off
