15. No toque un motor en funcionamiento. Los motores
pueden funcionar a temperaturas altas.
16. No se debe manipular la bomba ni el motor de la
bomba, ni cambiar los cables con las manos mojadas
o cuando se esté parado sobre una superficie mojada
o húmeda o en el agua.
Riesgo de choque eléctrico.
Puede provocar choque, quemadura o muerte. No
camine sobre un área húmeda. No levante la bomba
por el cordóneléctrico.
Instalación
1. Saque los tapones de plástico de las aberturas de la
bomba y coloque la bomba tan cerca de la fuente
de suministro de agua como sea posible (cuanto
menor sea la distancia, mejor será el desempeño de
labomba).
AVISO No asegure la bomba en una posición con el
motor mirando hacia abajo. El motor es a prueba de
salpicaduras, pero no es impermeable.
Riesgo de incendio o de
explosión. Puede causar lesiones graves, daños
materiales o muerte. El motor no es a prueba
de inflamación. No se debe usar en atmósferas
explosivas. No bomba de líquidosinflamables.
2. Asegure la bomba sobre una superficie sólida.
3. Conecte la manguera de salida.
4. Cebe la bomba:
• Conecte la manguera de admisión y conectar el
filtro deaspiración (uso general) o Pud-L-Scoop
(superficie plana). Asegúrese de que todas las
conexiones estén herméticas.
• Llene la manguera de admisión con agua y
coloque el extremo abierto de la manguera en el
agua que deseebombear.
AVISO No permita que la manguera de admisión esté
sobre la tierra o arena ya que puede hacer que la
bomba se desgaste con rapidez.
5. Asegúrese de que la línea de descarga esté abierta y
que la línea no esté enroscada ni enrollada.
6. Conecte los cables conductores del motor según se
indica en la Tabla 1 y se ilustra en la Figura 1. La
bomba se iniciará inmediatamente cuando se conecta
a la energía.
AVISO Para que la bomba marche en la dirección
correcta, se deben conectar los cables en
formacorrecta.
7. Suministro de corriente: La bomba ha sido diseñada
para usarse con una batería de CC de 12 voltios. La
operación requiere un mínimo de alimentación de
12voltios.
Conecte la ... Al ...
1. Abrazadera con
mango rojo de
labatería
Borne positivo (+) de
labatería
2. Abrazadera con
mango negro de
labatería
Borne negativo (-) de
labatería
Tabla I – Conexiones de cables
Operación
Riesgo de choque eléctrico. Puede
provocar choque, quemadura o muerte. No se debe
manipular una bomba o un motor de bomba con las
manos mojadas o parado sobre una superficie mojada,
húmeda o en elagua.
Riesgo de incendio o de explosión.
Puede causar lesiones graves, daños materiales o muerte.
No se debe usar en atmósferas explosivas. Esta bomba se
debe utilizar solamente para bombear agua.
1. La junta del eje y el impulsor dependen del agua para
su lubricación y enfriamiento. No haga funcionar la
bomba a menos que esté bombeando agua. La junta
se estropeará si se permite que la bomba marche en
seco. Llene la manguera de admisión con agua antes
de cada uso. Esto se debe hacer antes de encender
labomba.
AVISO NO deje que esta bomba marche en
seco. Si la bomba marcha en seco, la garantía
quedaráanulada.
2. El motor de la bomba requiere una batería
completamente cargada de 12 V CC para su
funcionamiento.
Riesgo de choque eléctrico.
Puede provocar choque, quemadura o muerte. Antes
de tratar de verificar por qué la unidad ha dejado de
funcionar, desconecte la batería de launidad.
3. Asegúrese de que todas las conexiones de aspiración
sean herméticas. La mayoría de los problemas
de cebadura se deben a fugas de aire en la línea
deaspiración.
4. Si la bomba no se autoceba en un minuto,
desconecte la bomba de la batería y consulte la
sección de Localización defallas.
Mantenimiento
1. Cambie el impulsor y el disco de levas cada
250horas deuso.
AVISO Un uso riguroso o abrasivo puede gastar el
disco de levas rápidamente. Césped, lodo, arena y
gravilla pueden causar desgaste abrasivo. Mantenga
la admisión de la bombadespejada.
2. Cuando haya terminado de bombear, desconecte los
cables de la fuente de corriente para asegurarse de
que la unidad esté apagada.
3784 1000
Black Handled
Clamp to the
Negative Battery
Te rminal
Red Handled
Clamp to the
Positive Battery
Te rminal

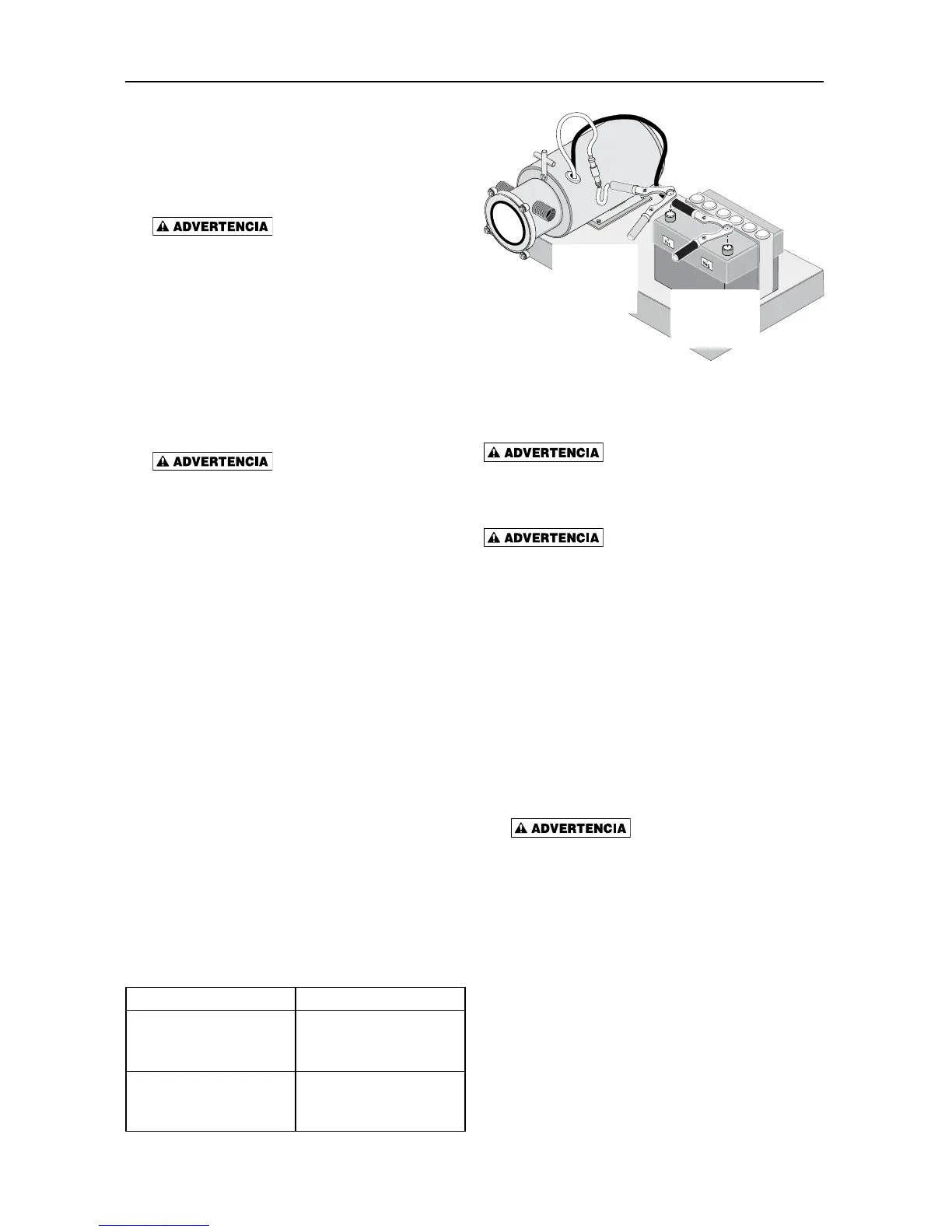

Figura 1 – Conexiones de cables.
Abrazadera de
mango rojo al
borne positivo de
la batería
Abrazadera de
mango negro al
borne negativo de
la batería
