AÉROTHERME MURAL À GAZ À ÉVACUATION DIRECTE À CONTRE-COURANT 11
SORTIE LATÉRALE EN OPTION DE PLOMBERIE BRUTE N° 6701
Installez l’arrêt d’enduit comme illustré sur les figures. 12 et
13. Les brides de l’arrêt d’enduit épaississent l’enduit normal.
En cas de «construction à paroi sèche» ou d’utilisation de
tout autre matériau mince, les brides doivent être coupées au
ras de la surface du mur.
Suivez attentivement les mesures indiquées et notez que
lorsqu'une sortie latérale est utilisée, l’encadrement de la
fournaise doit se trouver à exactement 10cm (4po) de la
surface du mur adjacent, à l'exception du dégagement
minimum qui peut être de 2cm (3⁄4po) en cas d’utilisation de
la trousse de grille de diffusion un sens6704 en option.

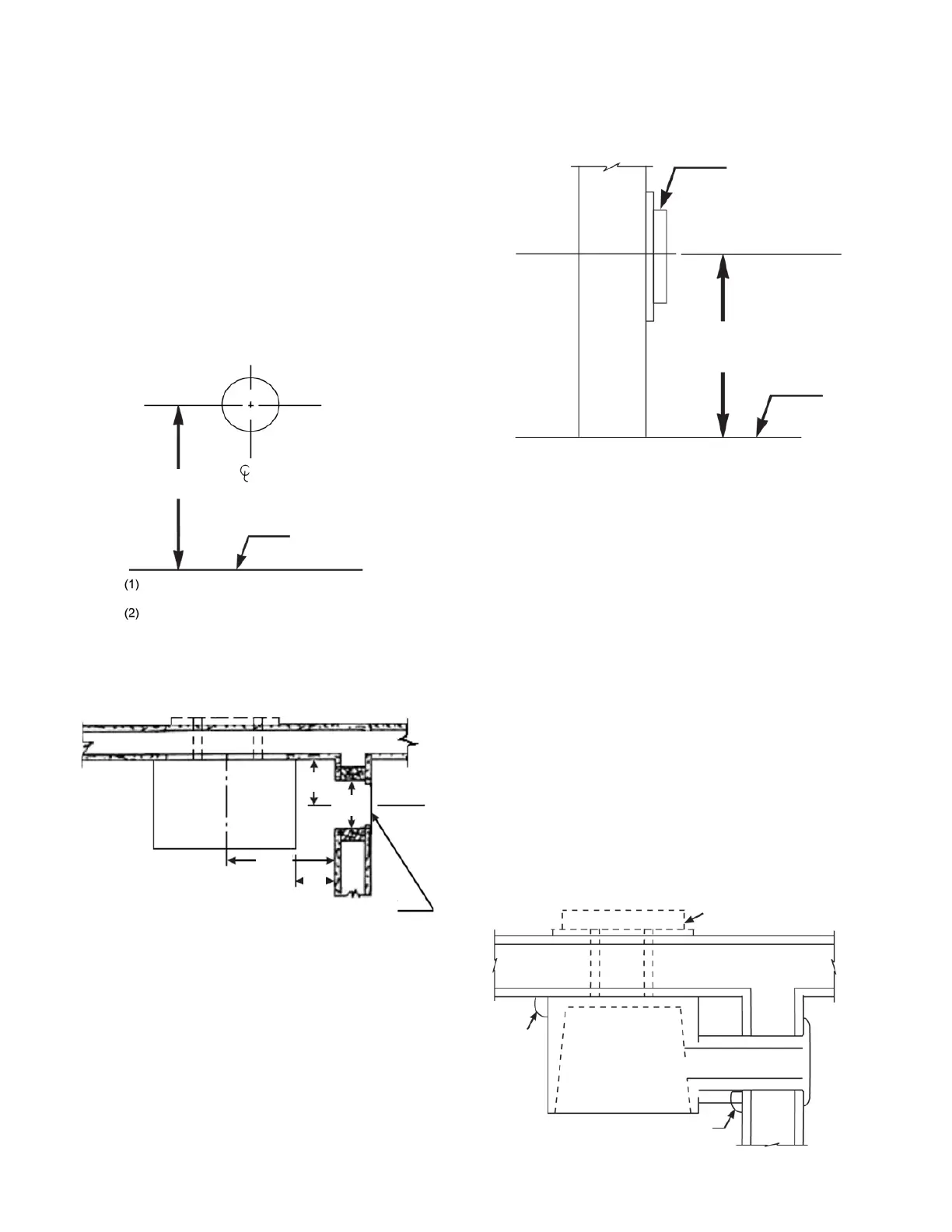

FIGURE11  OUVERTURE MURALE MONTAGE EN SURFACE
FIGURE12  INSTALLATION D’ARRÊT D’ENDUIT
FIGURE13  INSTALLATION D’ARRÊT D’ENDUIT
TROUSSE DE FIXATION DE LA GRILLE DE SORTIE LATÉRALE
EN OPTION N° 6701 Se reporter à la figure14.
1. Avant de mettre la fournaise en place, découpez une
ouverture rectangulaire de 12,7x17,7cm (5pox7po) dans
l’encadrement extérieur de la fournaise à l'endroit marqué.
Voir page10, figure10.
2. Placez le capuchon extérieur contre l’encadrement avec
les brides intérieures exactement sur les bords du trou
découpé, marquez l'emplacement de la vis, déplacez le
capuchon et percez des trous n°33 pour les vis à tôle.
3. Retirez le plateau d’éjection et les entrées défonçables pour
les vis de la doublure intérieure.
4. Fixez la baguette de bois de 2,5x2,5cm (1x1po) (non
incluse avec cette trousse) au mur situé à côté de la sortie
latérale comme solution de rechange pour les bandes
d’apport de métal.
5. Fixez les bandes d’apport de métal sur le côté de
l’encadrement de la fournaise avec la surface avant située
exactement à l'opposé de l'avant de la bande de support en
bois.
6. Une fois la fournaise en place, placez le capuchon extérieur
à travers l’arrêt d’enduit serré contre l’encadrement de
la fournaise. Ensuite, marquez et découpez l’extrémité
extérieure au ras de la surface du mur.
7. Appuyez le capuchon intérieur contre la doublure, marquez
et découpez-le au ras de la surface du mur. Installez
d'abord le capuchon extérieur, puis le capuchon intérieur,
en fixant dans tous les trous à l’aide des vis fournies.
FIGURE14  TROUSSE DE FIXATION DE LA GRILLE6701
L’ARRÊT D’ENDUIT LATÉRAL EST CENTRÉ
EXACTEMENT À 15,2 CM (6 PO) DE L’ARRIÈRE
DE L’AÉROTHERME
28,2 cm
(11-1/8 po)
15,2 cm
(6 po)
15,8 cm
(6-1/4 po)
10 cm
(4 po)
ARRÊT
D’ENDUIT
40 CM
(15-3/4 PO)
PLANCHER
CAPUCHON D’ÉVENT
BANDE DE
GARNITURE
APPORT
DE MÉTAL
TROUSSE 6701
174 cm (68-1/2 po) (1)
150 cm (59 po) (2)
DU TROU DE 23,5 CM (9-1/4 PO)
DE DIAMÈTRE ET FOURNAISE
PLANCHER
FINI
MODÈLES
MODÈLES
À
À
MODÈLES - DVCF60XD
MODÈLES - DVCF40XD
