Remisage de la goupille de
cisaillement (en option)
Remplacement des goupilles de cisaillement sont fournies avec la
notice d’utilisation ou dans le panneau en plastique du guidon comme
illustré à la Figure 12. Consultez le chapitre «Tarières dans la section
«Entretien» de cette notice d’utilisation à propos du remplacement des
goupilles de cisaillement.
Outil de dégagement de la goulotte
L’outil de dégagement de la goulotte est fixée avec un support de
montage et un attache-câble sur l’arrière de l’habitacle de la tarière
à l’usine. Coupez l’attache-câble avant de mettre la souffleuse en
marche. Voir la Figure 13.
8. Fixez l’extrémité ronde de la tige de la commande de la goulotte
au commande de la goulotte avec la goupille fendue enlevée
précédemment. Voir la Figure 10.
REMARQUE : Le deuxième trou est employé pour réaliser davantage
l’enclenchement de la tige de la commande de la goulotte dans le
pignon, si besoin est. Référez-vous au «Tige de commande de la
goulotte» au chapitre «Réglages».
9. Fixez l’ensemble de rotation de la goulotte au support de la
goulotte avec l’écrou à oreilles, l’axe de chape et la goupille fendue
enlevée précédemment. Voir la Figure 11.
REMARQUE: Pour l’expédition, le fil électrique est maintenu sur
l’arrière de l’habitacle de la tarière avec un attache-câble. Coupez
l’attache-câble et jetez-le avant d’utiliser la souffleuse.
AVERTISSEMENT: Avant d’utiliser votre souffleuse, référez-vous
à «Test de la commande de la tarière» dans le chapitre « Fonc-
tionnement. Lisez et suivez soigneusement les instructions et
effectuez tous les ajustements pour vérifier que votre souffleuse.

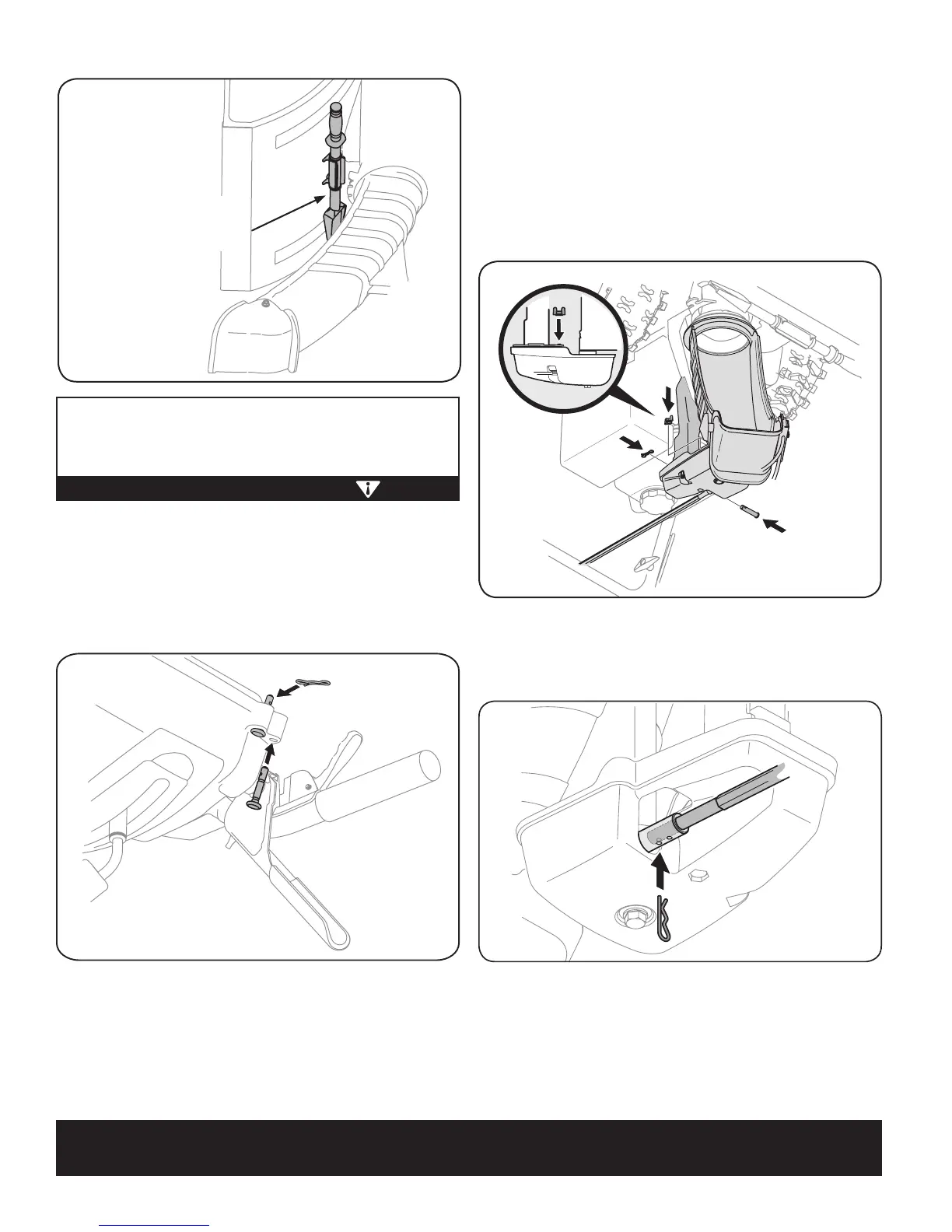

Figure 10
Figure 11
Figure 12
Figure 13
Outil de
dégagement de la
goulotte
AVERTISSEMENT
Ne débouchez jamais une goulotte obstruée avec vos mains. Arrêtez
le moteur et restez derrière le guidon jusqu’à ce que toutes les pièces
en mouvement se soient arrêtées avant d’utiliser l’outil de nettoyage
pour dégager l’obstruction.
9
MONTAGE
