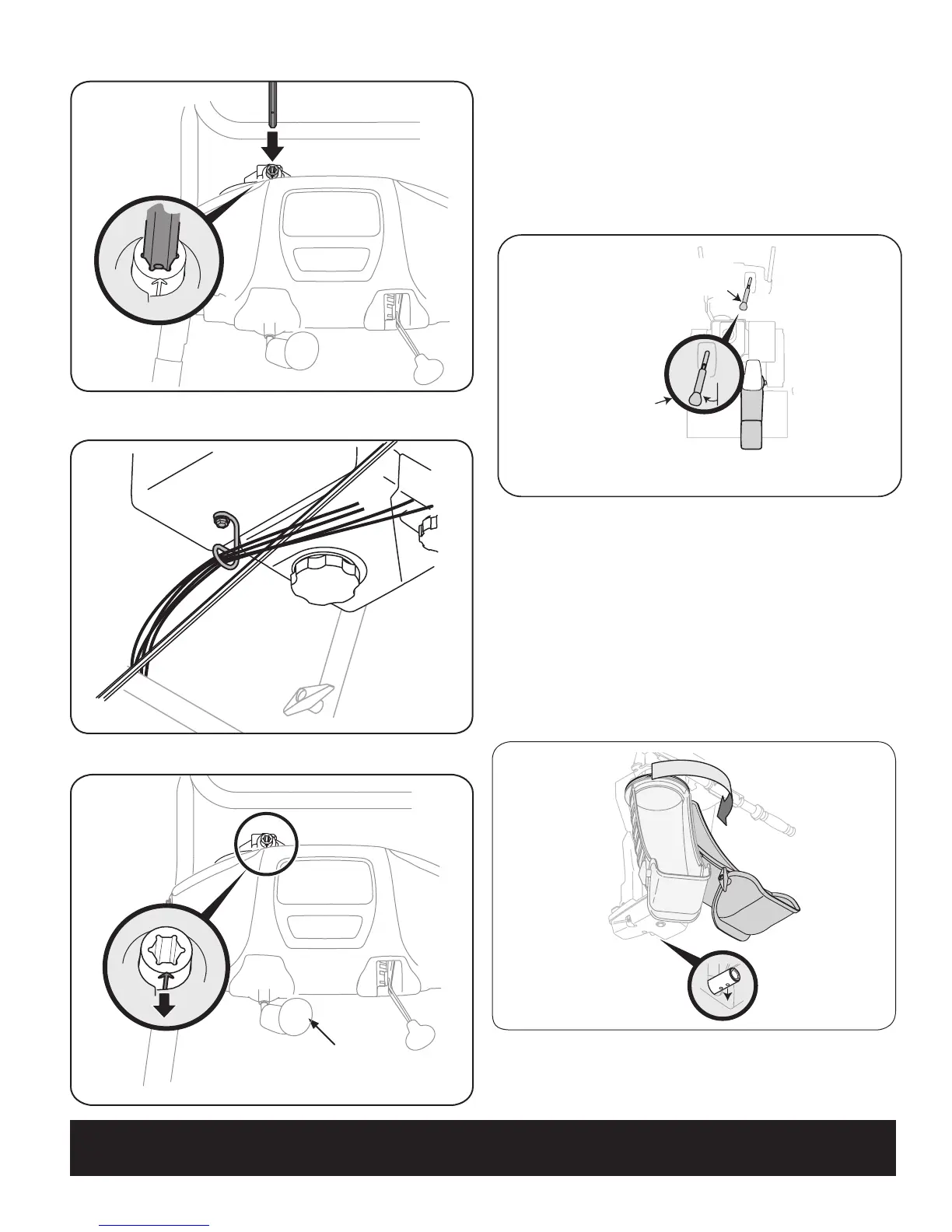

4. Serrez le déclencheur sur le levier de commande et pivotez la
goulotte par la main pour faire face à l’avant de la souffleuse. Les
trous sur l‘ensemble de rotation de la goulotte devraient être placés
vers le haut. Voir la Figure 5.
REMARQUE : La goulotte ne tournera pas sans serrer le déclencheur
sur le levier de commande.
5. Pivotez le levier de commande jusqu’à la position de 1 heure (voir
la Figure 6) pour que la flèche indicateur en argent sur le pignon
soit placé vers le haut (voir la Figure 7.
REMARQUE : Le pignon est placé sur le devant de l’unité en dessous
du tableau de bord.
REMARQUE : Le levier de commande devrait être légèrement incliné
vers la droite comme illustré à la Figure 6 et la flèche sur le pignon sur
le haut pour assurer le pivotement complet de la goulotte.
6. Vérifiez que tous les câbles sont acheminés dans le guide et qu’ils
restent placés sur le côté gauche de la tige de la commande de la
goulotte. Voir la Figure 8.
7. Tout en soutenant l’arrière du pignon, insérez l’extrémité hex. de
la tige de la commande de la goulotte (trou vers le haut) dans le
pignon. Voir la Figure 9.
Figure 6
Figure 5
Haut
Levier de
commande
.
Levier de
commande
à la position
de 1 heure
Vue de face
Levier de commande
Figure 7
Figure 8
Figure 9
8
MONTAGE
