2. Insérez l’extrémité ronde de la tige de la commande de la goulotte
(trou se dirigeant vers le haut) au fond dans la commande de la
goulotte. Voir la Figure 3B.
3. Placez la goulotte sur sa base avec la tige de la commande de la
goulotte placée sous le panneau de bord. Réinstallez le boulon
hex. enlevé précédemment mais ne le fixez pas avec l’ecrou à
oreilles à ce temps. Voir la Figure 4.
REMARQUE: Les côtés droit et gauche de la souffleuse sont
déterminés du poste de conduite, derrière la souffleuse.
REMARQUE: Cette notice d’utilisation couvre plusieurs modèles, pas
toutes les traits discutées dans ce notice sont applicables à tous les
modèles de souffleuse.
1. Placez le levier de vitesses dans la 6e position de marche avant.
2. Assurez-vous que les deux câbles, sur la partie inférieure de la
souffleuse, sont bien alignés avec les rouleaux de guidage. Voir la
Figure 1.
a. Redressez le guidon supérieur comme à la Figure 1. Alignez le
guidon supérieur avec le guidon inférieur.
b. Serrez les boutons qui maintiennent le guidon supérieur sur le
guidon inférieur.
Goulotte
1. Retirez la goupille fendue, l’écrou à oreilles et la vis hex. qui se
trouvent sur la commande de la goulotte ainsi que la goupille
fendue et l’axe de chape sur le support de la goulotte. Voir la
Figure 3A.

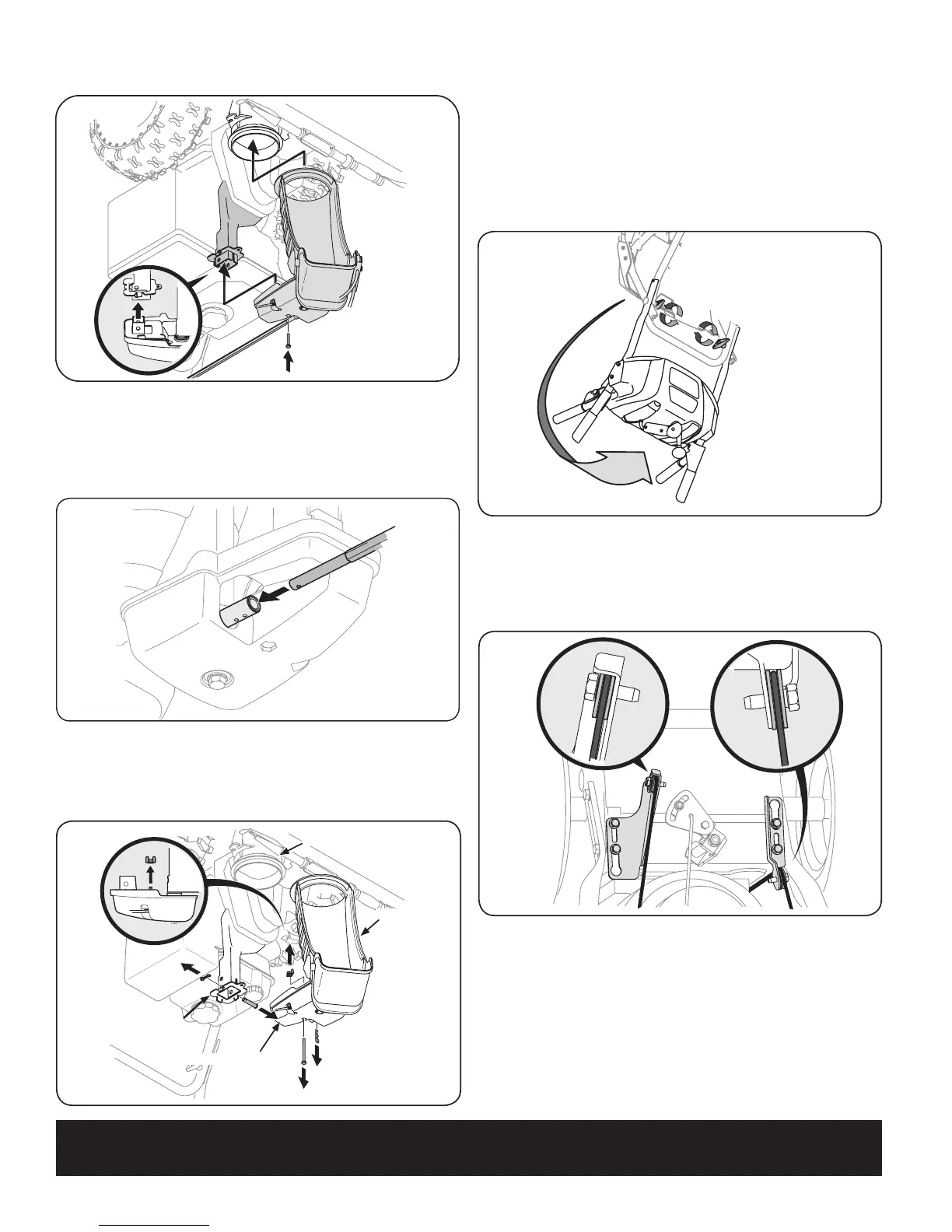

Figure 3B
Figure 4
Figure 2
Figure 3A
Commande de la goutlotte
Goulotte
Support de la
goulotte
Base
Figure 1
7
MONTAGE
