CTX MyPool pH - Elektrische Anschlüsse; Technische Daten

MyPool | pH · ORP
0000138876 Rev. 1.3 DE
3
3. ELEKTRISCHE ANSCHLÜSSE
Das Netzstromkabel an das Netz und das vorgefertigte Servo-Steuerungskabel an den Hilfskontakt der
Filterbox (230 Vca) anschließen.

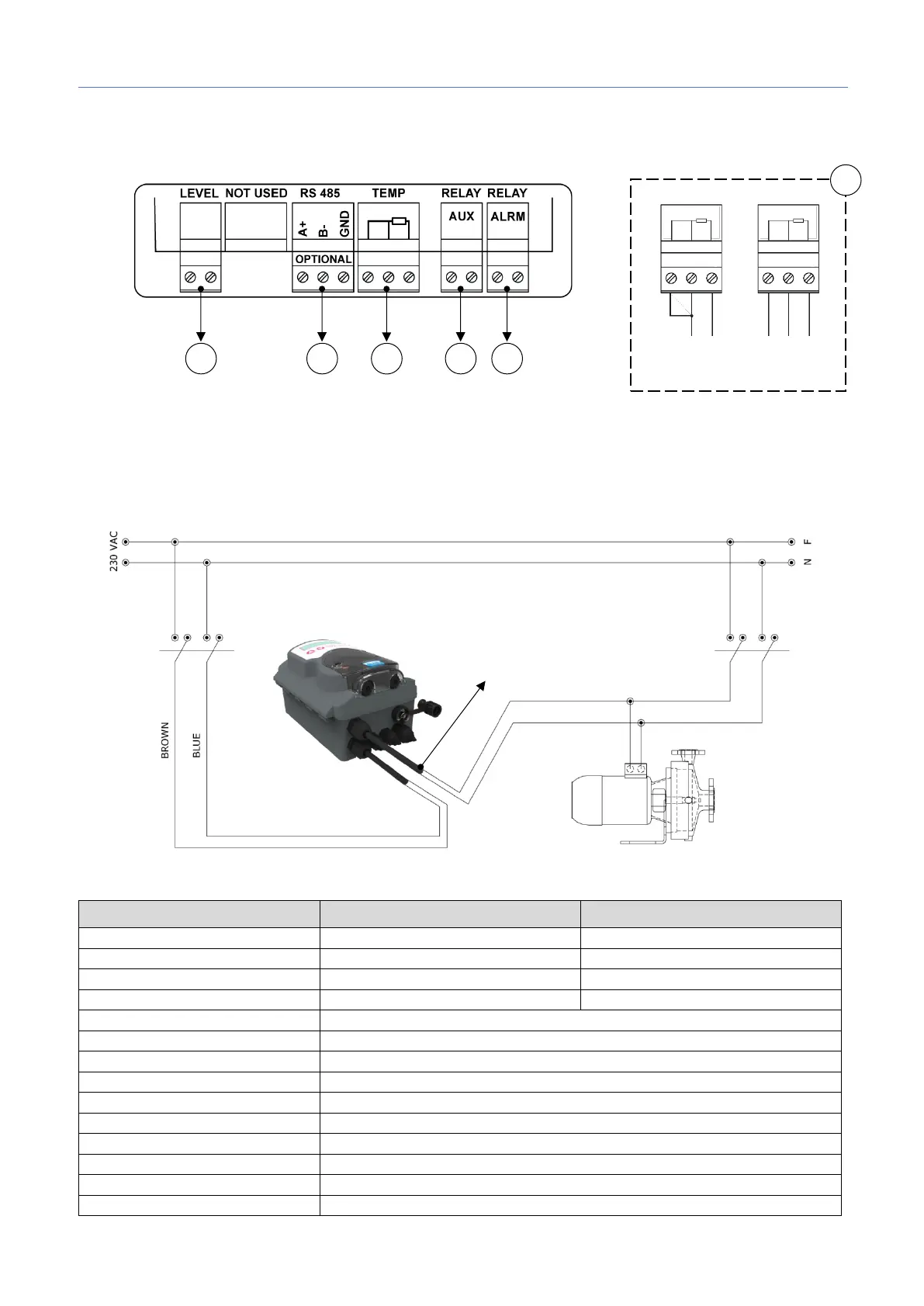

Schaltplan:
1. Eingang Füllstandsonde (Mittelbehälter)
2. RS485 Serieller Port (Anbindung an Fluidra Connect Poolautomation, optional)
3. Eingang Temperaturfühler (PT100-Fühler nicht enthalten)
4. Ausgangsrelais Hilfspumpe (Trockenkontakt, Relais 250 Vac 10 A)
5. Ausgang Fernalarmrelais (Trockenkontakt, Relais 250 Vac 10 A)
4. TECHNISCHE DATEN
Daten
MyPool pH
MyPool ORP
Messbereich
0,0 ÷ 14,0 pH
-99 ÷ 999 mV
Sollwertbereich
6,8 ÷ 7,8 pH
300 ÷ 900 mV
Genauigkeit
± 0,04 pH
± 2 mV
Genauigkeit des Geräts
0,1 pH
1 mV
Stromversorgung
230 VAC, 50/60 Hz
Schutzklasse
II
Verbrauch
10 W
Durchfluss Pumpe
1,6 l/h
Max. Gegendruck
1,5 bar
Sondenkalibrierung
Automatisch – Referenz
Pumpenstatus
Proportionale Dosierung
Peristaltik-Schlauch (ID x OD mm)
Norprene 4,8 x 8 mm
Abmessungen (H x B x T mm)
185 x 124 x 110 mm
Gewicht
1,0 kg
Umwälzpumpe 230V
1
2
4
5
3
2 Drähte 3 Drähte
3
