CTX MyPool pH - Conexões Elétricas; Especificações Técnicas

MyPool | pH · ORP
0000138876 rev. 1.3 PT
3
3. CONEXÕES ELÉTRICAS
Conectar o cabo de alimentação elétrica à rede e o cabo pré-cablado de servocomando ao contacto auxiliar da
caixa de filtro (230 Vca).

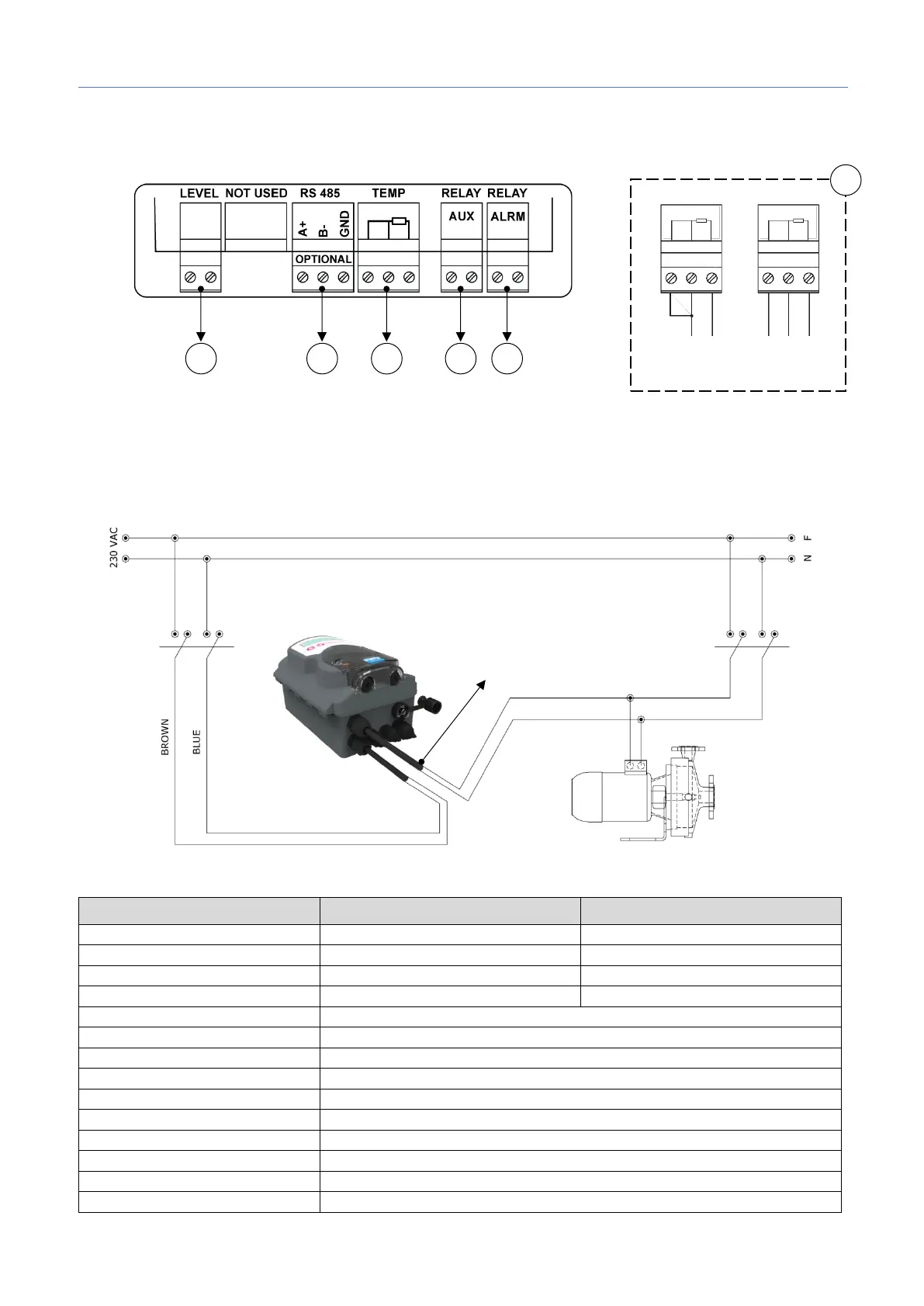

Diagrama elétrico:
1. Entrada sonda de Nível (Tanque de Produto)
2. Porta Serial RS485 (conexão à automação de pool do Fluidra Connect, opcional)
3. Entrada sonda de temperatura (sensor PT100 não incluído)
4. Relé de Saída da Bomba Auxiliar (Contacto seco, Relé 250 Vac 10 A)
5. Relé de Saída do Alarme remoto (Contacto seco, Relé 250 Vac 10 A)
4. ESPECIFICAÇÕES TÉCNICAS
Especificações
pH MyPool
MyPool ORP
Faixa de medida
0,0 ÷ 14,0 pH
-99 ÷ 999 mV
Faixa de ajuste
6,8 ÷ 7,8 pH
300 ÷ 900 mV
Precisão
± 0,04 pH
± 2 mV
Precisão do dispositivo
0,1 pH
1 mV
Alimentação
230 VAC 50/60 Hz
Classe de isolamento
II
Consumo
10 W
Taxa de fluxo da bomba
1,6 l/h
Contrapressão máx
1,5 bar
Calibração da sonda
Automática – Referência
Estado da bomba
Dosagem proporcional
Tubo peristáltico (ID x OD mm)
Norprene 4,8 x 8 mm
Dimensões (A x L x P mm)
185 x 124 x 110 mm
Peso
1,0 kg
Bomba de recirculação
230V
1
2
4
5
3
2 filos 3 filos
3
