CTX MyPool pH - Collegamenti Elettrici; Specifiche Elettriche

MyPool | pH · ORP
0000138876 rev. 1.3 IT
3
3. COLLEGAMENTI ELETTRICI
Collegare il cavo di alimentazione alla rete di alimentazione elettrica e il cavo pre-cablato del servocomando al
contatto ausiliario della scatola dei filtri (230 Vca).

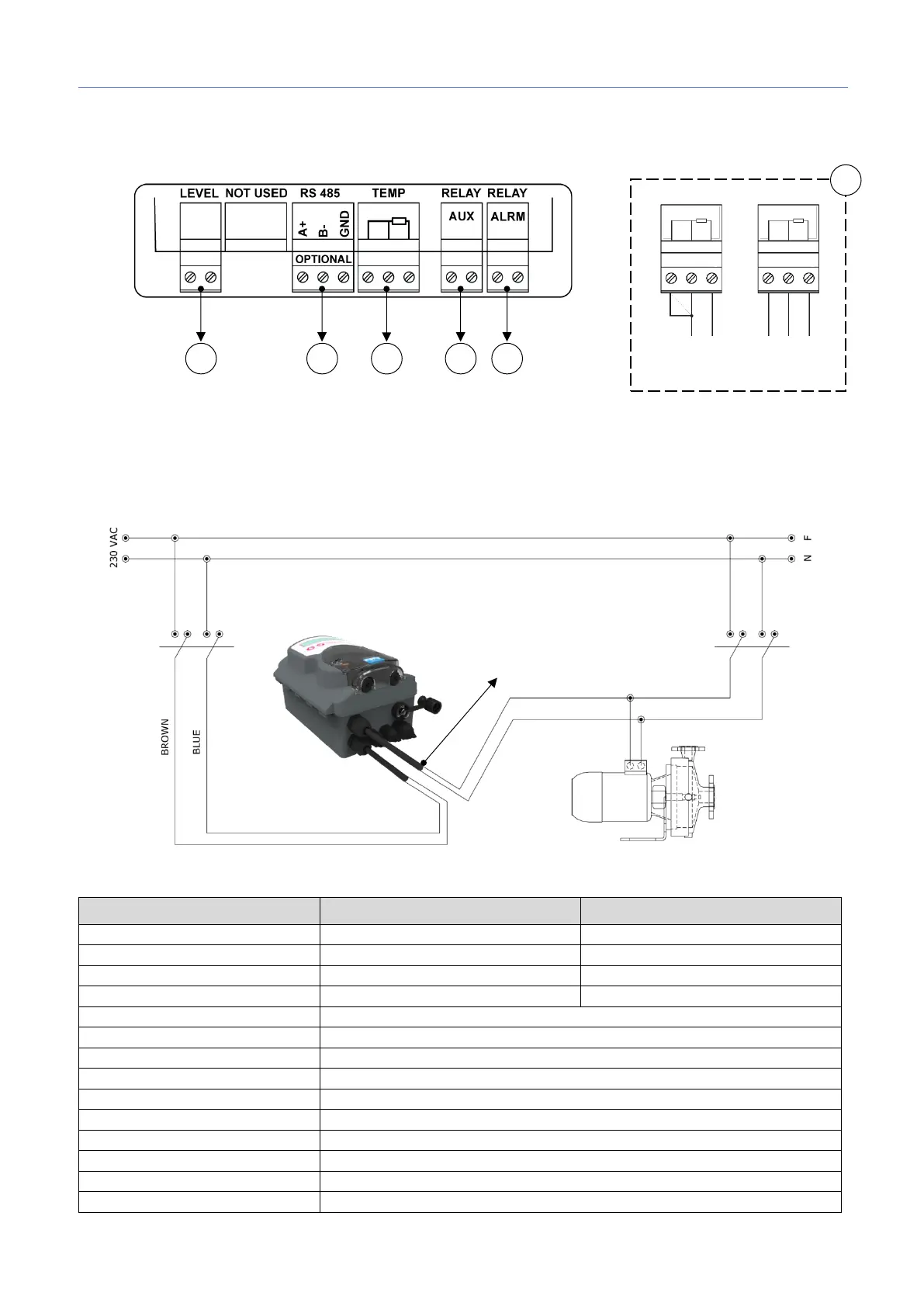

Schema di cablaggio:
1. Ingresso sonda di livello (serbatoio prodotto)
2. Porta seriale RS485 (collegamento all'automazione del pool Fluidra Connect, opzionale)
3. Ingresso sonda di temperatura (sensore PT100 non incluso)
4. Uscita relè pompa ausiliaria (contatto pulito, relè da 250 Vca 10 A)
5. Uscita allarme relè remoto (contatto pulito, relè da 250 Vca 10 A)
4. SPECIFICHE ELETTRICHE
Specifiche
MyPool pH
MyPool ORP
Intervallo misura
0,0 ÷ 14,0 pH
-99 ÷ 999 mV
Intervallo setpoint
6,8 - 7,8 pH
300 - 900 mV
Precisione
± 0,04 pH
± 2 mV
Precisione del dispositivo
0,1 pH
1 mV
Alimentazione
230 Vca 50/60 Hz
Classe di isolamento
II
Consumo
10 W
Portata della pompa
1,6 l/h
Contropressione max.
1,5 bar
Calibrazione della sonda
Automatica – Riferimento
Stato pompa
Dosaggio proporzionale
Tubo peristaltico (DI x DE mm)
Norprene 4,8 x 8 mm
Dimensioni (H x W x D mm)
185 x 124 x 110 mm
Peso
1,0 kg
Pompa di ricircolo 230 V
1
2
4
5
3
2 fili 3 fili
3
