3. RACCORDEMENTS ELECTRIQUES
Brancher l’alimentation électrique sur le secteur et le câble pré-câblé de servocommande au contact auxiliaire
du boîtier de filtre (230 Vca).

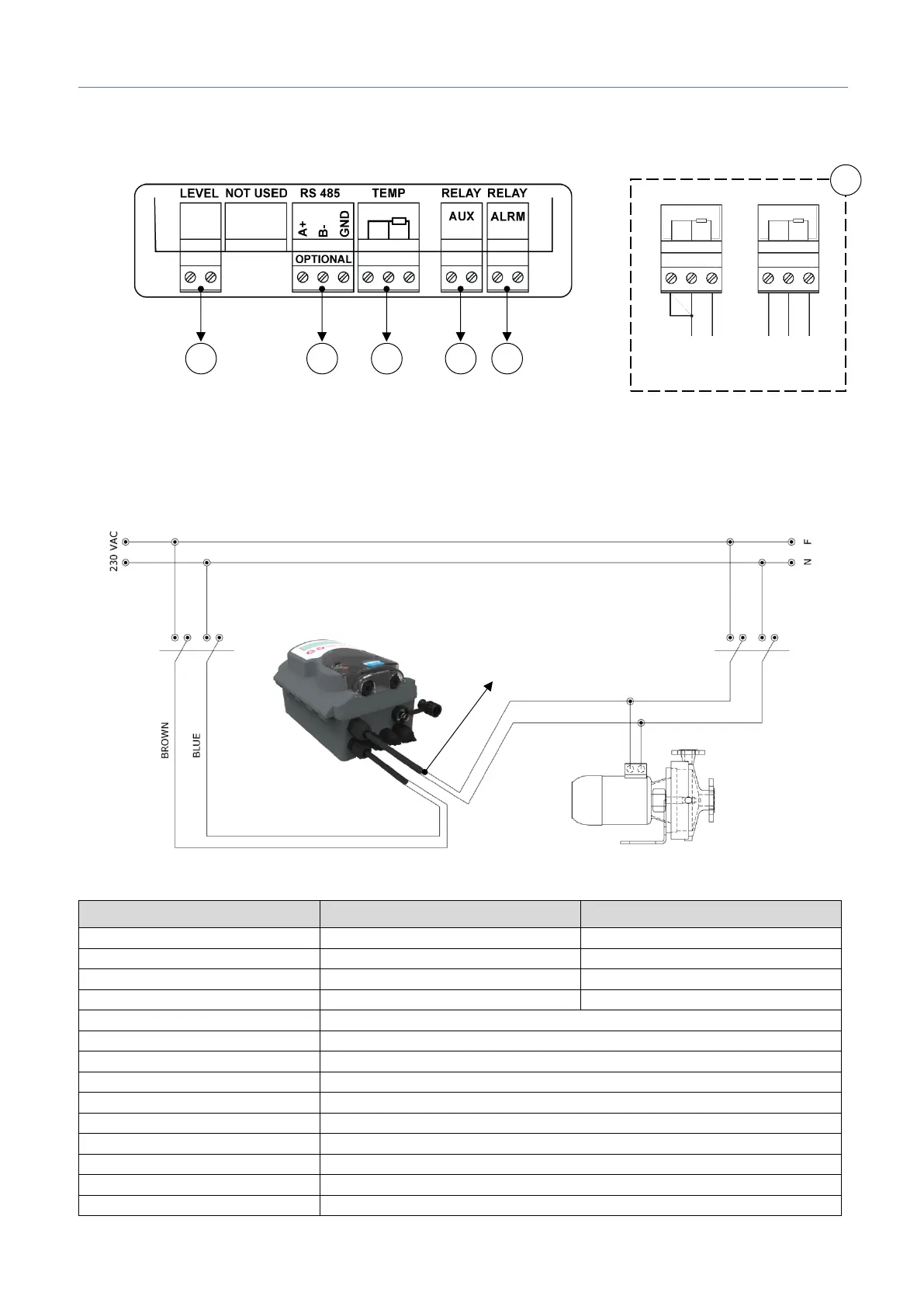

Schéma de câblage :
1. Entrée sonde de niveau (réservoir de produit)
2. Port série RS485 (connexion à l'automatisation de piscine Fluidra Connect, en option)
3. Entrée sonde de température (sonde PT100 non incluse)
4. Sortie Relais pompe à distance (contact sec, relais 250 Vca 10 A)
5. Sortie Relais alarme à distance (contact sec, relais 250 Vca 10 A)
4. SPECIFICATIONS TECHNIQUES
Spécifications
MyPool pH
MyPool ORP
Plage de mesure
0,0 ÷ 14,0 pH
-99 ÷ 999 mV
Plage de point de consigne
6,8 ÷ 7,8 pH
300 ÷ 900 mV
Précision
± 0,04 pH
± 2 mV
Précision de l’appareil
0,1 pH
1 mV
Alimentation électrique
230 VCA 50/60 Hz
Classe d'isolation
II
Consommation
10 W
Débit pompe
1,6 l/h
Contre-pression max.
1,5 bar
Étalonnage de sonde
Automatique – Référence
État de la pompe
Dosage proportionnel
Tuyau péristaltique (ID x OD mm)
Norprène 4,8 x 8 mm
Dimensions (H x W x D mm)
185 x 124 x 110 mm
Poids
1,0 kg
Pompe de recirculation 230V
1
2
4
5
3
2 fils 3 fils
3
