CTX MyPool pH - Conexiones Eléctricas; Especificaciones Técnicas

MyPool | pH · ORP
0000138876 rev. 1.3 ES
3
3. CONEXIONES ELÉCTRICAS
Conecte el cable de alimentación a la red eléctrica y el cable de alimentación a la bomba de recirculación 230V.

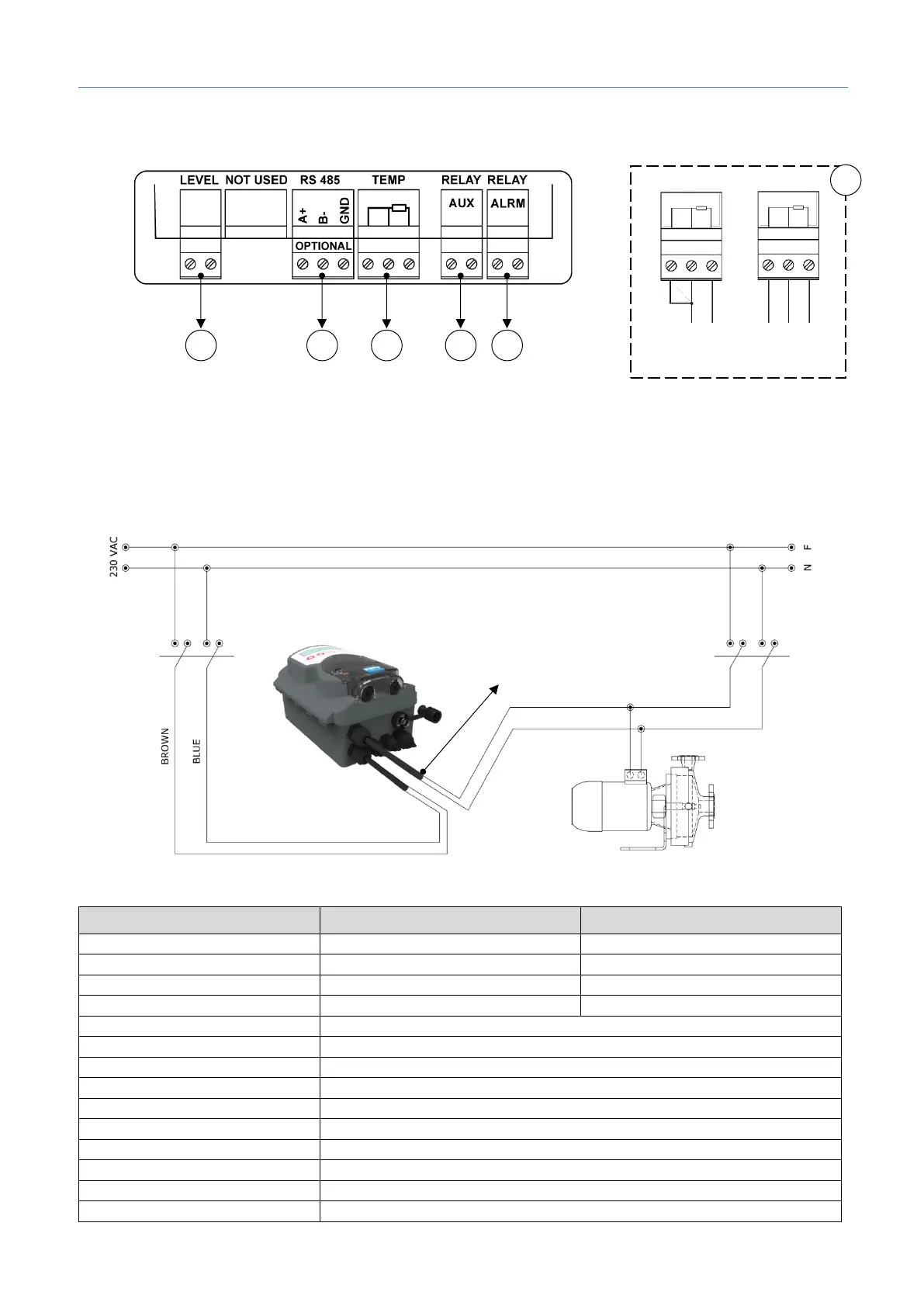

Diagrama de cableado:
1. Entrada de la sonda de nivel (depósito de producto)
2. Puerto de comunicaciones RS485 (ver esquema de conexión a Connect Box)
3. Entrada de la sonda de temperatura (sensor PT100 no incluido)
4. Salida relé de bomba auxiliar (contacto seco, relé 250 Vca 10 A)
5. Salida relé de alarma remota (contacto seco, relé 250 Vca 10 A)
Nota: En bombas de velocidad variable póngase en contacto con el proveedor.
4. ESPECIFICACIONES TÉCNICAS
Especificaciones
pH MyPool
ORP MyPool
Rango de lectura
0,0 ÷ 14,0 pH
-99 ÷ 999 mV
Rango de lectura
6,8 ÷ 7,8 pH
300 ÷ 900 mV
Fiabilidad
± 0,04 pH
± 2 mV
Precisión del dispositivo
0,1 pH
1 mV
Fuente de alimentación
230 VAC 50/60 Hz
Aislamiento clase
II
Consumo
10 W
Caudal de la bomba
1,6 l/h
Contrapresión máx.
1,5 bares
Calibración de la sonda
Automática – Referencia
Estado de la bomba
Dosificación proporcional
Tubo peristáltico (DI x DE mm)
Norprene 4,8 x 8 mm
Dimensiones (H x L x A):
185 x 124 x 110 mm
Peso
1,0 kg
Bomba de recirculación 230 V
1
2
4
5
3
2 hilos 3 hilos
3
