MyPool | pH · ORP
0000138876 rev. 1.3 ES
11

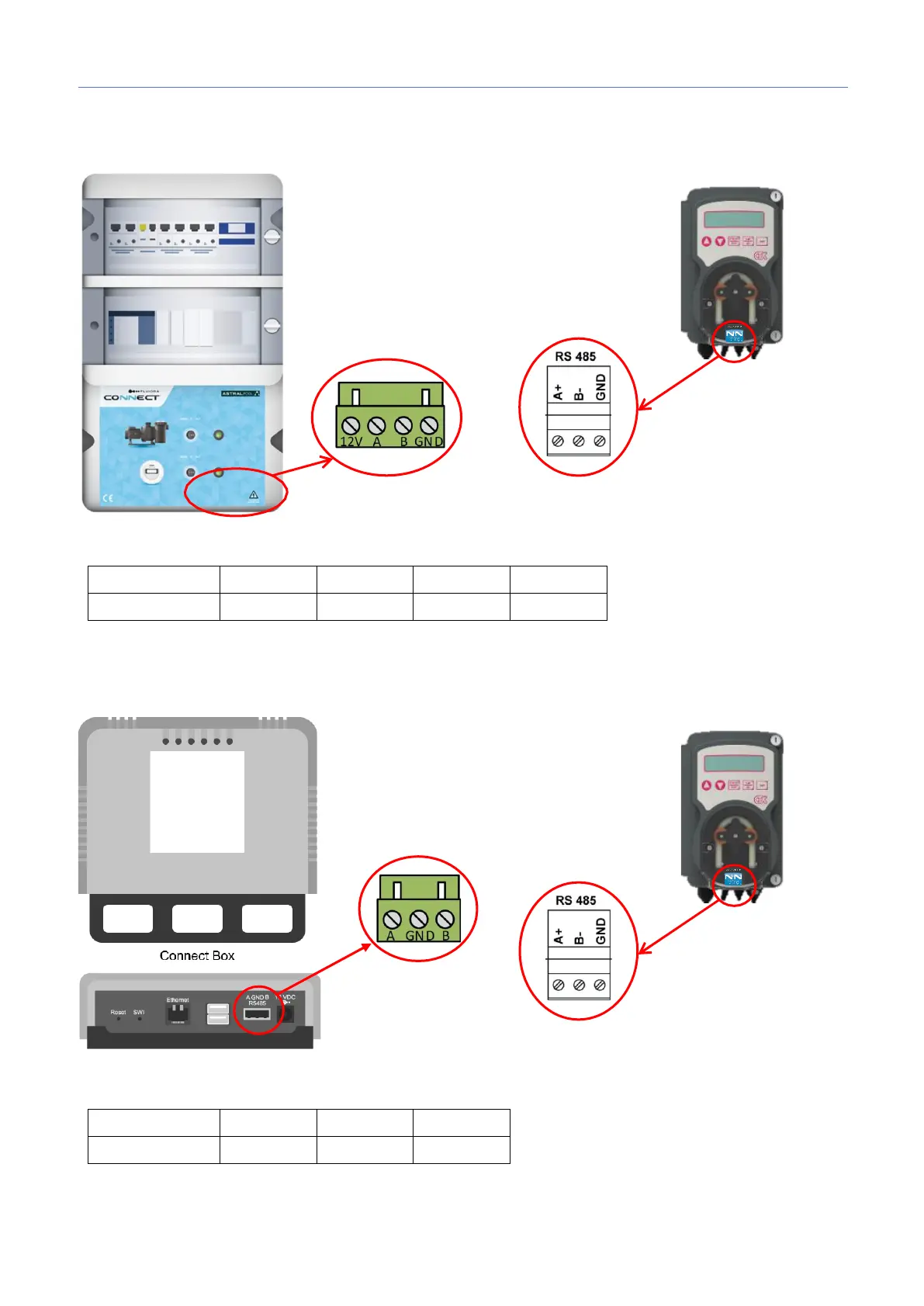

11. CONEXIÓN A FLUIDRA CONNECT:
Opción 1: Conexión al armario de control Connnect & Go
Conexionado:
Connect & Go
12V
A
B
GND
MyPool DOS
No usado
A+
B-
GND
Cable modbus de uso general de 3 hilos (no incluido)
Opción 2: Conexión a la Connect Box
Conexionado:
Connect & Go
A
B
GND
MyPool DOS
A+
B-
GND
Cable modbus de uso general de 3 hilos (no incluido)
MyPool
MyPool
