11

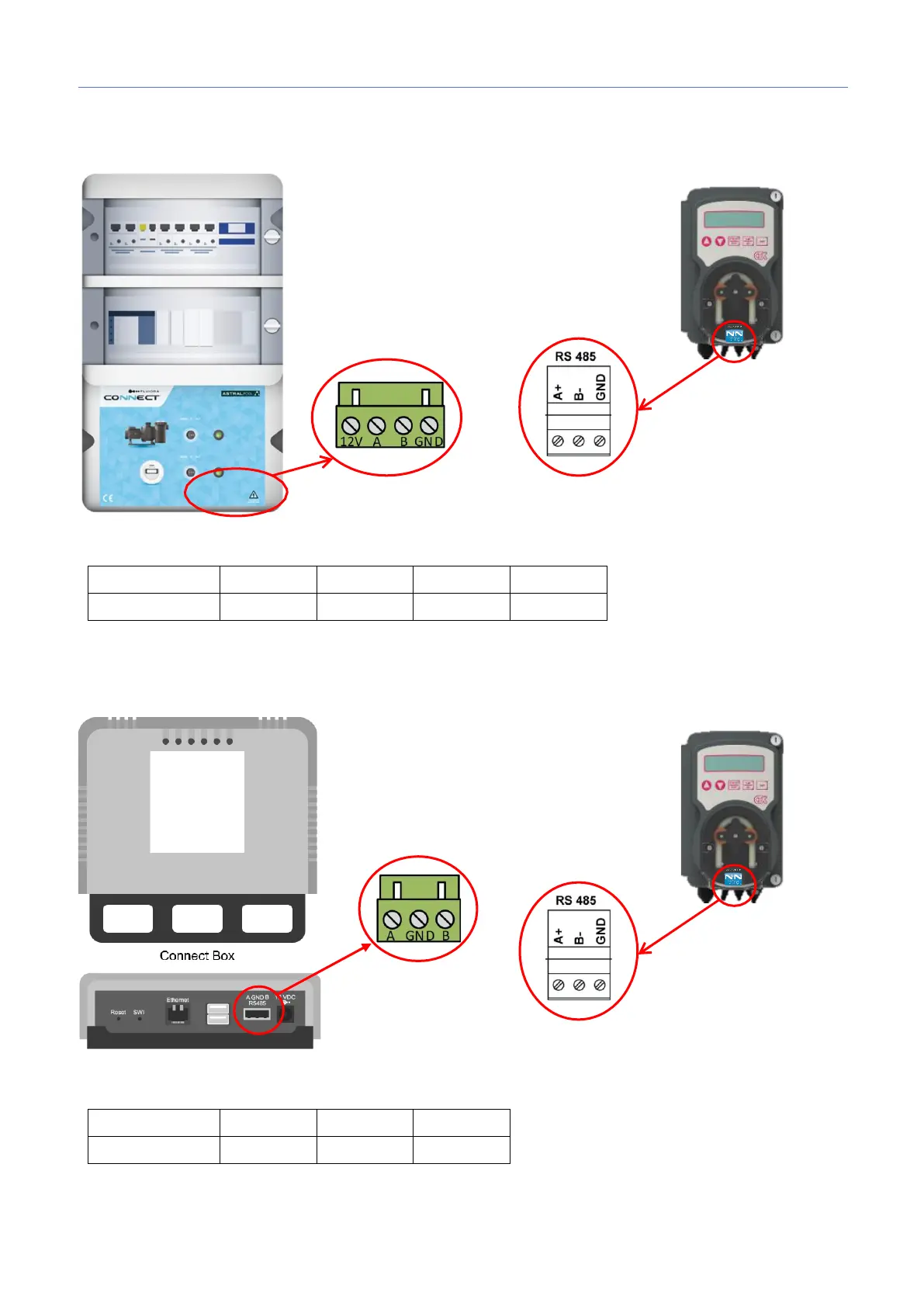

11. COLLEGAMENTO A FLUIDRA CONNECT
Opzione 1: Connessione al quadro elettrico Connect & Go
Connessione:
Connect & Go
12V
A
B
GND
MyPool DOS
Non usato
A+
B-
GND
Cavo Modbus a 3 fili per uso generico (non incluso)
Opzione 2: Connessione a Connect Box
Connessione:
Connect & Go
A
B
GND
MyPool DOS
A+
B-
GND
Cavo Modbus a 3 fili per uso generico (non incluso)
