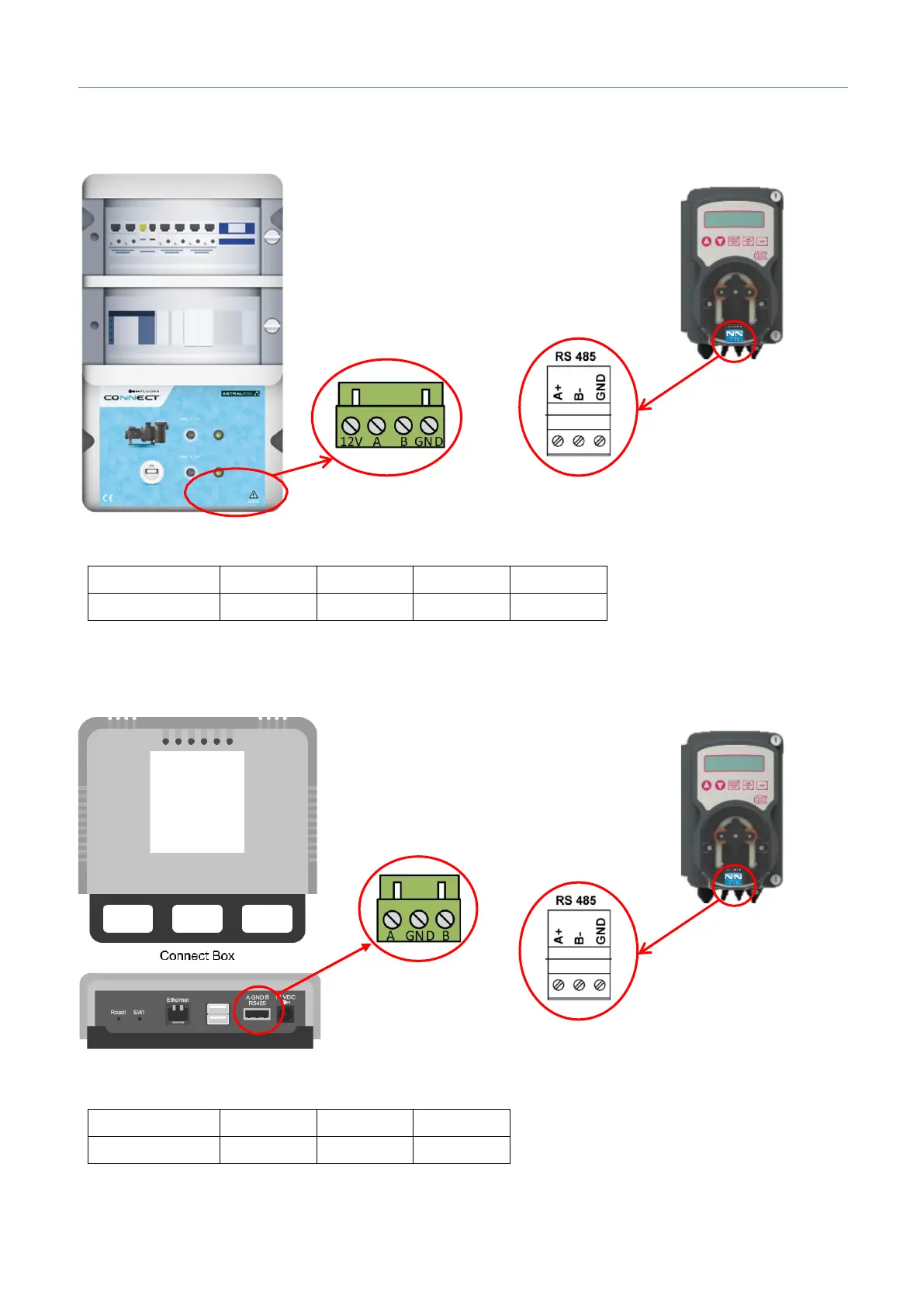

11. CONEXÃO A FLUIDRA CONNECT:
Opção 1: Conexão ao gabinete de controle Connect & Go
Conexão:
Connect & Go
12V
A
B
GND
MyPool DOS
Não usado
A+
B-
GND
Cabo modbus de uso geral de 3 fios (não incluído)
Opção 2: Conexão à Connect Box
Conexão:
Connect & Go
A
B
GND
MyPool DOS
A+
B-
GND
Cabo modbus de uso geral de 3 fios (não incluído)
