45832-FR-INS-RA
•
PAGE 2

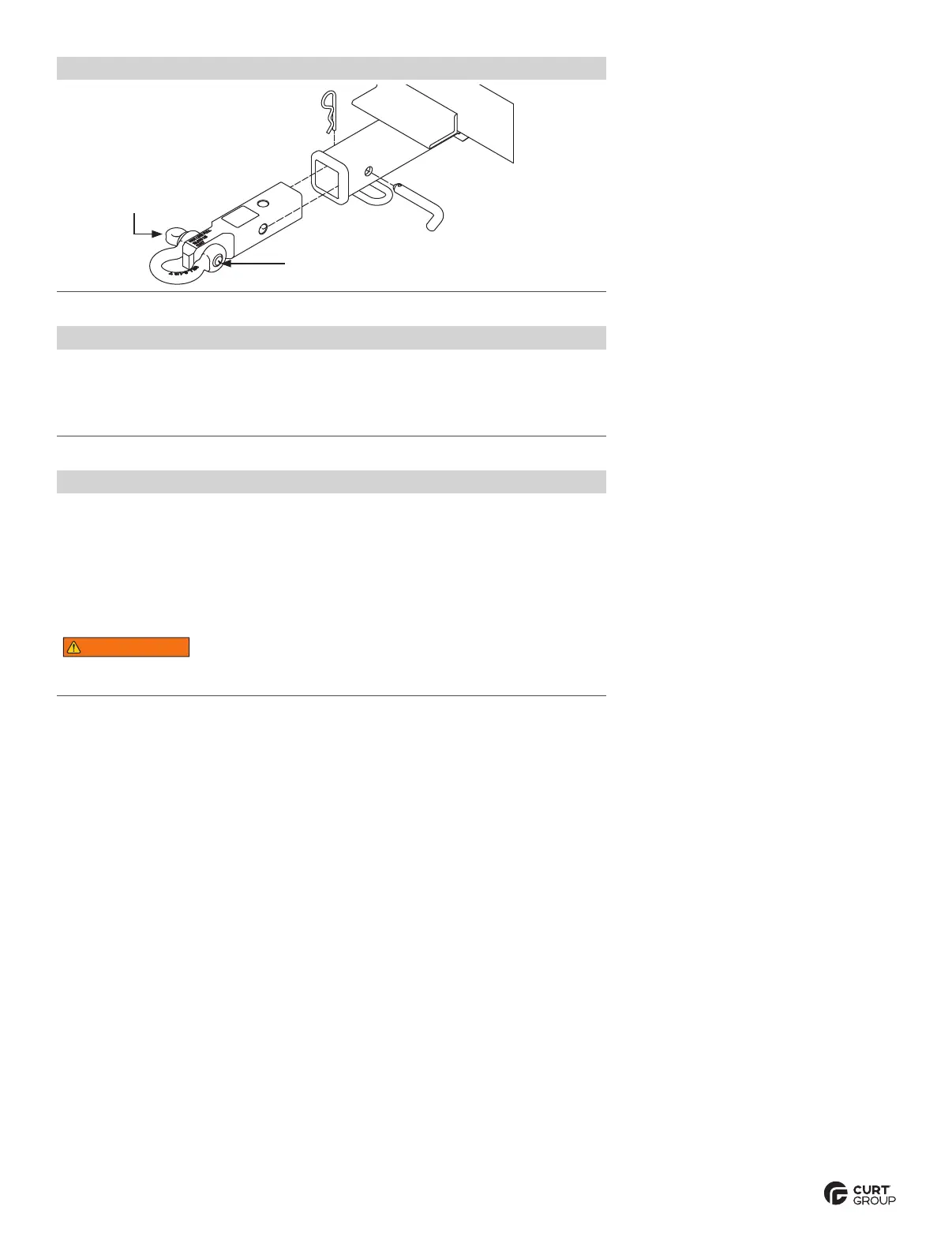

Schéma d'installation
Goupille
d'attelage
Goupille
d'attelage et
agrafe vendues
séparément
Tube receveur
Tige de 2po
Manille à
anneau boucle
Boulon de manille
Le boulon de manille doit être
vis-à-vis de l'extérieur de la
manille avant l'utilisation.
Agrafe
Étape1
Faire glisser la tige du support à manille dans le réceptacle de 2po de
votre véhicule et aligner le trou dans la tige avec le trou dans le réceptacle.
Insérer la goupille d'attelage (vendue séparément) à travers le réceptacle et la tige à manille. La
fixer du côté opposé avec l'agrafe fournie avec votre goupille d'attelage. Voir le schéma ci-dessous.
Étape2
Fixer votre courroie de remorquag (vendue séparément) en la faisant passer par
l'ouverture de la manille. Selon le style et la taille de votre courroie, il peut être
nécessaire de retirer la manille de la tige. Retirer la manille en desserrant le boulon
de manille et la remettre en place après avoir fixé la courroie de remorquage.
Remarque: S'assurer que le boulon de manille est entièrement vissé dans la
manille après le retrait et la réinstallation. Le serrer à 30lb-pi. L'extrémité du
boulon doit arriver vis-à-vis de l'extérieur de la manille une fois réinstallé.
AVERTISSEMEN T
Ne pas bien resserrer le boulon de manille pourrait entraîner
le détachement, des dommages matériels ou des blessures.
