Cushman 898628 - Drejningsmomentspecifikation

5 JUSTERINGER
DK-14

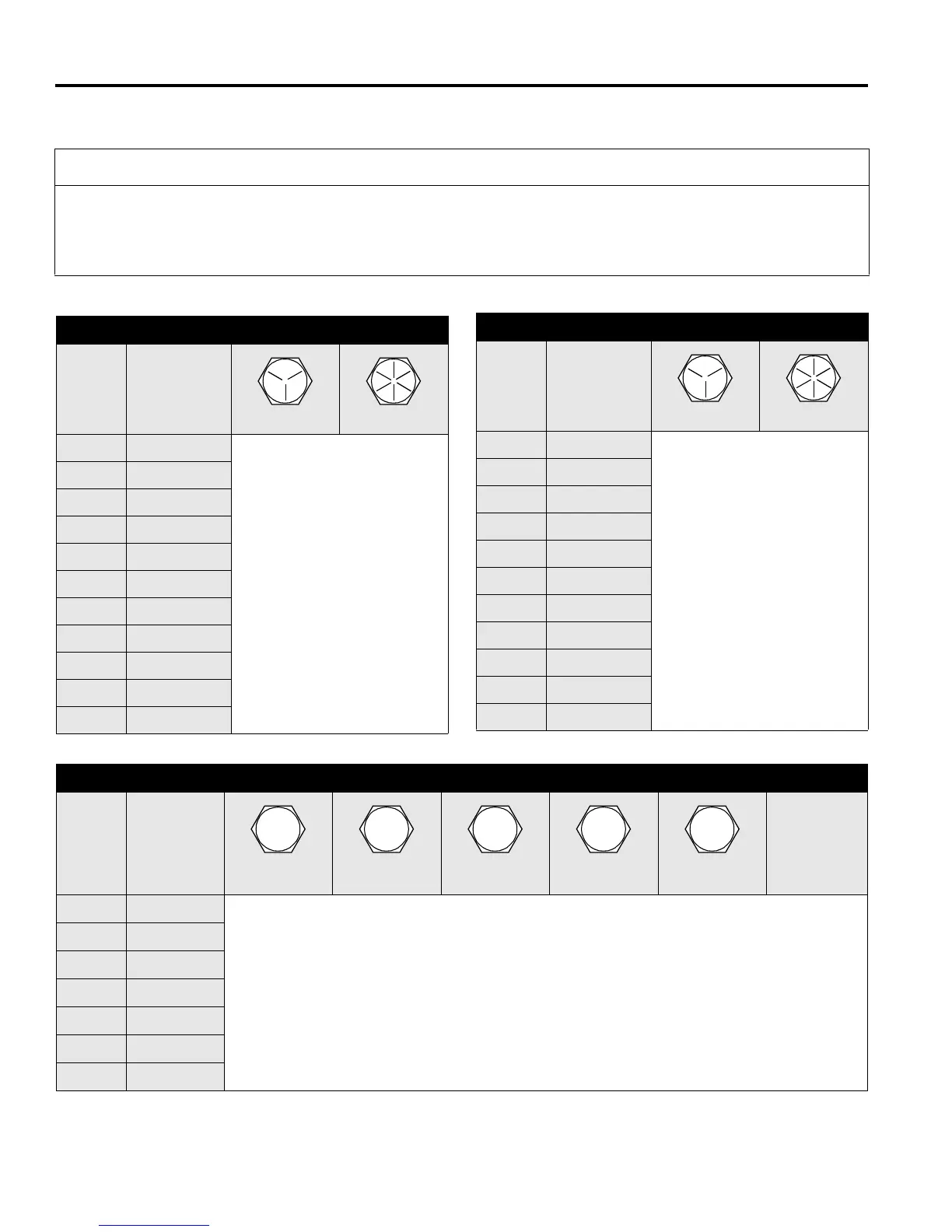

5.10 DREJNINGSMOMENTSPECIFIKATION ________________________________________
Jacobsen anvender overfladebehandlede bolte af grad 5 som standard, medmindre andet er angivet.
FORSIGTIG
Alle drejningsmomentværdier i disse skemaer er cirkaværdier og er kun tænkt som reference. Brug af disse
drejningsmomentværdier er på eget ansvar. Jacobsen kan ikke drages til ansvar for eventuelle tab, krav eller
skader, der er opstået som følge af anvendelsen af disse skemaer.
Man skal altid være yderst forsigtig ved brug af drejningsmomentværdier.
AMERICAN NATIONAL STANDARD FASTENERS
STØR-
RELSE
ENHEDER
GRAD 5 GRAD 8
#6-32 in-lbs (Nm) 20 (2,3) –
#8-32 in-lbs (Nm) 24 (2,7) 30 (3,4)
#10-24 in-lbs (Nm) 35 (4,0) 45 (5,1)
#10-32 in-lbs (Nm) 40 (4,5) 50 (5,7)
#12-24 in-lbs (Nm) 50 (5,7) 65 (7,3)
1/4-20 in-lbs (Nm) 95 (10,7) 125 (14,1)
1/4-28 in-lbs (Nm) 95 (10,7) 150 (17,0)
5/16-18 in-lbs (Nm) 200 (22,6) 270 (30,5)
5/16-24 in-lbs (Nm) 240 (27,1) 300 (33,9)
3/8-16 ft-lbs (Nm) 30 (40,7) 40 (54,2)
3/8-24 ft-lbs (Nm) 35 (47,5) 45 (61,0)
7/16-14 ft-lbs (Nm) 50 (67,8) 65 (88,1)
7/16-20 ft-lbs (Nm) 55 (74,6) 70 (94,9)
1/2-13 ft-lbs (Nm) 75 (101,7) 100 (135,6)
1/2-20 ft-lbs (Nm) 85 (115,3) 110 (149,2)
9/16-12 ft-lbs (Nm) 105 (142,4) 135 (183,1)
9/16-18 ft-lbs (Nm) 115 (155,9) 150 (203,4)
5/8-11 ft-lbs (Nm) 150 (203,4) 195 (264,4)
5/8-18 ft-lbs (Nm) 160 (217,0) 210 (284,8)
3/4-10 ft-lbs (Nm) 170 (230,5) 220 (298,3)
3/4-16 ft-lbs (Nm) 175 (237,3) 225 (305,1)
7/8-14 ft-lbs (Nm) 300 (406,8) 400 (542,4)
AMERICAN NATIONAL STANDARD FASTENERS
STØR-
RELSE
ENHEDER
GRAD 5 GRAD 8
METRIC FASTENERS
STØR-
RELSE
ENHEDER
Befæstelsesan
ordninger, der
ikke er af
afgørende
betydning, til
aluminium
M4 Nm (in-lbs)
1,2 (11) 1,7 (15) 2,9 (26) 4,1 (36) 5,0 (44) 2,0 (18)
M5 Nm (in-lbs)
2,5 (22) 3,2 (28) 5,8 (51) 8,1 (72) 9,7 (86) 4,0 (35)
M6 Nm (in-lbs)
4,3 (38) 5,7 (50) 9,9 (88) 14,0 (124) 16,5 (146) 6,8 (60)
M8 Nm (in-lbs)
10,5 (93) 13,6 (120) 24,4 (216) 33,9 (300) 40,7 (360) 17,0 (150)
M10 Nm (ft-lbs)
21,7 (16) 27,1 (20) 47,5 (35) 66,4 (49) 81,4 (60) 33,9 (25)
M12 Nm (ft-lbs)
36,6 (27) 47,5 (35) 82,7 (61) 116,6 (86) 139,7 (103) 61,0 (45)
M14 Nm (ft-lbs)
58,3 (43) 76,4 (55) 131,5 (97) 184,4 (136) 219,7 (162) 94,9 (70)
4.8 5.8 8.8 10.9 12.9
