14 u D-Link DGS-6604 Modular Switch
DEUTSCH
Erdungsvoraussetzungen für das
System:
Eine ordnungsgemäße Erdung tgt zum
stabilen und zuverssigen Betrieb des
DGS-6604 bei. Stellen Sie sicher, dass die
Erdungsbedingungen bei der Installation den
Erdungsanforderungen entsprechen, und
sorgen Sier eine entsprechende Erdung der
Geräte.
Ground Connection
Leistungsbedarf
Stromverbrauchs- undrmeableitungswerte der
verschiedenen Komponenten des DGS-6604 sind in
der Tabelle weiter unten aufgeführt:
DGS-6600 Produktreihe
Modul
Maximaler
Stromverbrauch
(W)
rmeableitung
(BTU/Stunde)
DGS-6600-CM 54 184
DGS-6600-48T 110 375
DGS-6600-48S 119 405
DGS-6600-48TS 114 390
DGS-6600-48P 873 2979
DGS-6600-8XG 200 684
DGS-6600-24SC2XS 106 360
DGS-6600-FAN
Lüfterfach
43 144
DGS-6600-PWR
Netzteil (Wechselstrom)
854
(@110 oder
220 Volt)
2913
(@110 oder
220 Volt)

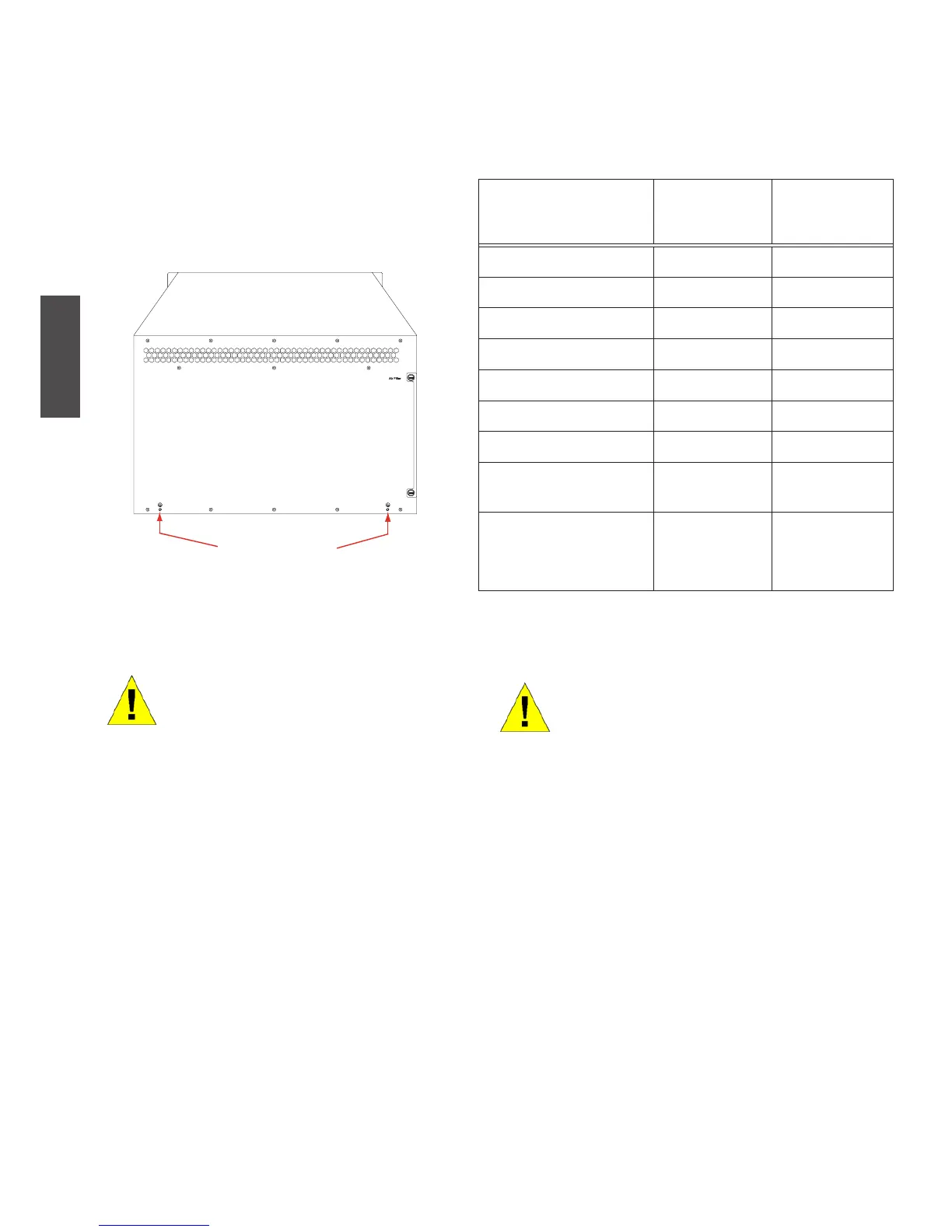

Abbildung 2. Erden des DGS-6604
Hinweis:
Alle Erdleiter müssen angeschlos-
sen sein, bevor Wechselstrom den
im DGS-6604 installierten Netztei-
len zugeführt wird.
Der DGS-6604 mit Netzteilen
muss mit einer Erdungsleitung
von mindestens 0.823 mm² (oder
18 AWG) geerdet sein. Diese
Kabelleitung verbindet die Erdung
des Geräteraums und den DGS-
6604 Chassis-Erdungsanschluss
(Masseanschluss).
Tabelle 2. Leistungsbedarf (Card Power)
Hinweis:
Der DGS-6604 bietet entweder
1+1, 2+1 oder 3+1 redundante
Netzteile. D-Link empehlt den
Einsatz mehrerer Netzteile, um
den unterbrechungsfreien und
stabilen Betrieb des Geräts zu
gewährleisten. Redundante
Netzteile tragen dazu bei,
unerwartete Stromausfälle
weitgehend zu verhindern. Die für
die redundante Stromversorgung
verwendeten Netzteile ssen
identisch sein.
