DEUTSCH
Voraussetzungen und Anforderungen für
die Verwendung der Installationswerkzeuge
Art Werkzeuge Anmerkungen
Allgemeine
Werkzeuge
Klauenhammer, Zange Auspacken der Holzkiste
und der Transportkiste
Kreuzschlitzschraubenzieher,
gerader Schraubenzieher,
Schraubenschlüssel
Auseinanderbauen von
Chassis (Gehäuse),
Netzteil, Lüfter und
Modulen
Netzgerätekabel,
Netzwerkkabel,
Glasfaserkabel und
Verteilerkabel
Verbinden der
Schnittstellen
Lineal, langes Maßband,
Markierstift
Abmessen der
Installationsposition
Schrauben,
Diagonalzange, Riemen
Chassis-Montage
Spezialwerkzeuge Erdungsmaterial Verhindern von statischer
Auadung
Abisolierzange, Crimpzange Herstellen von Netzwerk-
und Erdungskabeln
Messgerät Multimeter Testen der
Stromversorgung und des
Gleichstromwiderstands
500 V Megohmmeter Testen des Isolations- und
Erdungswiderstands
Tabelle 3. Erforderliche Werkzeuge
Voraussetzungen des
Installationsstandorts
Der DGS-6604 muss in Innenräumen
verwendet werden. Zur Gewährleistung eines
normalen Betriebs und einer möglichst langen
Lebensdauer muss der Installationsstandort
die folgenden Voraussetzungen erfüllen.
Voraussetzungen für die Rackmontage
Wenn das DGS-6604 mm einem Rahmen
montiert werden soll, beachten Sie die
folgenden Richtlinien:
• Installieren Sie den Switch nach
Möglichkeit in einem offenen Schrank.
Wenn der Switch in einem geschlossenen
Schrank installiert wird, ist auf eine
ausreichende Lüftung und Wärmeableitung
zu achten.
• Der Schrank muss das Gewicht
des DGS-6604 einschließlich des
Installationszubehörs tragen können.
• Im Schrank muss ausreichend Platz zum
Anbringen der vorderen, hinteren, rechten
und linken Blenden des DGS-6604
vorhanden sein, um die Wärmeableitung
zu ermöglichen.
• Der Rahmen muss ordnungsgemäß
geerdet werden.
Lüftungsanforderungen
In der folgenden Abbildung werden die
Lüftungsanforderungen des DGS-6604
gezeigt. In der Nähe der Lüftungsöffnungen
muss sich ausreichend Platz benden, um
eine ordnungsgemäße Belüftung zu
ermöglichen. Die angeschlossenen Kabel
sollten in Bündeln zusammengefasst oder im
Kabelfach platziert werden, damit sie die
Lufteinlässe für die Zuluft und
Lüftungsöffnungen nicht versperren.

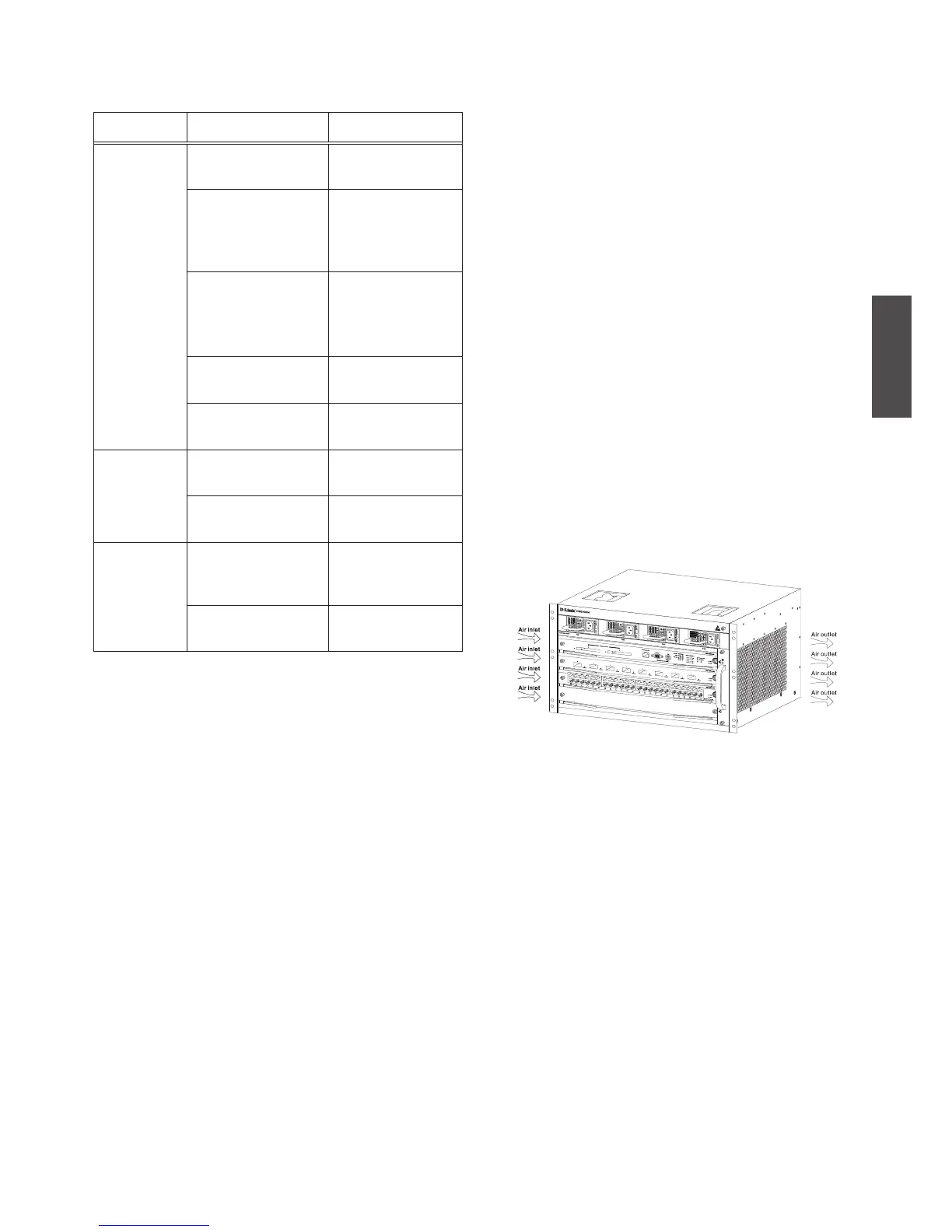

Abbildung 3. Belüftung des DGS-6604
Montage des DGS-6604 im Schrank
1. Heben Sie das Chassis ohne zu kippen
(bitten Sie um Hilfe, wenn Ihnen ein siche-
res Heben des Chassis nicht möglich ist).
Bewegen Sie das Gehäuse langsam zur
Vorderseite des Rahmens.
2. Halten Sie das DGS-6604 waagerecht und
heben Sie es etwas über den Einschub
oder die Führungsschiene des Schranks.
Setzen Sie das Chassis auf dem Einschub
oder der Führungsschiene ab und schieben
Sie es in den Schrank.
3. Befestigen Sie das DGS-6604 mit Schrau-
