D-Link DGS-6600-48TS

D-Link DGS-6604 Modular Switch u 47
ITALIANO
Installazione del ltro dell'aria del
dispositivo DGS-6604
Sul bordo del lato destro del retro dello chassis
è presente uno slot verticale in cui è possibile
inserire il ltro dell'aria. Inserire un ltro dell'aria
nuovo o pulito nello slot come illustrato nel
diagramma seguente. Serrare quindi le due viti
Phillips (vedere le frecce nel diagramma) per
ssare il ltro dell'aria nello chassis. Dopo aver
installato il ltro dell'aria, serrare due viti sul
lato dello chassis come indicato dalle frecce
rosse nel diagramma.

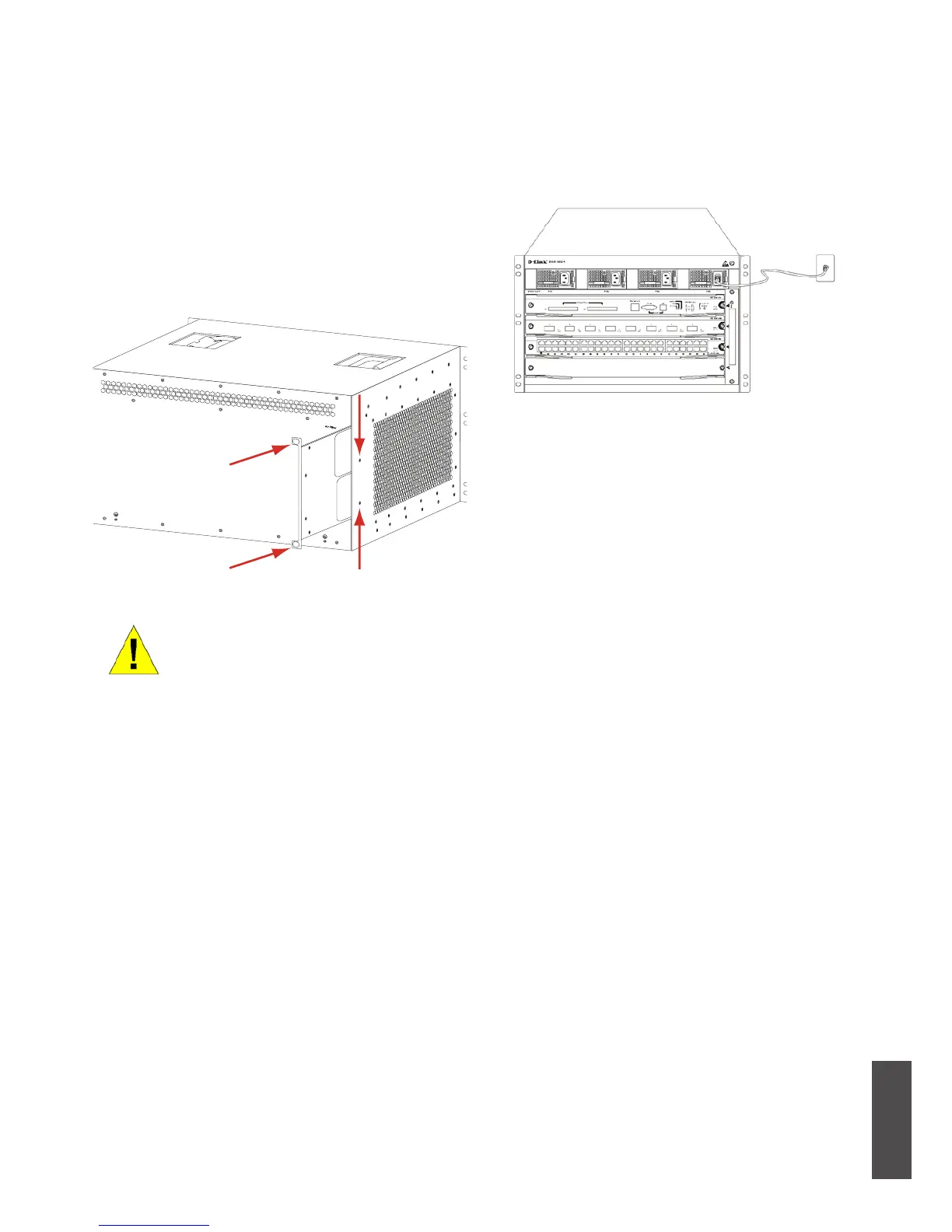

Figura 7. Installazione del ltro dell'aria
Come ultima fase dell'installazione
dello chassis si raccomanda l'in-
stallazione del ltro dell'aria.
Connessione dell'alimentazione CA al
modulo di alimentazione
Utilizzare il relativo cavo di alimentazione CA
per collegare il pannello del modulo di
alimentazione CA, come indicato nel seguente
diagramma:
Figura 8. Collegamento dell'alimentatore CA al
modulo di alimentazione
Precauzione relativa al collegamento
dell'alimentatore CA
• Prima di collegare l'alimentatore, vericare
che l'alimentatore esterno fornito
corrisponda al modulo di alimentazione
installato nello switch.
• Per il collegamento utilizzare un cavo di
alimentazione con connettore standard a 3
pin.
• Vericare che i contatti dei cavi di
alimentazione collegati siano adeguati.
• Una volta collegato il cavo di
alimentazione alla presa elettrica e
all'alimentatore, quest'ultimo si accenderà
automaticamente.
Procedura semplicata per il
collegamento dell'alimentatore CA
1. Inserire il connettore del cavo di
alimentazione nel modulo di alimentazione.
2. Fissare il cavo di alimentazione al clip per
cavo sulla destra.
3. Collegare l'altra estremità del cavo di
alimentazione alla presa o al connettore
corrispondente.
