ITALIANO
Collegamento del cavo seriale del
modulo di gestione
Procedura semplicata per il collegamento
del cavo del modulo CPU
1. Collegare un'estremità del connettore RJ45
di un cavo Ethernet alla porta Ethernet
del modulo di gestione dello switch
(DGS-6600-CM) e l'altra estremità del cavo
a qualsiasi dispositivo che supporta TCP/IP
e in grado di eseguire Telnet o SSH.
oppure
2. Collegare l'estremità DB9 standard del
cavo seriale alla porta seriale RS-232 del
modulo di gestione dello switch e l'altra
estremità al PC/notebook o al terminale di
controllo.
oppure
3. Collegare un'estremità del cavo USB con
connettore B USB standard alla presa
B standard del modulo di gestione dello
switch. Collegare l'altra estremità a un
computer dotato di porta USB e in grado di
supportare un'interfaccia serale utilizzando
il software del driver seriale USB PL-2303
di Prolic Technology Inc..
Rimozione delle schede dal dispositivo
DGS-6604
Eseguire le seguenti operazioni per rimuovere
le schede dal dispositivo DGS-6604:
1. Scollegare tutti i cavi in rame/bra ottica,
ad esempio i cavi a doppino intrecciato
RJ45 e i cavi in bra ottica, dalla scheda da
rimuovere.
2. Allentare e svitare le due viti imperdibili del
pannello.
3. Con entrambe le mani tirare le leve sui lati
sinistro e destro della scheda per staccarla
dal dispositivo DGS-6604, come illustrato
nel seguente diagramma.
Attenzione
Prima di rimuovere/aggiungere
una scheda, indossare sempre
una fascetta antistatica da polso.
Prestare attenzione a non tenere
la scheda PCB per i contatti dorati
e non urtare i componenti sulla
scheda PCB.

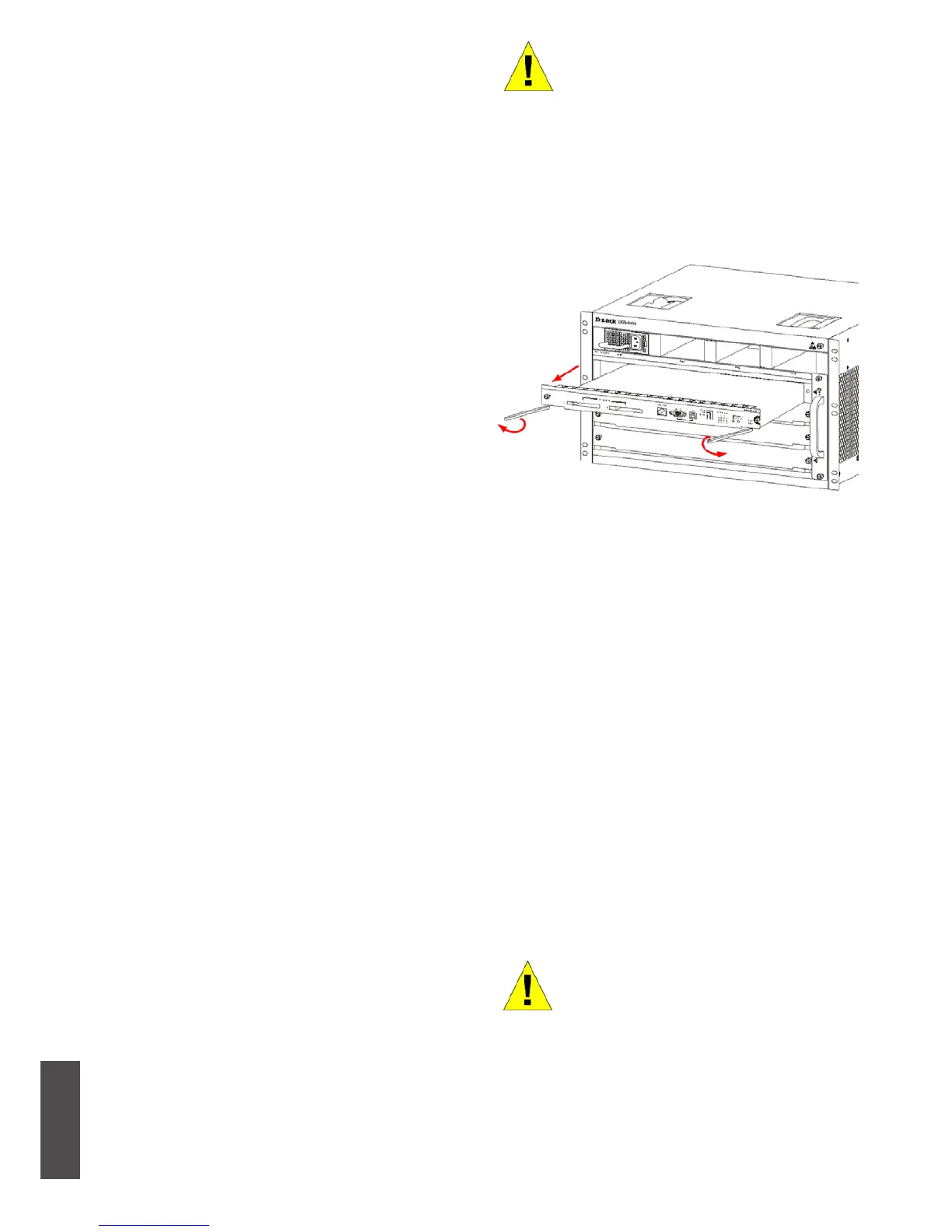

Figura 9. Rimozione di una scheda dallo chassis
Installazione delle schede nel dispositivo
DGS-6604
Eseguire le seguenti operazioni per installare
schede nel dispositivo DGS-6604:
1. Rimuovere la scheda del componente
o il pannello vuoto, come descritto nella
sezione.
2. Inserire la nuova scheda nel binario di
guida dello slot vuoto.
3. Utilizzare le leve sul lato sinistro e destro
per spingere la scheda in posizione e
serrare le due viti imperdibili sulla scheda
con un cacciavite a taglio.
Attenzione
1. Prestare attenzione a non
tenere la scheda PCB per i
contatti dorati e non urtare i
componenti sulla scheda PCB.
2. Utilizzare sempre le leve per
collegare/scollegare un modu-
lo PCB. Non forzare mai per
rimuovere un modulo PCB.
