ITALIANO

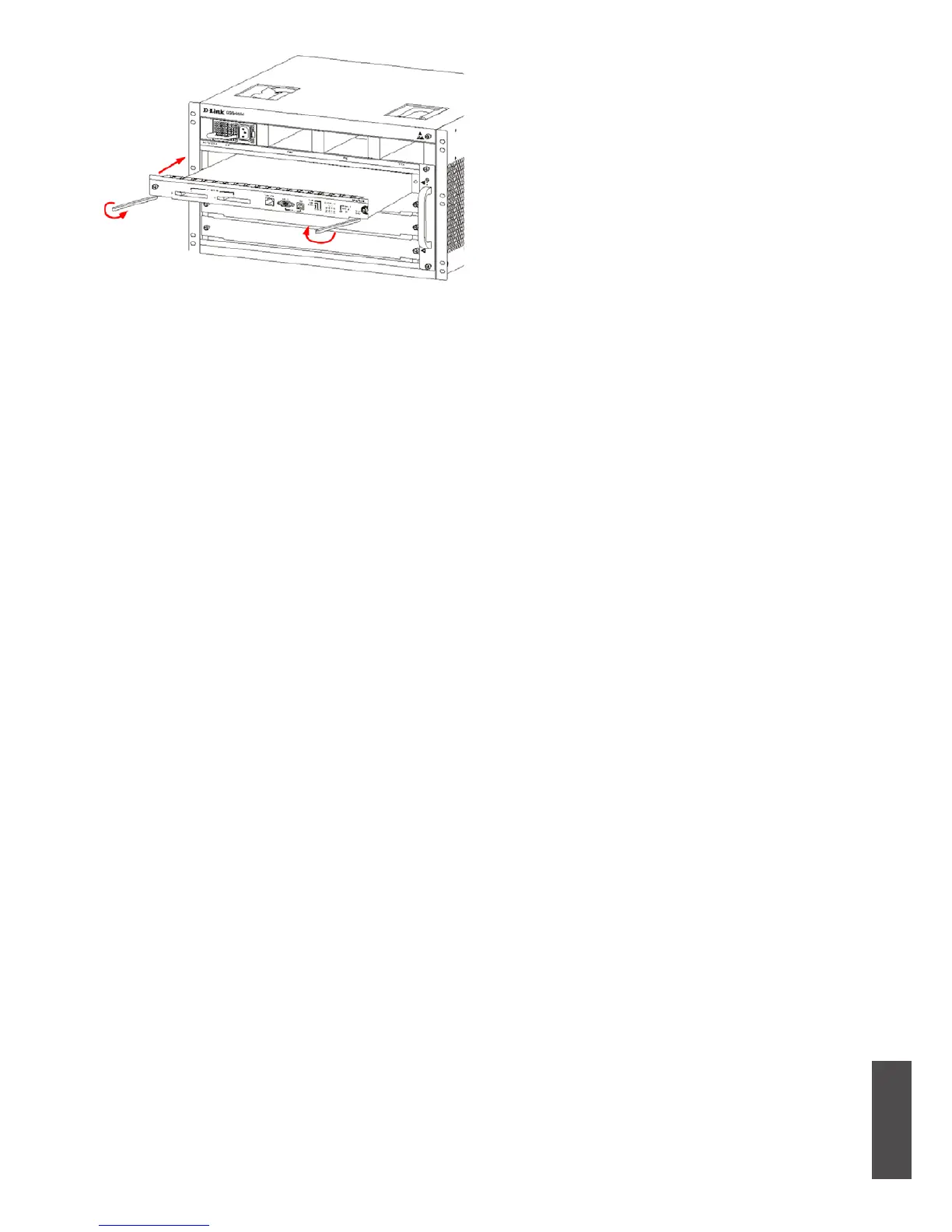

Figura 10. Controlli relativi all'installazione
Controlli relativi all'installazione
Vericare che l'alimentatore CA esterno
fornisca la tensione e la frequenza corrette.
Vericare che l'armadio sia stato ssato
completamente, che non si muova o si inclini.
Vericare che gli alimentatori, le schede CM e
di linea siano state installati nello chassis.
Vericare che le bre ottiche e i cavi a doppino
intrecciato corrispondano alle rispettive
interfacce.
Vericare che tutti i cavi siano stati legati fra
loro adeguatamente e non siano sottoposti a
stress eccessivo.
Vericare che i cavi di alimentazione siano
in buone condizioni e conformi ai requisiti di
sicurezza.
Vericare che il modulo di alimentazione sia
stato correttamente installato nel connettore
del pannello posteriore.
Attivare l'interruttore di alimentazione e
vericare che il modulo di alimentazione
funzioni correttamente.
Requisiti per l'ispezione
successiva al disimballaggio
Lista di controllo
1. Imballaggio dello chassis DGS-6604
• Chassis DGS-6604 (nessuna scheda
installata)
1. Imballaggi dei moduli per schede
• 1 scheda CM DGS-6600-CM
• Schede di linea (speciche in base all'ordine)
• Alimentatori (numero specico in base
all'ordine)
2. Imballaggio degli accessori per lo chassis
DGS-6604 tra cui:
• Cavo di alimentazione CA
• Cavo per connessione tramite console
RS-232 (D-Sub 9 pin)
• Cavo per connessione tramite console USB
(da Tipo A a Tipo B)
• Modulo delle ventole
• Filtro dell'aria
• Software e manuale su CD
• Guida di installazione rapida
Opzioni di gestione
Il sistema può essere gestito sia fuori banda,
mediante le porte per console e la porta
Ethernet presenti sul modulo di controllo, sia
in banda utilizzando Telnet. Ciascun switch
deve avere assegnato il proprio indirizzo IP,
utilizzato per la comunicazione con un gestore
di rete SNMP o con altra applicazione TCP/
IP, ad esempio BOOTP o TFTP. L'indirizzo IP
predenito dello switch è 10.90.90.90 (indirizzo
IP fuori banda). L'utente può cambiare l'indirizzo
IP predenito per soddisfare le speciche del
proprio schema di indirizzi di rete.
Connessione della porta per console
(USB o D-Sub 9 pin)
Lo switch fornisce una connessione seriale
USB o D-Sub 9 pin a un computer o terminale
per il monitoraggio e la congurazione. Per
utilizzare tale porta, è necessario quanto
segue:
• Terminale o computer dotato di porta
USB/seriale a 9 pin e della funzione per
l'emulazione di terminale.
• Un cavo RS-232 null-modem o crossover
con connettore femmina DB-9 per la porta
per console sullo switch.
oppure
