DAB E-BOX 2G T - Referens På Kopplingsschema

SVENSKA
112

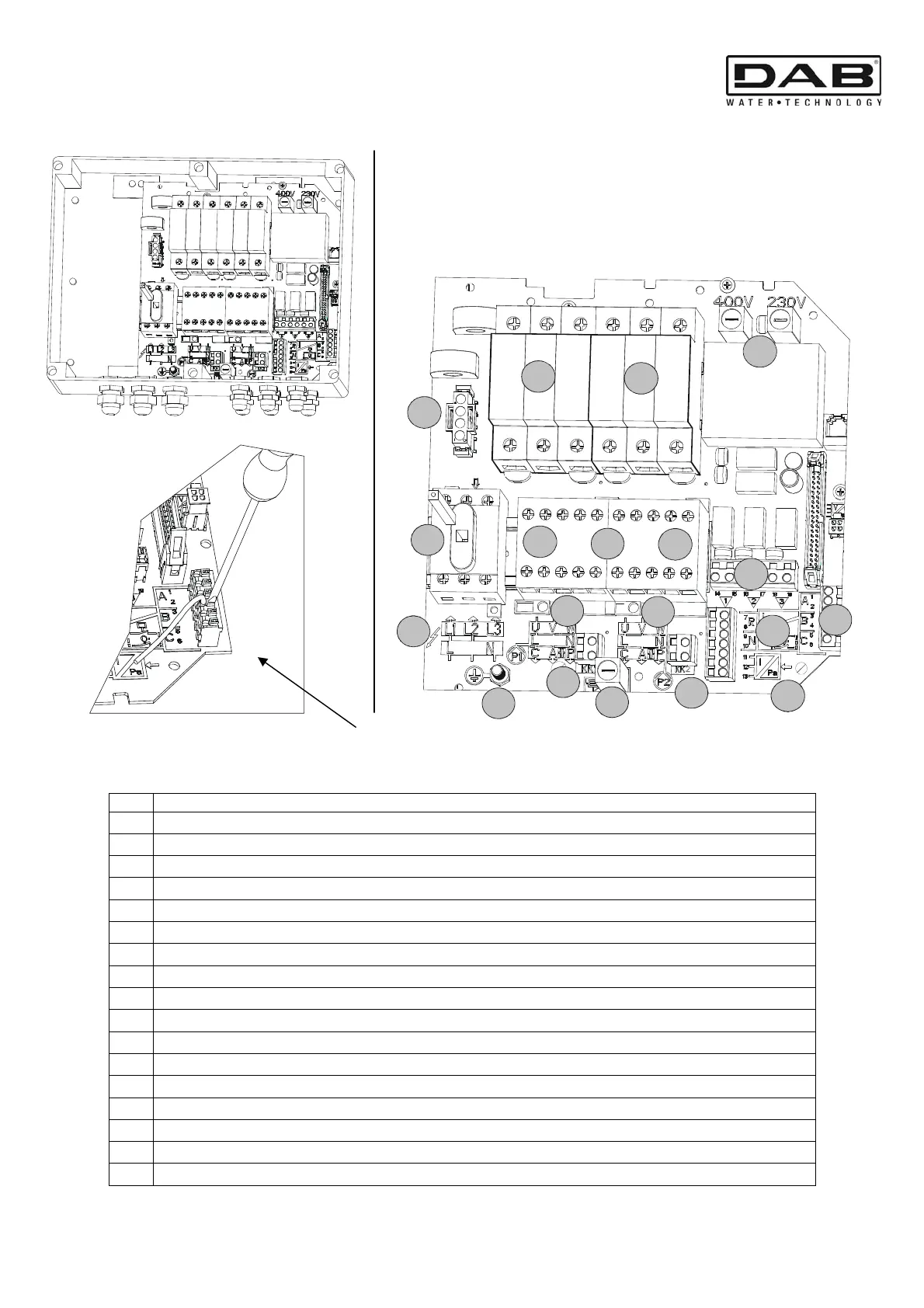

8. REFERENS PÅ KOPPLINGSSCHEMA
Tryck på knappen med en skruvmejsel så att det går att sätta i ledaren i fjäderklämmorna.
Försäkra dig om att ledaren sitter fast ordentligt när du har släppt upp knappen!
Ref. Funktion
1
QS1 - Frånskiljare för elledningen
2
Anslutningar till elnätet
3
Jordanslutning
4
Kontaktorer för styrning av pumparna P1 och P2
5
Anslutning för pumpen P1
6
Anslutning för pumpen P2
7
K-K - Ingång för motorns överhettningsskydd
8
FU3 - Skyddssäkring för transformator mot felaktig anslutning av motorkablar
9
A-B-C - Anslutningsklämmor för digitala ingångar för nivå- eller tryckkontroll
10
R-N - Anslutningsklämmor för digitala ingångar för larm
11
H1 - Anslutningsklämma för analog ingång för trycksensor
12
Q1-Q2-Q3 - Anslutningsklämmor för larm
13
FU1-FU2 - Skyddssäkringar för transformator mot kortslutning
14
FU5 - Skyddssäkring för pumpen P2
15
FU4 - Skyddssäkring för pumpen P1
16
Kontaktdon för eltillförsel till EXP-kort (tillval)
17
13-14 – Anslutningsklämmor för signalering av spänningssatta pumpar (P1 och P2).
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
7
