DAB E-BOX 2G T - Fonction Surpression; Fonctionnement Avec Capteur; Fonctionnement À Pressostats

FRANÇAIS
28

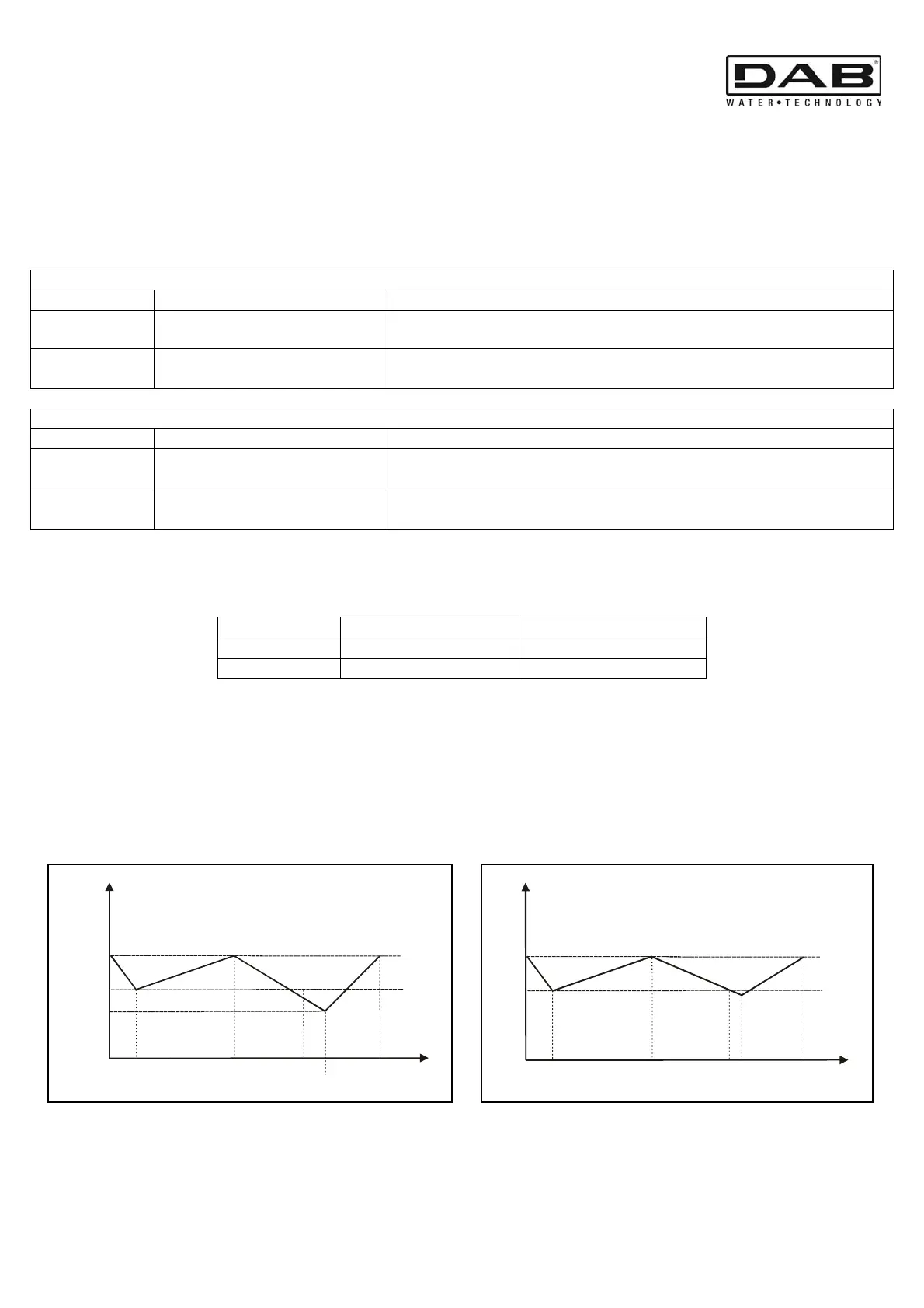

11. FONCTION SURPRESSION
11.1 Fonctionnement avec capteur
Le fonctionnement avec capteur permet 2 types de réglage :
 Réglage avec vase d’expansion standard = 19 litres pour chaque pompe (DS_A1=ON).
 Réglage avec vase d’expansion supplémentaire = au-delà de 100 litres (DS_A1=OFF).
On obtient le réglage en agissant sur les trimmers SP (pression installation) et DP (pression différentielle).
Réglage avec vase d’expansion standard
Séquence Pompe P1
Pompe P2
DÉMARRAGE Pression installation = < SP
Pompe P1 = démarrée.
Pompe P2 = démarre avec la Pression Installation = < SP – ½ DP
ARRÊT
Pression installation > =
SP+DP
Pompe P1 = arrêtée.
Pompe P2 = s’arrête avec la Pression Installation > = SP+DP.
Réglage avec vase d’expansion supplémentaire
Séquence Pompe P1
Pompe P2
DÉMARRAGE Pression installation = < SP
Pompe P1 = démarrée.
Pompe P2 = démarre avec la Pression Installation = < SP – 2%
ARRÊT
Pression installation > =
SP+DP
Pompe P1 = arrêtée.
Pompe P2 = s’arrête avec la Pression Installation > = SP+DP.
11.2 Fonctionnement à pressostats
Les pressostats des pompes P1 et P2 doivent être connectés aux bornes B et C respectives.
Séquence Pompe P1
Pompe P2
DÉMARRAGE Pressostat B = ON
Pressostat C = ON
ARRÊT Pressostat B = OFF
Pressostat C = OFF
N.B. Les indications pompe P1 et P2 et les références B et C sont purement indicatives
N.B. Les indications pompe P1 et P2 sont purement indicatives.
Exemple de réglage avec base d’expansion standard et réglage avec vase d’expansion supplémentaire
SP= 4 bar (pression de démarrage P1)
DP= 50% de la valeur de SP =1/2 (pression différentielle)
1/2 DP = 1 bar
Réglage avec vase d’expansion supplémentaire
DP
SP
H
4
t
6
3,9
6
P1
OFF
4
P2
ON
P1
ON
P1
ON
P1 e P2
OFF
Réglage avec vase d’expansion standard
DP
SP
H
4
t
6
3
6
P1
OFF
4
P2
ON
P1
ON
P1
ON
P1 e P2
OFF
DP ½
