10. PANOU INTERN DE REGLARE TABLOU
Înainte de a face reglarea, tăiaţi tensiunea de reţea acţionând asupra
secţionatorului QS.
Pentru a intra în panoul intern deşurubaţi şuruburile, răsturnaţi capacul tabloului electric în jos şi acţionaţi asupra
comenzilor.

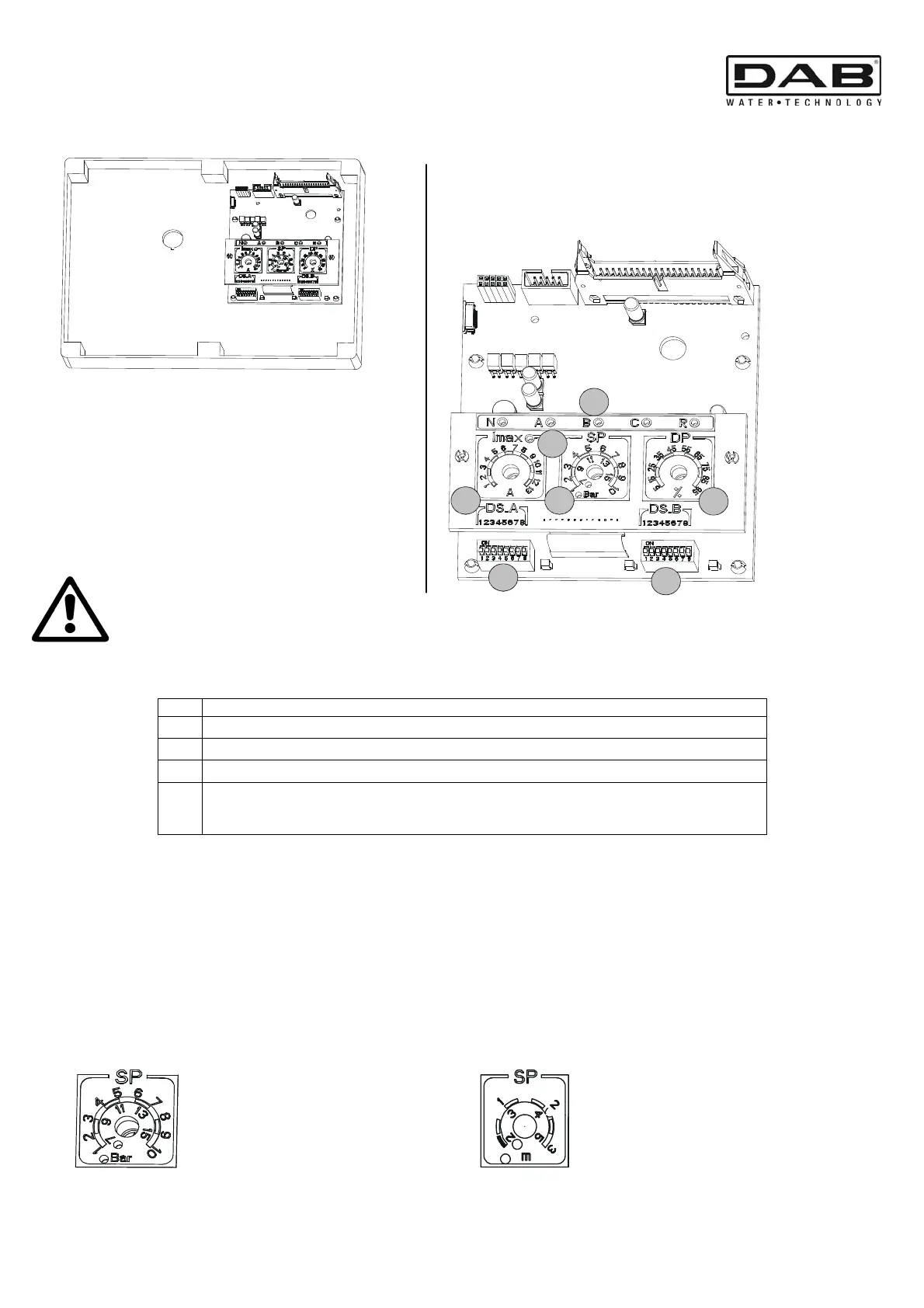

Ref. Func
iune
1
Semnalări luminoase pentru activarea intrărilor digitale (N-A-B-C-R)
2
Trimmer de reglare a implantului (Imax – SP – DP).
3 Dip-Switch de selecţionare funcţiuni (DS_A – DS_B).
4
Led de semnalare supracurent calibrat la datele indicate pe plăcuţa
motorului.
Pentru o calibrare corectă Ledul trebuie să fie o
rit.
10.1 Trimmer de reglare a implantului (Imax – SP – DP).
T1 – Trimmer (Imax)
Trimmer de calibrare de curent maxim pentru cele două pompe P1 şi P2 (0.25A –13A).
Calibraţi Trimmer-ul pe valoarea de placuţă a motorului (ledul galben trebuie să rezulte oprit).
T2 – Trimmer (SP – Set Point implant) / Trimmer 3 (DP – Diferenţial de nivel presiune)
Trimmer de calibrare al presiunilor sau al nivelului implantului.
Trimmer-ul SP (impostat de DS_B5) prezintă o scală dublă de reglare în bar: de la 1 la 10 bari sau de la 7 la
15 bari corespunzător ledului aprins, în caz de utilizare a unui senzor de presiune în grupurile de presurizare.
Aceasta scală poate fi exprimată şi în metri (ca versiune opţională, utilizând plăcuţa din dotare): de la 1 la 3
metri sau de la 2 la 5 metri corespunzător tot ledului aprins, în caz de utilizare a unui senzor analogic de nivel
în grupurile de umplere sau golire.
Reglarea DP-ului se exprimă în procentaj în comparaţie cu valoarea stabilită in SP.
1
2
3
3
2
2
4
Reglare standard în bari
Reglare optională în metri
(plăcuţă din dotare)
